关于ESP系列MCU的UART download原理

在上面的ESP8266电路图中，可以看到GPIO-0默认悬空，其通过R7电阻+按键开关连接到GND。
GPIO-0，即BOOT脚，为工作模式选择的引脚(ESP8266 / ESP32-S2/S3系列是GPIO-0；ESP32-C2/C3/C5/C6是GPIO-9)，其不同电平状态的对应模式如下：

电平状态	芯片的模式
悬空/拉高	MCU正常启动，进入访问外挂SPI Flash的工作模式
下拉接地	进入UART-Download下载模式

如何进入UART-Download下载模式？有以下2种方式：

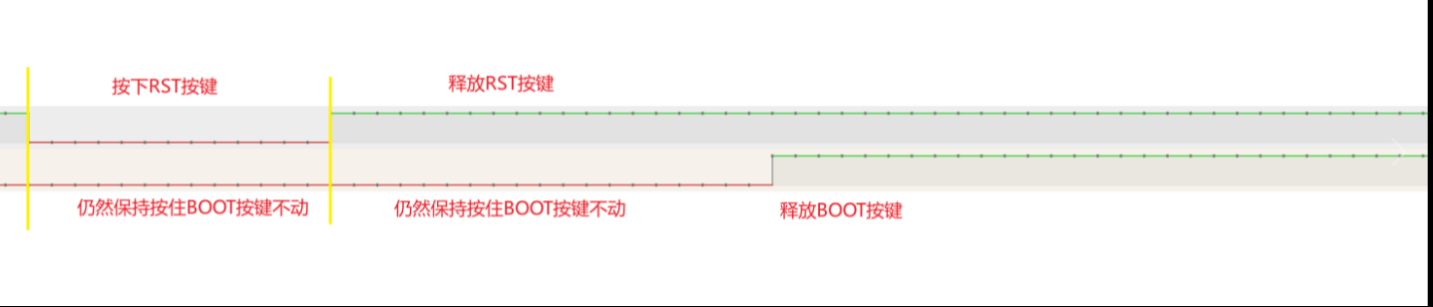

①ESP系列芯片上电后(注意是上电后，不是上电前)，先按下BOOT按键→再按下RST键→随后释放RST按键→最后再释放BOOT按键，ESP系列芯片即可进入download模式。其时序图如下所示：

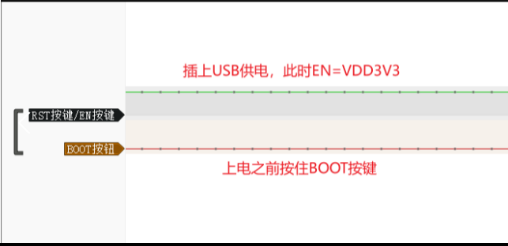

②ESP系列芯片在上电前，先按住BOOT键，再给ESP芯片供电(此时相当于上电复位，等效于RST由0→1的动作)，最后释放BOOT键，同样可进入download模式。

提问①：每次按下BOOT键，有点麻烦。有没有什么好方法能够实现自动下载呢？
答案是有的，网上搜索”ESP自动下载电路“，自有答案………………，在BOOT和RST/EN这2个IO加上一个自动下载电路，连接到CH340/CP2102串口芯片的DTR和RTS，如下图所示。

提问②：ESP系列芯片的【TXD和RXD物理UART串口】和【USB-CDC虚拟出的UART串口】，这两种串口使用，都需要自动下载电路吗？
前者可以选择性地加上自动下载电路(也可以手动按BOOT和RST下载)，后者不需要，因为后者它是直连ESP芯片的USB_D+、USB_D-引脚，具备虚拟出串口的功能，无需使用CH340/CP2102等USB转串口芯片进行 下载程序和查看串口log。
