1.文件系统

- 存储介质上组织文件数据的方法（数据组织的方式）

在这里插入图片描述
文件系统示例

- FAT12是DOS时代的早期文件系统

- FAT12结构非常简单，一直沿用于软盘

- FAT12的基本组织单位

       字节（Byte）：基本数据单位

       扇区（Sector）：磁盘中的最小数据单元

       簇（Cluster）：一个或多个扇区

2.深入FAT12文件系统

在这里插入图片描述
①FAT12的主引导区
主引导区存储的比较重要的信息是文件系统的类型，文件系统逻辑扇区总数，每簇包含的扇区数等。主引导区最后以0x55AA两个字节作为结束，共占用一个扇区。

在这里插入图片描述

根目录区由目录项构成，每一个目录项代表根目录中的一个文件索引。

在这里插入图片描述
文件目录的结构体

struct FILE_INFO
{
    unsigned char uszFileName[8];//文件名
    unsigned char uszExtendName[3];//拓展名
    unsigned char u8Type;//类型
    char szReverse[10];//保留位

    unsigned short u16WriteTime;//写入时间
    unsigned short u16WriteDate;//写入日期
    unsigned short u16WriteClustno;//文件开始的簇号

    unsigned int u32FileSize;//文件大小
};

4.FAT表 - FAT12的数据组织核心

- FAT1和FAT2是相互备份的关系 ，数据内容完全一致

- FAT表是一个关系图，记录了文件数据的先后关系

- 每一个FAT表项占用12比特

- FAT表的前2个表项规定不使用

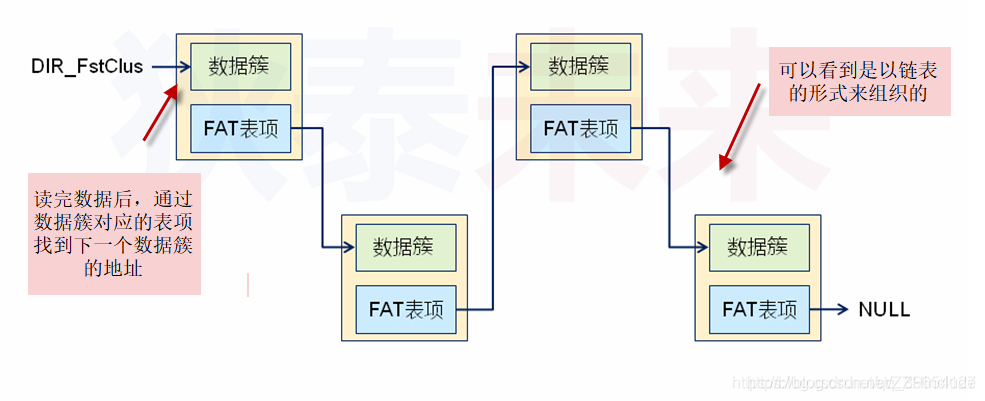

FAT表中的先后关系

- 以簇（扇区）为单位存储文件数据(这里一簇等于一扇区大小)

- 每个表项（vec[i]）表示文件数据的实际位置（簇）

（1）DIR_FstClus表示文件第0簇（扇区）的位置

（2）vec[DIR_FstClus]表示文件第1簇（扇区）的位置

（3）vec[vec[DIR_FstClus]]表示文件第2簇（扇区）的位置...

在这里插入图片描述
FAT12数据逻辑组织示意
