变频串联谐振-1200kVA/400kV设备规格详细

湖北众拓高试的ZTXZ系列变频串联谐振由变频电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

1被试品对象及试验要求

1. 220kV/300mm2电缆0.5km，电容量≤0.0585μF，试验频率为30-300Hz,试验电压216kV。

2. 35kV/300mm2电缆1.5km，电容量≤0.292μF，试验频率为30-300Hz,试验电压52kV。

3. 110kV/300mm2电缆1.3km，电容量≤0.1911μF，试验频率为30-300Hz,试验电压128kV。。

4. 10kV/300mm2电缆0.8km，电容量≤0.3004μF，试验频率为30-300Hz,试验电压22kV。

5. 220kV开关、主变等变电站设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过395kV。

2装置主要技术参数及功能

1. 额定容量：1200kVA

2. 额定电压：200kV；400kV

3. 额定电流：6A；3A

4. 工作电源：220/380V±10%；

5. 工作频率：30-300Hz；

6. 频率调节细度：0.1Hz；频率不稳定度：≤0.01%；

7. 工作时间：额定功率下允许连续运行60min；

8. 温    升：额定连续运行60min后，装置各部分温升≤65K；

9. 输出波形：正弦波，波形畸变率＜1%；

10. 品质因数：装置自身Q＞30（f=30Hz时）；

11. 保    护：具有过流、过压及闪络保护等保护功能；

12. 测量精度：有效值1.5级。

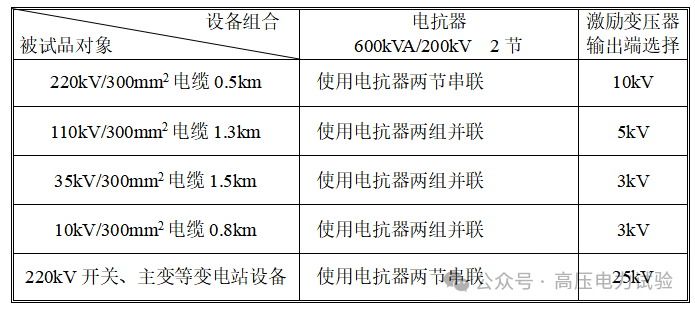

4试验时设备使用关系列表

6系统配置及其参数

1. 激励变压器JLB--30kVA/3/5/10/25kV/0.4kV  1台

1、额定容量：30kVA；

2、输入电压：400V，单相；

3、输出电压：3/5/10/25kV ；

4、结    构：油式；

5、重    量：约240kg；

2. 变频电源ZTXZ-P-30kW 1台

1、额定容量：30kW

2、工作电源：220/380V±10%

3、输出电压：0–400V，

4、额定输入电流：75A

5、额定输出电流：75A

6、输 出 波 形：正弦波

7、电压分辨率： 0.01kV

8、电压测量精度：1.5%

9、电压不稳定度≤0.5%；

10、频率调节范围：30–300Hz；

11、频率调节灵敏度：≤0.01Hz；

12、频率不稳定度：≤1%；

13、运行时间： 额定容量下连续60min；

14、额定容量下连续运行60min元器件最高温度：≤65K；

3. 高压电抗器DK-600kVA/200kV 12节

1、额定容量：600kVA;

2、额定电压：200kV；

3、额定电流：3A；

4、电 感 量：178H/单节；

5、品质因素：Q≥30 (f=45Hz)；

6、结    构：干；

7、重    量：450kg；

4. 电容分压器FRC-400kV/1000pF  1套

1、额定电压：400kV

2、高压电容量：1000pF

3、介质损耗：tgσ≤0.5%；

4、分压比：6000：1

5、测量精度：有效值1.5级;

6、重    量：约60kg
