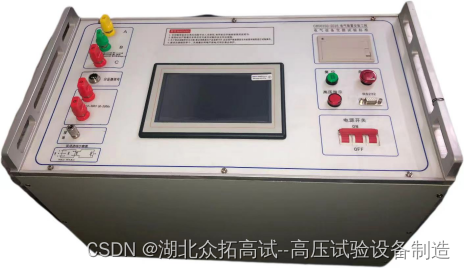

电压互感器倍频感应耐压试验注意事项

注意事项

1. 被试 PT 在三倍频耐压时呈容性， 对于 110kV、 220kV 互感器进行感应耐压试验时，应在开口 a D x D 端子间励磁， 可在 PT 二次绕组 ax 上接补偿电感， 对于 35kV 电压互感器励磁电压一般加至二次 a—x 间；
2. 三倍频发生器的波形要满足要求， 谐波量不能超出 5％， 峰值与有效值的关系应满足±0.7％的要求；
3. 一次电压测量应用峰值电压表。 当波形畸变， 谐波量可达 30％以上， 此时已经不存在 2 的倍数关系， 可能造成一次实际电压峰值过高， 所以必须用峰值电压表进行测量。对于 110～220kV PT， 施加的激磁电流不应超过 20A；
4. 高压电压尽可能从一次绕组监测， 否则就要考虑“容升效应”； 试验频率增加（从50Hz 上升至 150Hz）， 容升效应更强；
5. 升压设备的容量应足够， 试验前应确认高压、 升压等设备功能正常。 所用测量仪器、仪表在检定有效期内；
6. 充油设备试验前应保证被试设备有足够的静置时间； 220kV设备静置时间大于 48h，160kV 及以下设备静置时间不小于 24h；
7. 在试验过程中， 如被试品的电容量不大时， 一般不需用补偿电抗器进行补偿。 如被试品电容电流过大时， 则应将补偿电抗器两端与被试品两端并联， 进行电流补偿， 从而提高整个试验回路的功率因数， 降低输出电流。
