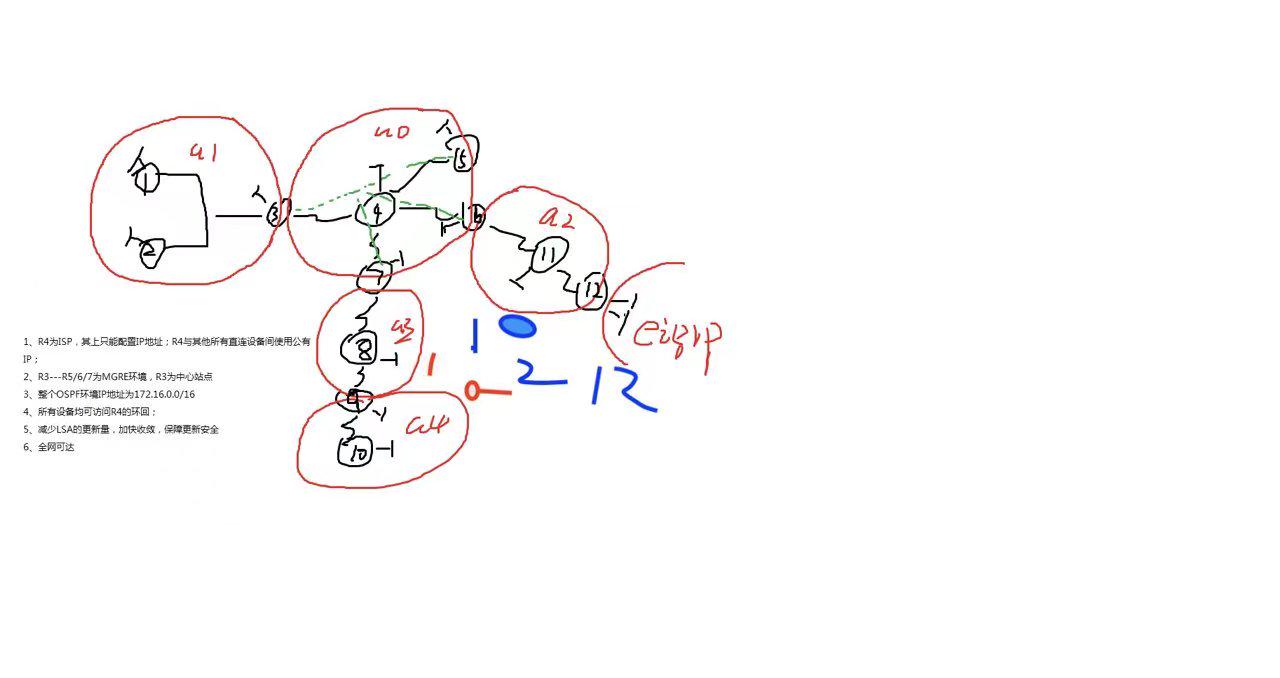

1、IP地址规划

规划思路：

拓扑图总共有6个区域（6<8），所以要借3位
172.16.0.0/16
以区域0为例划分网段
172.16.0.0/19
继续借5位给用户网段划分
172.16.0.0/24——用户
借到29or30位给骨干链路划分
172.16.0.0/29——骨干链路若是MA网络掩码为29
172.16.0.0/30——骨干链路若是P2P网络掩码为30
172.16.32.0/19——A1
172.16.64.0/19——A2
172.16.96.0/19——A3
172.16.128.0/19——A4
172.16.160.0/19——RIP
继续借1位划分172.16.160.0/20172.16.176.0/20
192.168.1.192/19——预留
192.168.1.224/19——预留

2、配置area0公网环境，先让公网通

[r4]int Serial 1/0/0
[r4-Serial1/0/0]ip address 34.1.1.2 24
[r4-Serial1/0/0]int s1/0/1
[r4-Serial1/0/1]ip address 45.1.1.1 24
[r4-Serial1/0/1]int s2/0/0
[r4-Serial2/0/0]ip address 46.1.1.1 24
[r4-Serial2/0/0]int s2/0/1
[r4-Serial2/0/1]ip address 47.1.1.1 24
[r4-Serial2/0/1]int lo0
[r4-LoopBack0]ip address 4.4.4.4 24
[r3]int Serial 2/0/0
[r3-Serial2/0/0]ip address 34.1.1.1 24
[r3]int lo0
[r3-LoopBack0]ip address 3.3.3.3 24
[r5]int Serial 2/0/0
[r5-Serial2/0/0]ip address 45.1.1.2 24
[r5-Serial2/0/0]int lo0
[r5-LoopBack0]ip address 5.5.5.5 24
[r6]int Serial 2/0/0
[r6-Serial2/0/0]ip address 46.1.1.2 24
[r6-Serial2/0/0]int lo0
[r6-LoopBack0]ip address 6.6.6.6 24
[r7]int Serial 2/0/0
[r7-Serial2/0/0]ip address 47.1.1.2 24
[r7-Serial2/0/0]int lo0
[r7-LoopBack0]ip address 7.7.7.7 24

底层公网需要通（R3/5/6/7可以相互访问）——缺省指向R4

[R3]ip route-static 0.0.0.0 0 34.1.1.2
[R5]ip route-static 0.0.0.0 0 45.1.1.1
[R6]ip route-static 0.0.0.0 0 46.1.1.1
[R7]ip route-static 0.0.0.0 0 47.1.1.1

检查：例如r4 ping r6

3.搭建MGRE环境

让r3作为中心站点

分支站点R5/6/7（以r5为例）

检查：r5 ping r4换回

4.配置协议

使用ospf协议将公网全网可达

以R5为例

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area0
[r5-ospf-1-area-0.0.0.0]network 45.1.1.0 0.0.0.255
[r5-ospf-1-area-0.0.0.0]network 5.5.5.0 0.0.0.255

5.查邻居关系是不是能正常建立起来

在MGRE中，R3/5/6/7是无法全部建邻的，这是因为tunnel口工作方式默认使用点到点，需要改工作方式。

改工作方式为broadcast，需要将R3/5/6/7都要改成一样。

干预DR/BDR选举

中心到站点结构要把DR控制在中心，所以要求R3为DR，并要求R5/6/7放弃选举。

[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast
[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast
[R5-Tunnel0/0/0]ospf dr-priority 0
[R6]int t0/0/0
[R6-Tunnel0/0/0]ospf network-type broadcast
[R6-Tunnel0/0/0]ospf dr-priority 0
[R7]int t0/0/0
[R7-Tunnel0/0/0]ospf network-type broadcast
[R7-Tunnel0/0/0]ospf dr-priority 0

6.解决不规则区域的路由

A4区域和RIP的路由在不规则区域，导致骨干区域学不到他们的路由，故需要使用多进程双向重发布来解决

解决方法：

先把RIP导入

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]import-route rip
[r12-ospf-1]rip 1
[r12-rip-1]version 2
[r12-rip-1]undo summary
[r12-rip-1]import-route ospf 1

再将R9的进程拆分成两个进程，再进行重发布

[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]import-route ospf 2
[r9-ospf-1]import-route ospf 1

7.减少LSA（汇总/特殊区域）

7.1）先做汇总，把非骨干区域各汇成一条路由发给骨干区域

对于R5而言，3类路由代表区域1/2/3，5类代表区域4和RIP，先将area1/2/3汇总

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.252.0
[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.252.0
[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.252.0
[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0
[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.128.0 255.255.252.0

7.2）调特殊区域

因为R1既不是骨干区域，也不能配置虚链路，也不存在ASBR，所以应该将R1调整成完全末梢区域调配

【1】完全末梢区域调配

area1 调成完全末梢区域则R1/2彻底不学3/4/5类路由，改成3类缺省。

[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub
[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

R2和R3既不是骨干区域，也不能配置虚链路，但是存在ASBR，故应该将R2和R3调整成非完全末梢区域调配。

【2】区域2调配完全NSSA——（左边全部不学，右边一条7类缺省传到area0）

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary
[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa
[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa

【3】area3调成完全NSSA——（配置同上）

R9中出现一条3类缺省，此时，R9可以给R10重发布一条缺省

[R9]ospf 2
[R9-ospf-2]default-route-advertise

8.配置空接口防止环路

在每一台做了汇总的路由器上配置空接口

[r3]ip route-static 172.16.32.0 19 NULL 0
[r6]ip route-static 172.16.64.0 19 NULL 0
[r7]ip route-static 172.16.96.0 19 NULL 0
[r9]ip route-static 172.16.128.0 19 NULL 0
[r12]ip route-static 172.16.160.0 19 NULL 0

9.R3/6/7做nat
