Vue2.0+AntvX6—节点 Node

创建节点

选项

节点都有共同的基类 Cell，除了从 Cell 继承的选项外，还支持以下选项。

属性名	类型	默认值	描述
x	Number	0	节点位置 x 坐标，单位为 ‘px’
y	Number	0	节点位置 y 坐标，单位为 ‘px’
width	Number	1	节点宽度，单位为 ‘px’
height	Number	1	节点高度，单位为 ‘px’
angle	Number	0	节点旋转角度

方式一：构造函数

import { Shape } from '@antv/x6'
// 创建节点
const rect = new Shape.Rect({
  x: 100,
  y: 200,
  width: 80,
  height: 40,
  angle: 30,// 节点的旋转角度
  attrs: {
    body: {
      fill: 'blue',
    },
    label: {
      text: 'Hello',
      fill: 'white',
    },
  },
})
// 添加到画布
graph.addNode(rect)

也可以先创建节点，然后调用节点提供的方法来设置节点的大小、位置、旋转角度、样式等。

const rect = new Shape.Rect()

rect
  // 设置节点位置
  .position(100, 200)
  // 设置节点大小
  .resize(80, 40)
  // 旋转节点
  .rotate(30)
  // 设置节点样式
  .attr({
    body: {
      fill: 'blue',
    },
    label: {
      text: 'Hello',
      fill: 'white',
    },
  })

// 添加到画布
graph.addNode(rect)

方式二：graph.addNode()

还可以使用 graph.addNode 方法来创建节点并添加节点到画布，推荐大家使用这个便利的方法。

const rect = graph.addNode({
  shape: 'rect', // 指定使用何种图形，默认值为 'rect'
  x: 100,
  y: 200,
  width: 80,
  height: 40,
  angle: 30,
  attrs: {
    body: {
      fill: 'blue',
    },
    label: {
      text: 'Hello',
      fill: 'white',
    },
  },
})

定制样式Attrs

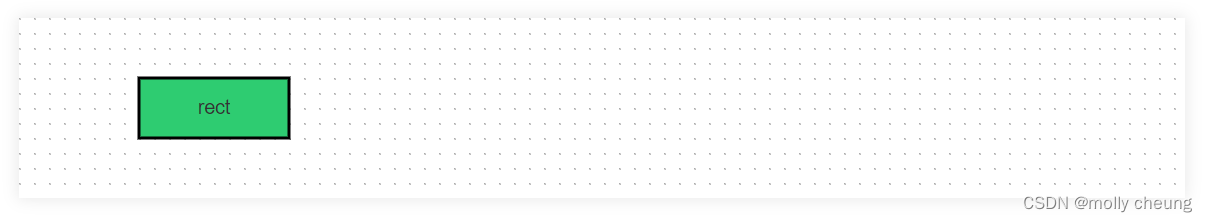

例如 Shape.Rect 节点定义了 ‘body’（代表 元素）和 ‘label’（代表 元素）两个选择器。我们在创建矩形节点时可以像下面这样定义节点样式。

const rect = new Shape.Rect({
  x: 100,
  y: 40,
  width: 100,
  height: 40,
  attrs: {
    body: {
      fill: '#2ECC71', // 背景颜色
      stroke: '#000',  // 边框颜色
    },
    label: {
      text: 'rect',    // 文本
      fill: '#333',    // 文字颜色
      fontSize: 13,    // 文字大小
    },
  },
})
