网络层协议内IP数据包格式、ARP协议以及ICMP协议（ping命令）

目录

一、IP数据包格式

二、ICMP协议

1、ICMP协议的作用

2、ping命令的常用选项

2.1 ping -c：指定次数（ping几次）

2.2 ping -l：指定包的大小（1600 2000）

2.3 ping -w：指定等待时间（超时返回时间）

2.4 ping -t：长ping（Ctrl+c停止）

三 、ARP协议

1、ARP的功能

1.1 检测地址冲突

1.2 将IP地址转换成mac地址

2、ARP工作原理

3、ARP协议工作过程

四、冲突域和广播域

---

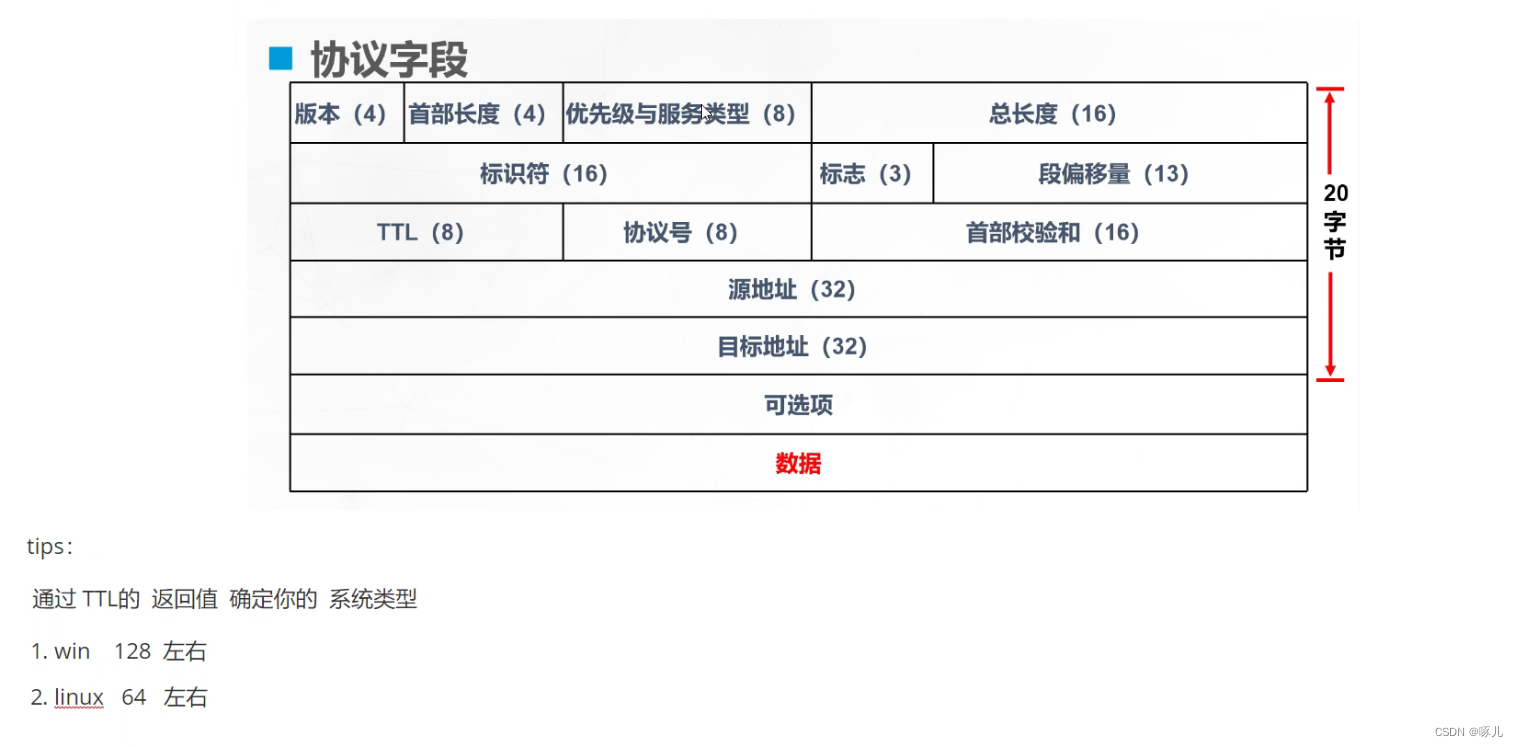

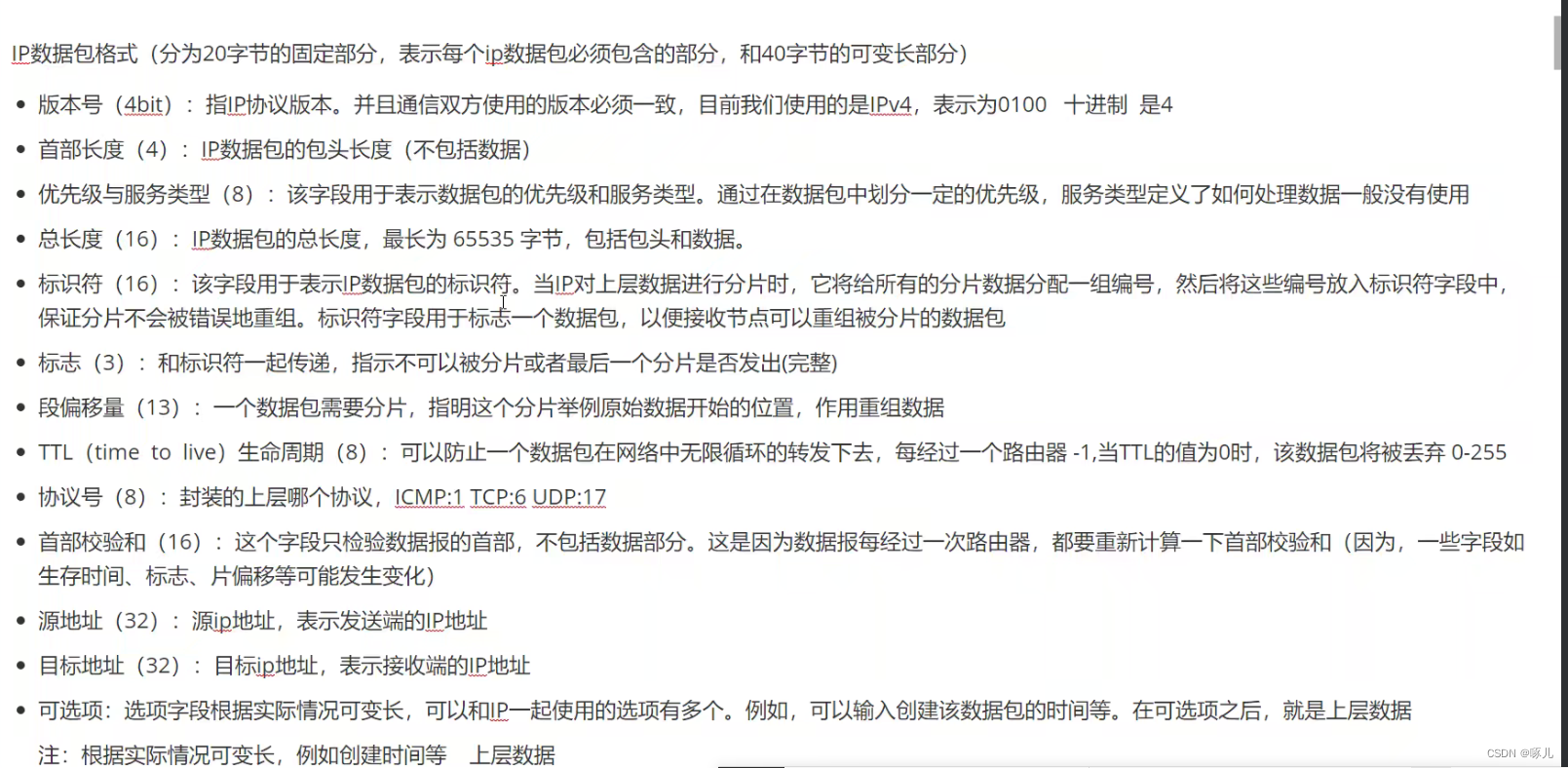

一、IP数据包格式

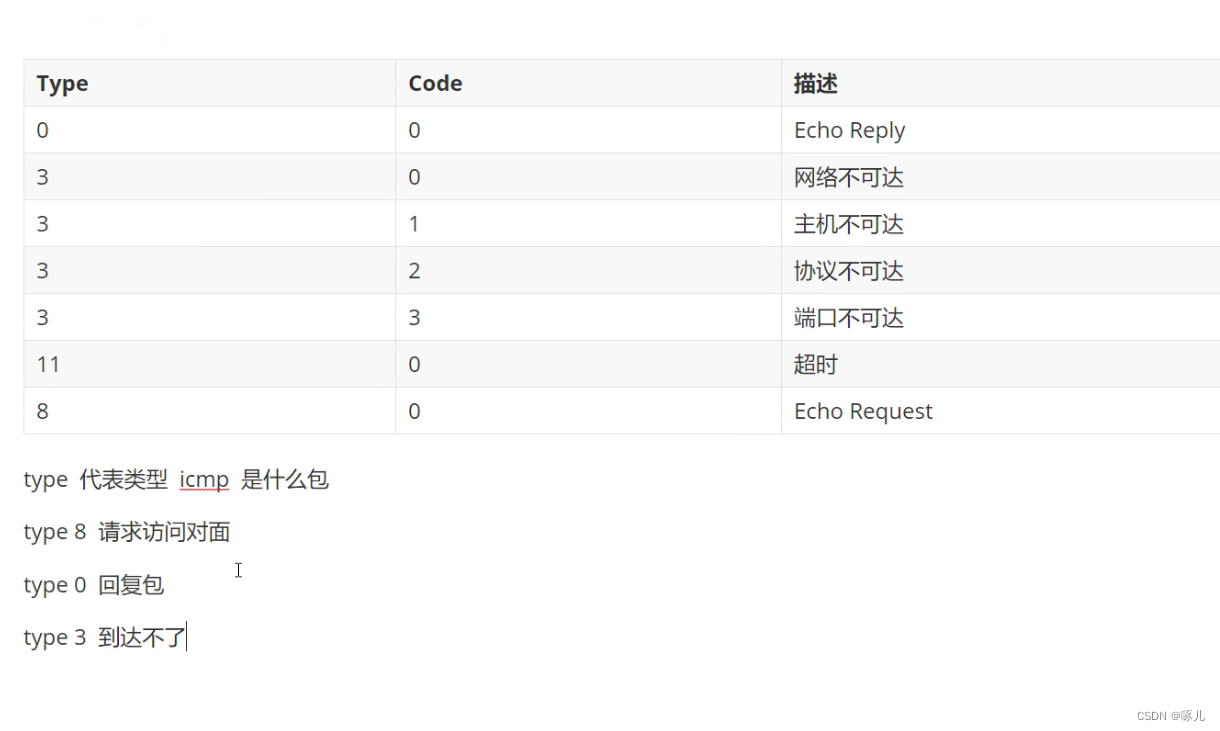

二、ICMP协议

1、ICMP协议的作用

ICMP协议：是IP协议的辅助协议，是一个“错误侦测与回馈机制”

作用：检测网络的双向联通性

当出现网络不通时，第一件事就是ping

ping的通代表没有问题，但ping不通不一定有问题，因为网络环境很复杂，可能是网络波动。

• 网络波动：偶尔丢一两个包
• ping不通：没有一个数据到达

有的ping不通是因为有些通过其他方式，比如禁用了ICMP协议等

2、ping命令的常用选项

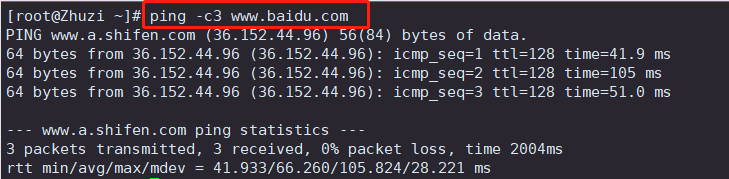

2.1 ping -c：指定次数（ping几次）

ping -c3 www.baidu.com
#ping三次百度

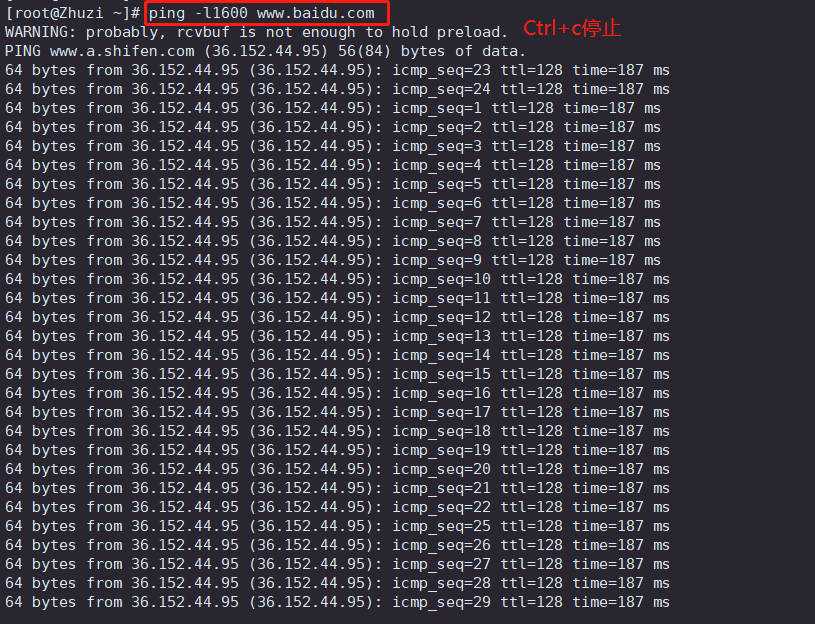

2.2 ping -l：指定包的大小（1600 2000）

ping -l1600 www.baidu.com
#指定包大小为1600

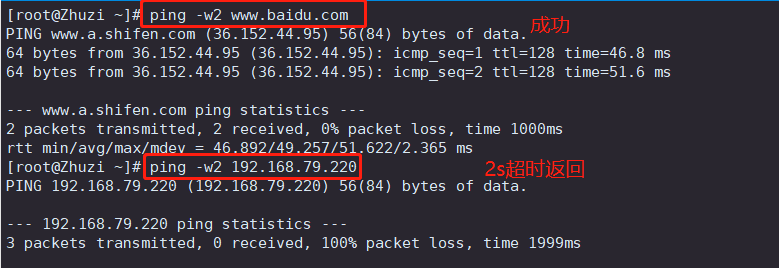

2.3 ping -w：指定等待时间（超时返回时间）

ping -w2 www.baidu.com
ping -w2 192.168.79.220

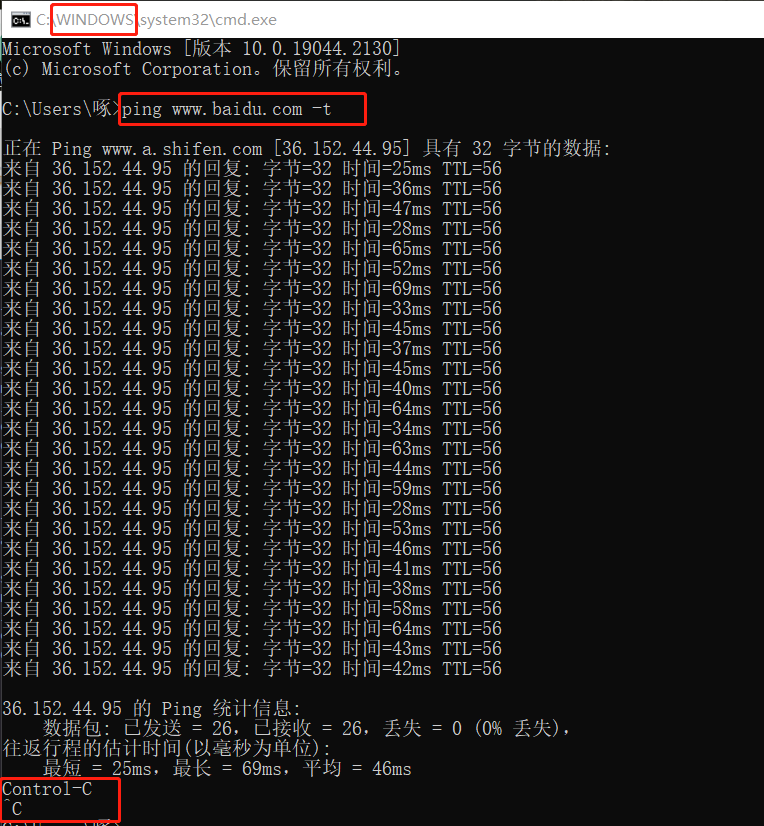

2.4 ping -t：长ping（Ctrl+c停止）

windows命令，Linux中直接ping就是长ping

ping www.baidu.com -t

三 、ARP协议

1、ARP的功能

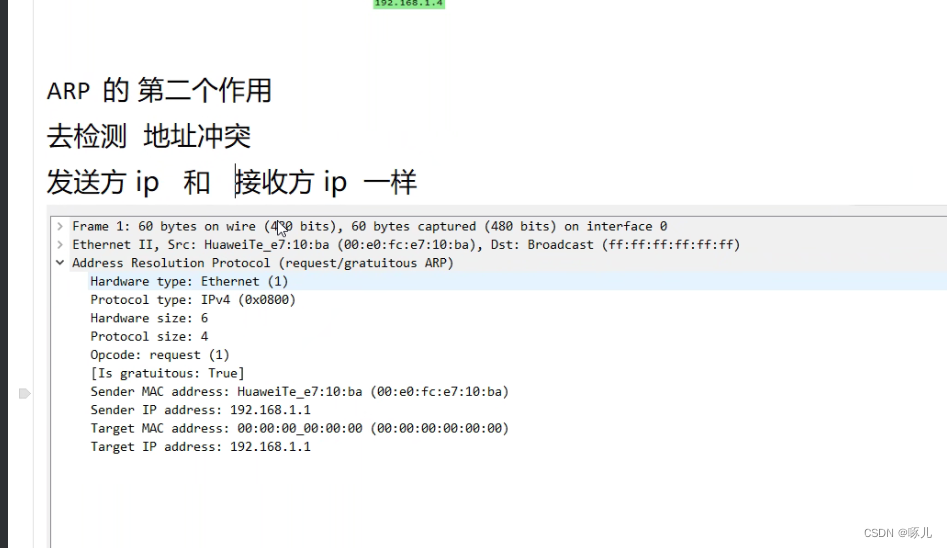

1.1 检测地址冲突

1.2 将IP地址转换成mac地址

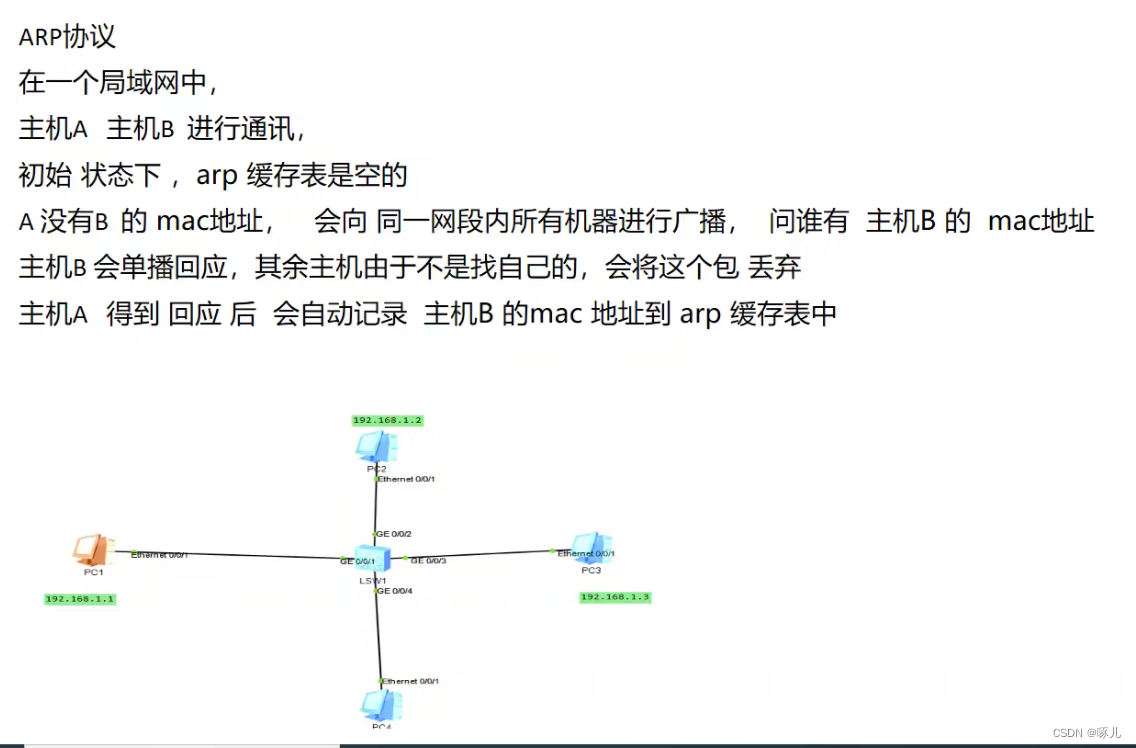

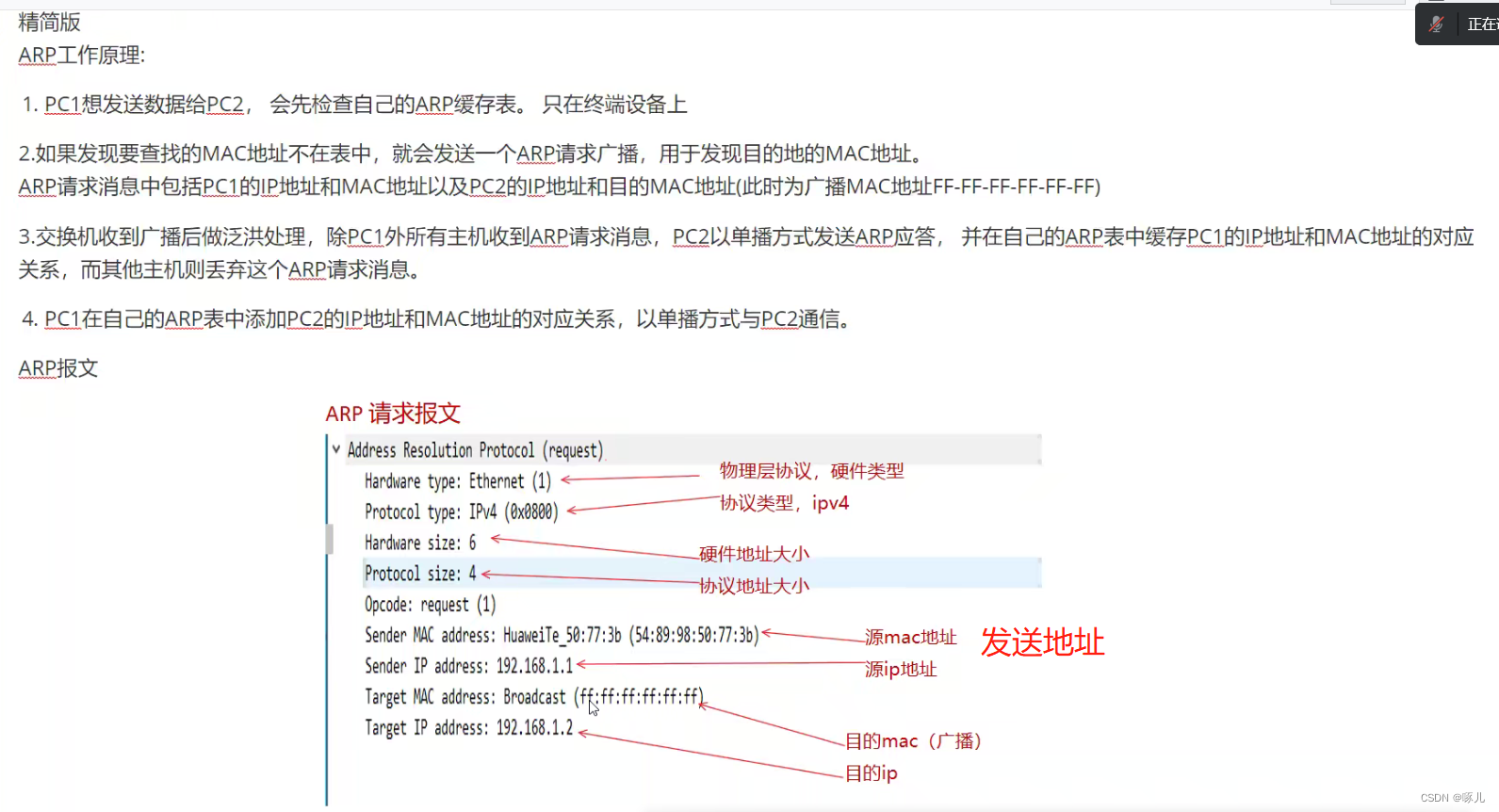

2、ARP工作原理

PC1和PC2通信，想要知道PC2的MAC地址，需要ARP协议

3、ARP协议工作过程

PC1想发送数据给PC2， 首先查看本机的ARP缓存表，如果有，就直接发送。
如果发现要查找的MAC地址不在表中，就会发送一个ARP请求广播，用于发现目的地的MAC地址。

ARP请求消息中包括PC1的IP地址和MAC地址以及PC2的IP地址和目的MAC地址（此时为广播MAC地址FF-FF-FF-FF-FF-FF)

交换机收到广播后做泛洪处理，除PC1外所有主机收到ARP请求消息，PC2以单播方式发送ARP应答， 并在自己的ARP表中缓存PC1的IP地址和MAC地址的对应关系，而其他主机则丢弃这个ARP请求消息。

PC1在自己的ARP表中添加PC2的IP地址和MAC地址的对应关系，以单播方式与PC2通信。
通过ARP协议知道MAC地址后，进行数据帧的封装

• PC1会发送数据帧给交换机
• 交换机收到PC1发送的数据帧，查找MAC地址表
• 如果有对应的MAC地址，就直接转发
• 没有就广播
• PC2会回复自己的MAC地址给交换机，形成MAC地址表
• 下次就以单播的形式，进行通讯

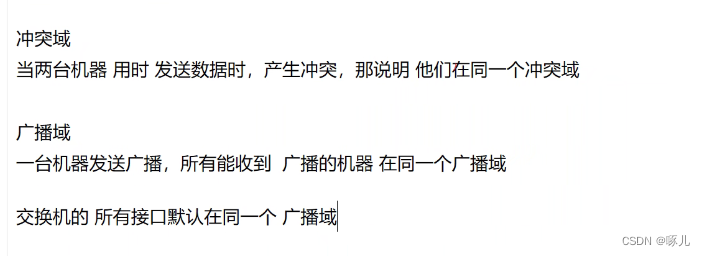

四、冲突域和广播域
