路由基础–路由表/静态

标签（空格分隔）： HCIA

文章目录


#简介
路由技术是Internet得以持续运转的关键所在。
路由是极其有趣而又复杂的课题，永远的话题。
企业网络的拓扑结构一般会比较复杂，不同的部门，或者总部和分支可能处在不同的网络中，此时就需要使用路由器来连接不同的网络，实现网络之间的数据转发。

关键术语

术语说明类别
路由Routing从源头到目标的路径
不同网络间的转发过程		火车
路由表Routing Table路由信息的集合
路由的依据		时刻表
路由器Router具有路由功能的设备火车站
默认网关Default Gateway通常是路由设备的接口IP地址火车站的地址
dis ip routing-table
dis ip routing-table protocol static

路由过程图解

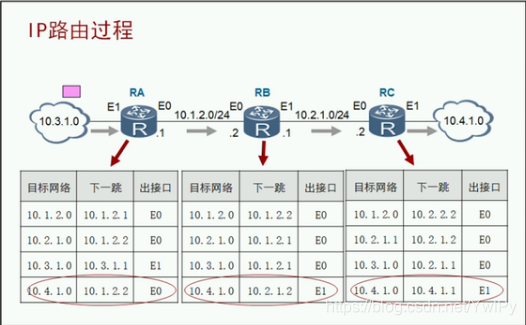

01 IP路由过程
在这里插入图片描述
当路由器（或其他三层设备）收到一个IP数据包时，会查看数据包的IP头部中的目的IP地址，并在路由表中进行查找，在匹配到最优的路由后，将数据包扔给该路由所指的出接口或下一跳

三层交换机中存在mac地址表和route表，不冲突
先解封装，看二层信息，与mac地址表比对，然后再看三层信息，对比route表。

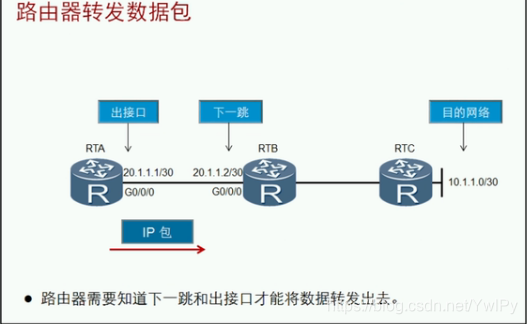

02路由器转发数据包
在这里插入图片描述

一个核心概念
三个关键：出接口，下一跳，目标网络

下一跳可以有多个，涉及路由选路

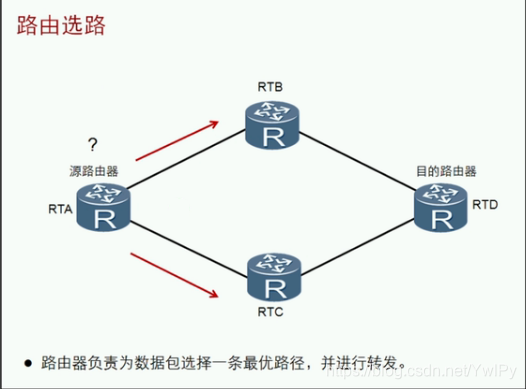

03路由选路
在这里插入图片描述

路由器工作内容

  • 收到数据包查看目标IP地址
  • 在路由表中选择最佳路径
  • 维护路由表

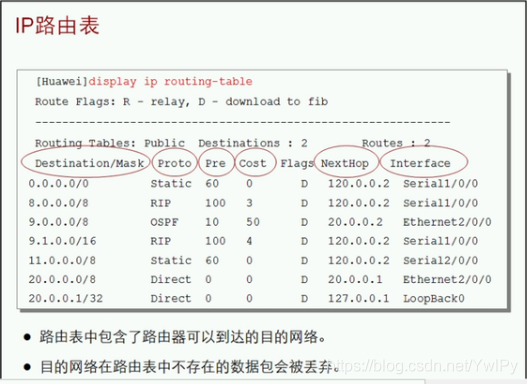

路由表解析

dis ip routing-table # 查看路由表

04IP路由表
在这里插入图片描述
路由表中经过算法，存放了最优的选路(为了达成要求，调整参数，使其显示要求的路由，而不是默认路由)。其他作为备份

路由表字段说明
Destination目标，用来标识IP包的目标地址或目标网络
Mask掩码选择最佳路由的重要判断依据（最长匹配原则）
Protocol协议，路由的来源，学习方式
Preference优先级，比较不同路由来源到达相同目标网络的优先级，越低越优先
Cost度量值，比较相同路由来源到达相同目标网络的不同路径的优先级，越低越优先
Flags路由表标识，有5种
NextHop下一跳，指明IP包所经路由的下一个路由器的接口地址
Interface出接口，指明IP包将从该路由器的那个接口转发出去

protocol：static静态=60 direct直连=0
RIP=100 OSPF=10 BGP isis

路由来源：直连，静态，动态ospf，rip
优先级不同（固定值可调）：direct=0 ospf=10 static=60 rip=100

记忆：直连0伸手拿，ospf自动学10，static手动加慢60，rip周期学习慢100

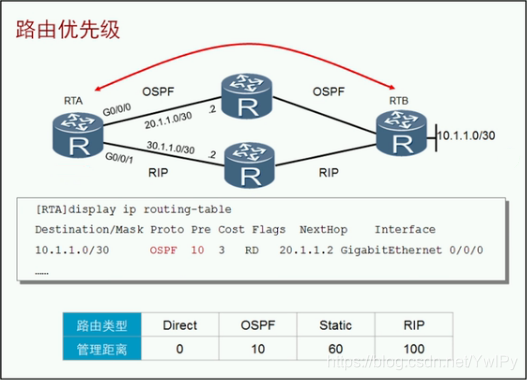

05路由优先级

在这里插入图片描述

不同路由来源到达相同目标网络的优先级，越低越优先

比较优先级pre–比较不同方式
举例回家
公交20min
打车10min
步行50min

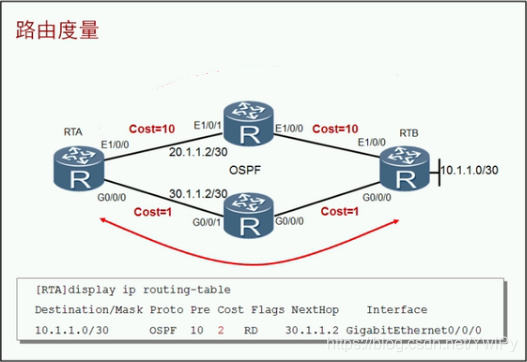

06路由度量

在这里插入图片描述

相同路由来源到达相同目标网络的不同路径的优先级，越低越优先

比较开销cost–比较同一种方式不同的路径
举例回家
公交1 10min
公交2 15min
公交3 40min

等价路由（ECMP）

Equal Cost Multi-Path

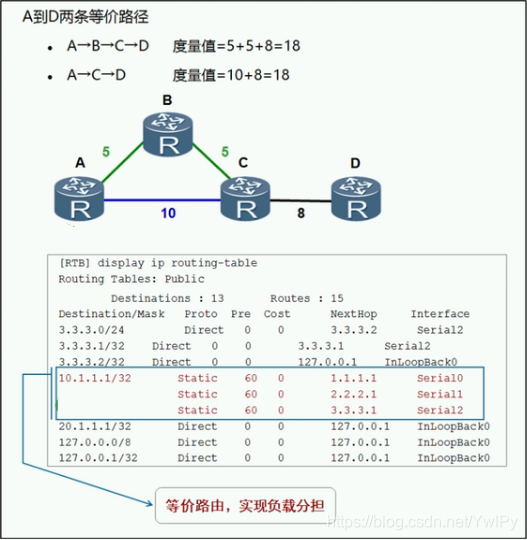

07等价路由
在这里插入图片描述

对于同一个路由来源，当到达同一个目标网络有几条相同度量值的路由时，这些路由都会被加入到路由表中，数据包会在这几个链路上进行负载分担。

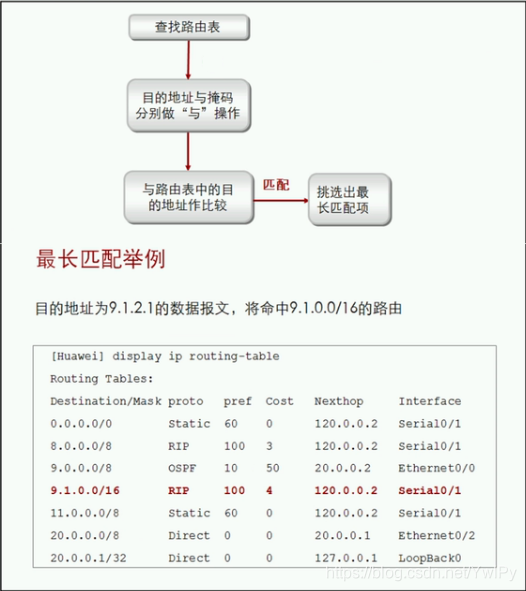

最长匹配原则：最终数据包匹配最佳路由的算法

08最长匹配原则加举例
在这里插入图片描述

9.1.2.1 最长匹配
00001001 00000001 00000010 00000001
8.0.0.0/8 (至少前8位已知一致)
00001000 00000000 00000000 00000000
9.0.0.0/8 (至少前8位已知一致)
00001001 00000000 00000000 00000000 匹配15位
9.1.0.0/16 (至少前16位已知一致)
00001001 00000001 00000000 00000000 匹配22位

0.0.0.0/0(至少前0位一致=什么都能一致)
匹配4位

路由表的形成、路由的来源

路由来源说明
直连路由路由器接口上的网络（接口配置了IP的地址并且开启）
静态路由管理员手工添加的网络
动态路由路由器之间动态学习到的网络

静态路由

简介

静态路由是由管理员手动配置和维护的路由。
静态路由配置简单，广泛应用于网络中。
静态路由还可以实现负载均衡和路由备份。
学习并掌握好静态路由的应用和配置是非常重要的。

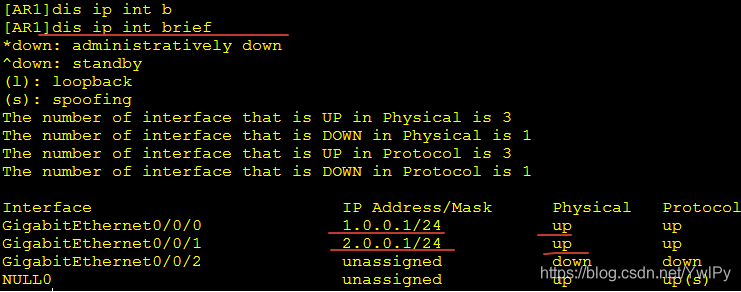

dis ip interface brief
dis ip routing-table

直连配置示意

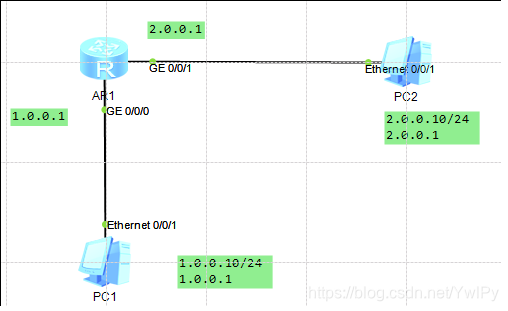

09直连路由拓扑
在这里插入图片描述

10直连路由配置信息
在这里插入图片描述

11ping演示

在这里插入图片描述

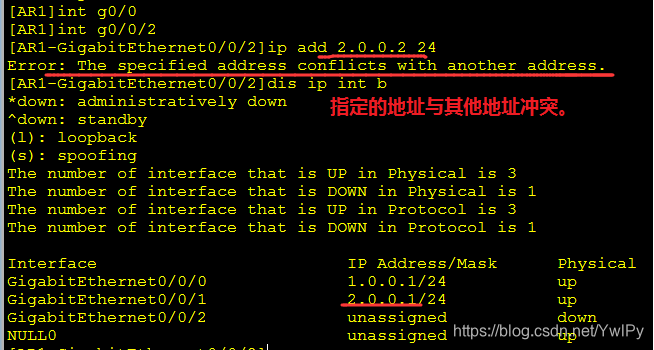

AR2220三个接口，不能两个接口配置同一个网段。
12同网段配置报错演示
在这里插入图片描述

直连问题→静态解决

如果只有直连路由，那么非直连网络就无法到达。

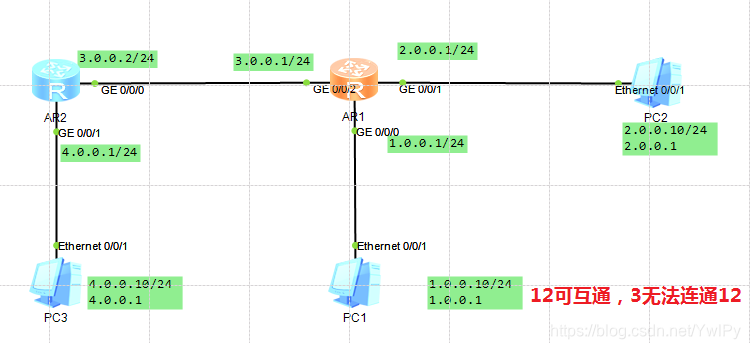

13直连路由问题
在这里插入图片描述
解决：手工配置方式为其创建静态路由，告诉路由器去往远端的网络路径

静态路由概述

  • 配置简单，开销小
  • 通过手动配置进行添加和维护
  • 无法根据拓扑的变化进行动态的响应
  • 适用于组网规模较小的场景，如果规模大，配置和维护的成本就会很高
  • 在大型网络中，往往采用动、静态路由结合的方式进行部署

静态路由配置命令

命令

ip route-static 目标网络 掩码/ 前缀（方便） 下一跳地址（优先）/出接口  #配置静态
ip route-s 192.168.1.0 24 10.0.1.2
  • 如果出接口为以太网接口，则必须要指定下一跳地址
  • 如果出接口为串口（serial），可以使用下一跳或出接口来配置
  • 宽带拨号下一跳随机，不能写。只能写出接口。
  • 切记：通讯是双向的，不要忘记配置返回流量的路由

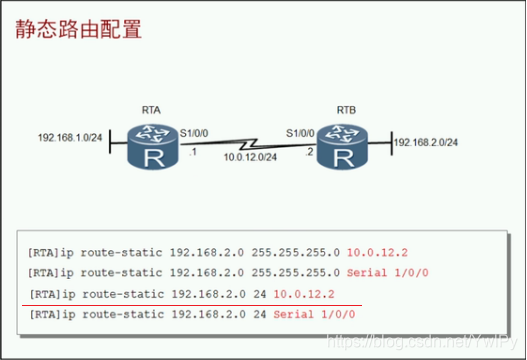

14静态路由配置举例
在这里插入图片描述

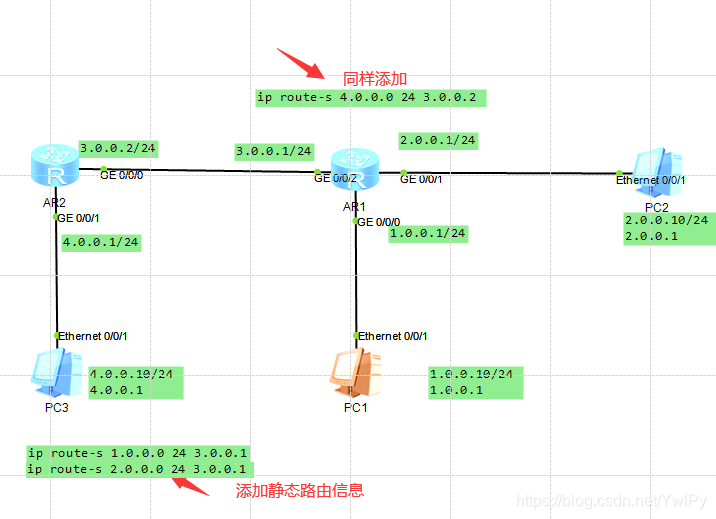

15静态拓扑及配置
在这里插入图片描述

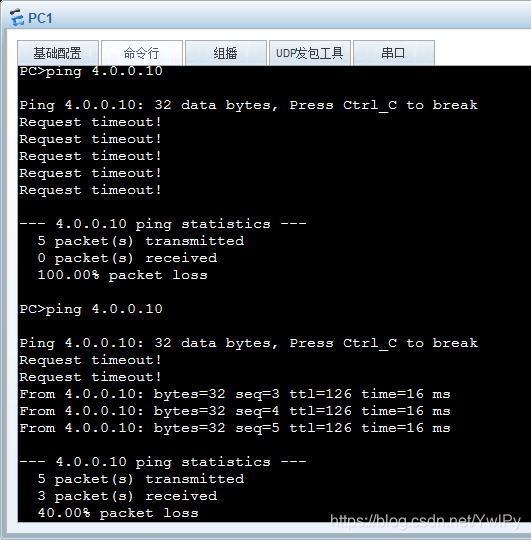

单向配置可被抓包，但无回复。pc显示仍未ping不同
双向配置才可连通

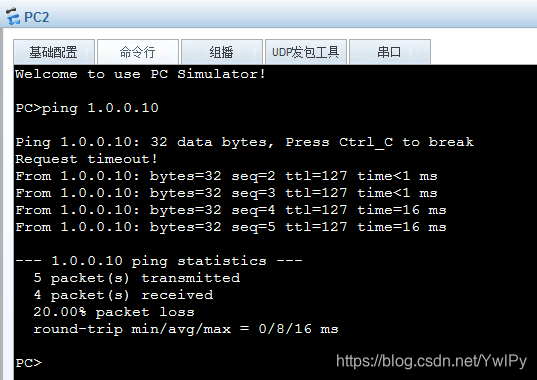

16静态连通演示
在这里插入图片描述

负载分担

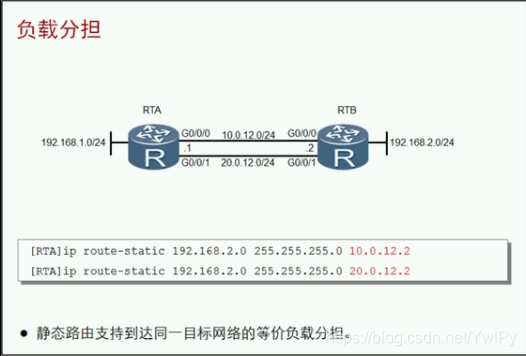

17负载分担
在这里插入图片描述

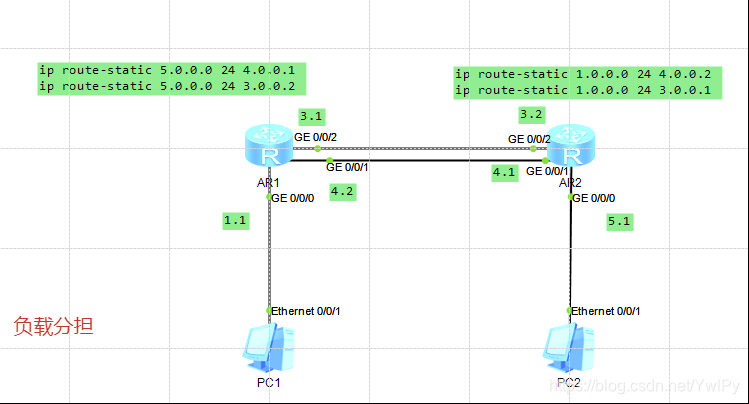

18负载分担拓扑及配置
在这里插入图片描述

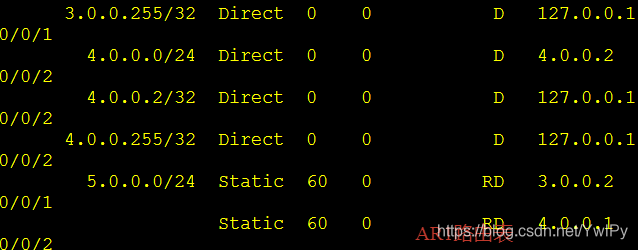

19AR1路由表
在这里插入图片描述
tracert [ip] 命令 查看经过路由

负载分担形成后，数据根据算法选择路径转发数据，有一来一回走不通路径，也有走同一路径等等。
一条链路断开后，另一条链路仍能工作。

主备备份

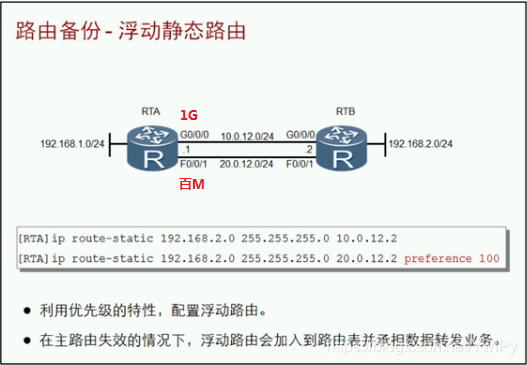

路由备份-浮动静态路由
20路由备份
在这里插入图片描述

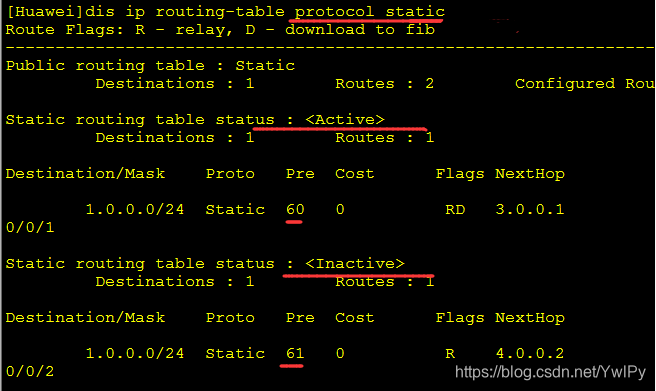

修改优先级。静态默认60，修改大一点，走优先级低的。

ip route-static 1.0.0.0 24 4.0.0.2 preference 61 #修改命令

21修改优先级-主备路由
在这里插入图片描述

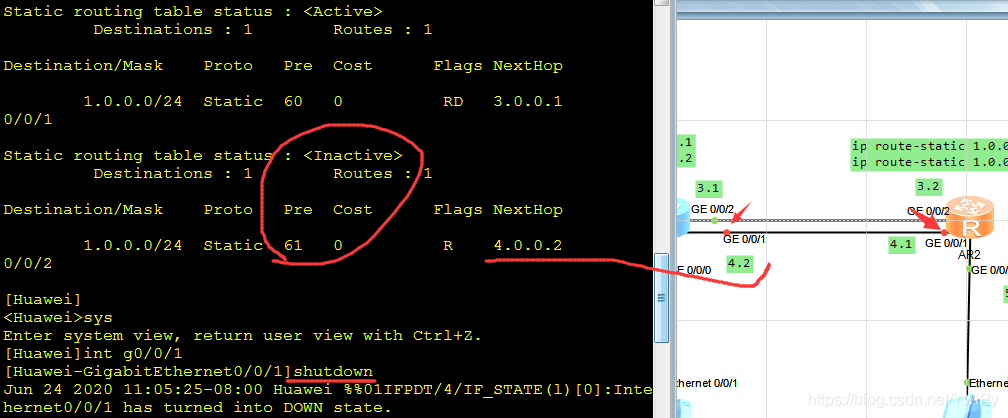

模拟：线路宕机后，备份线路被激活。

int g0/0/0 shutdown # 关
undo shutdown # 开

22关闭接口-关闭主线路
在这里插入图片描述

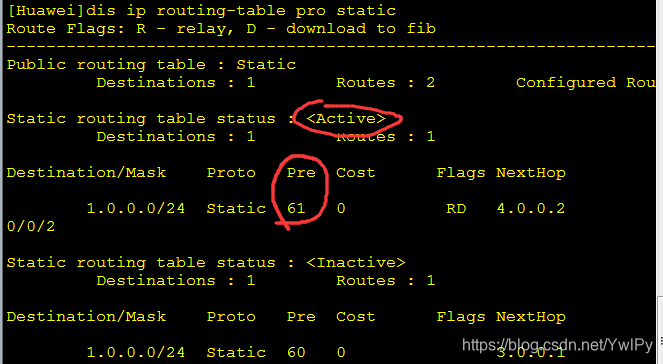

23关闭接口显示备份
在这里插入图片描述

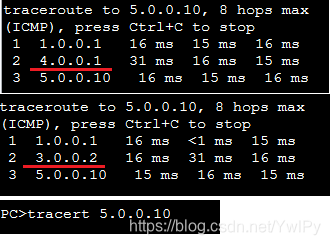

24tracert显示路由路径
在这里插入图片描述

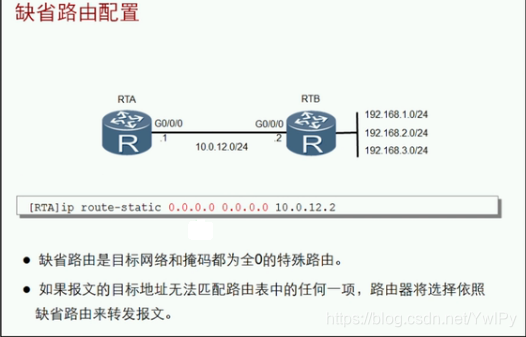

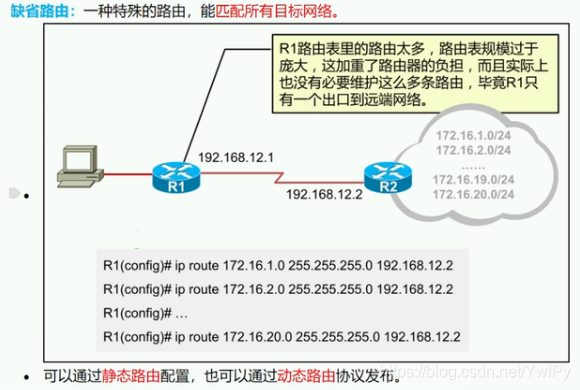

缺省路由

25缺省路由
在这里插入图片描述

  • 可以通过静态路由配置，也可以通过动态路由协议发布。

  • 在路由表中，以到网络0.0.0.0（掩码为0.0.0.0）的形式出现。

  • 通常用于末梢网络（如：家庭上网，企业出口，边界设备）

      ip route-static 0.0.0.0 0.0.0.0/0 下一跳/出接口 # 配置缺省路由

26配置缺省路由
在这里插入图片描述

根据最长匹配原则，找不到匹配项时，去找缺省路由。

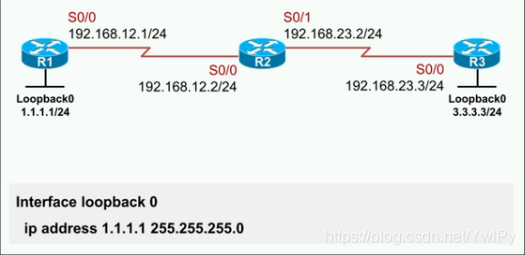

Loopback

回环口，逻辑的，虚拟的接口。

27loopback
在这里插入图片描述
interface loopback 编号 # 创建或配置一个回环口，创建后，默认up

作用：

  • 模拟直连网段，可用于测试（不接pc，不同网段ping通）
  • 设备管理（稳定）
  • 供其他协议使用（OSPF、BGP、MPLS等）
  • SNMP Traps 消息的源地址
  • 其他用途（用途广泛）
