JDK，JRE，JVM之间的关系

1 图形理解

2 JDK（Java Development Kit）：JAVA开发工具包

JDK(Java Development Kit) 是整个JAVA的核心，包括了Java运行环境（Java Runtime Envirnment），一堆Java工具（javac/java/jdb等）和Java基础的类库（即Java API 包括rt.jar）。
JDK包含JRE，而JRE包 含JVM。

2.1 jdk所含目录

打开我们自己下载的JDK
发现底下有4个文件夹：bin，include，jre，lib

2.1.1 那么这四个文件夹又是干嘛的呢？

首先要了解javac.exe是编译功能
java.exe是执行class，如果没有编译的话是不能执行的，同理，javac.exe编译完以后如果没有java.exe执行的话也是没有运行的

2.2 配置环境

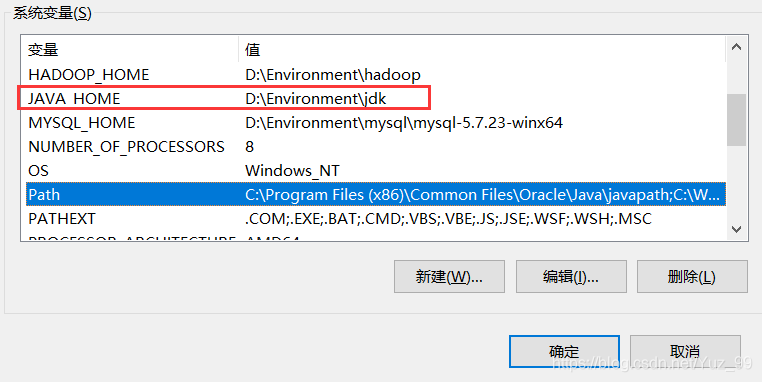

我们在配置环境的时候就是JDK的路径

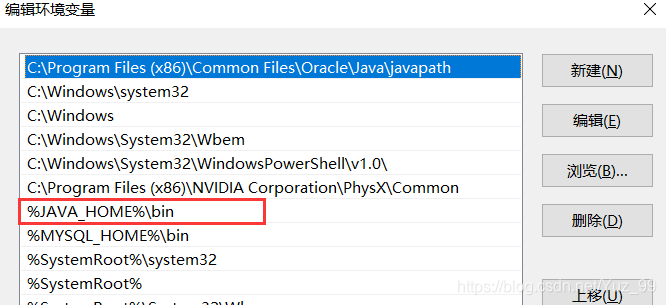

我们的PATH底下配置的是JDK的bin目录

2.3 JDK中的bin

在JDK和JRE的区别中 JRE的bin中是没有javac.exe文件的.

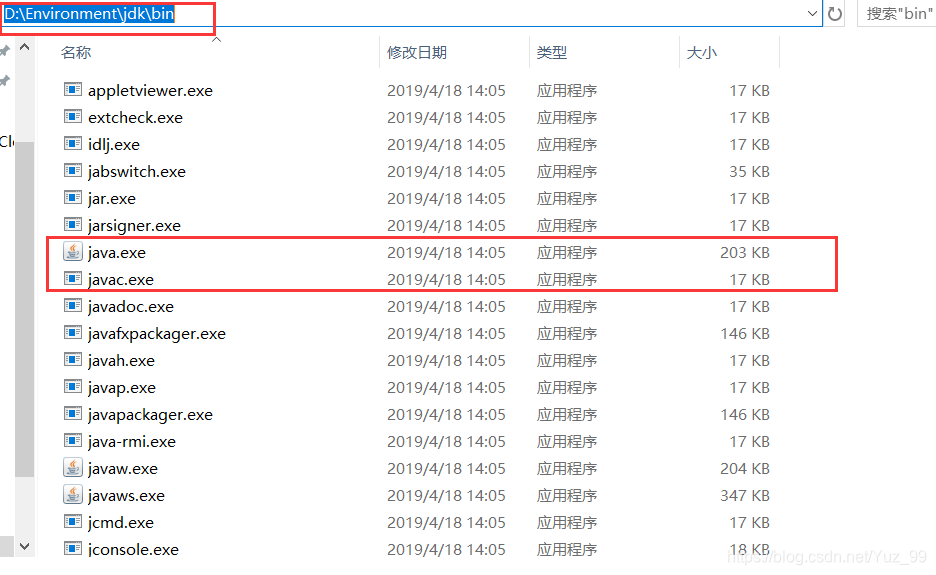

当安装好jdk后，打开bin目录，有两个重要的exe文件：javac.exe(编译器
和java.exe(.class文件执行器)

既然看到了javac.exe文件，那么问题来了？ javac.exe是干什么的？
javac.exe(编译器)
.class文件（JVM文件）
java.exe(.class文件执行器)

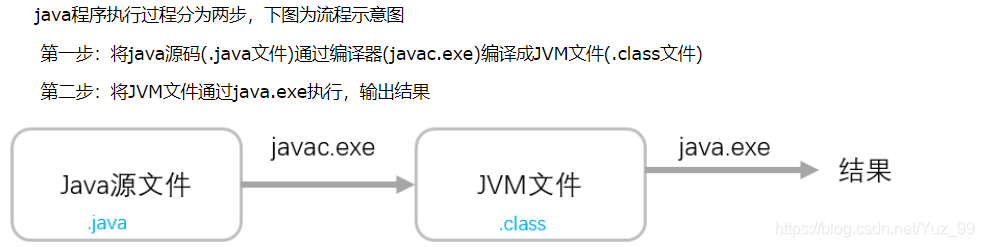

JAVA文件的执行过程 参考: https://www.cnblogs.com/wangjiming/p/10315983.html

Java Runtime Environment（JRE）：JAVA运行环境

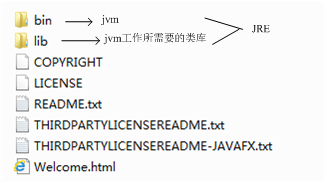

下图是JRE的安装目录：里面有两个文件夹bin和lib，在这里可以认为bin里的就是jvm，lib中则是jvm工作所需要的类库，而jvm和 lib和起来就称为jre。

3 JVM（java virtual machine）：JAVA虚拟机

JVM(Java Virtual Mechinal)，Java虚拟机，是JRE的一部分。它是整个java实现跨平台的最核心的部分，负责解释执行字节码文件，是可运行java字节码文件的虚拟计算机。所有平台的上的JVM向编译器提供相同的接口，而编译器只需要面向虚拟机，生成虚拟机能识别的代码，然后由虚拟机来解释执行。

当使用Java编译器编译Java程序时，生成的是与平台无关的字节码，这些字节码只面向JVM。不同平台的JVM都是不同的，但它们都提供了相同的接口。JVM是Java程序跨平台的关键部分，只要为不同平台实现了相应的虚拟机，编译后的Java字节码就可以在该平台上运行。

4 JDK、JRE、JVM三者的联系与区别

1.三者联系：
JVM不能单独搞定class的执行，解释class的时候JVM需要调用解释所需要的类库lib。在JDK下面的的jre目录里面有两个文件夹bin和lib,在这里可以认为bin里的就是jvm，lib中则是jvm工作所需要的类库，而jvm和 lib和起来就称为jre。JVM+Lib=JRE。总体来说就是，我们利用JDK（调用JAVA API）开发了属于我们自己的JAVA程序后，通过JDK中的编译程序（javac）将我们的文本java文件编译成JAVA字节码，在JRE上运行这些JAVA字节码，JVM解析这些字节码，映射到CPU指令集或OS的系统调用。

2.三者区别：
a.JDK和JRE区别：在bin文件夹下会发现，JDK有javac.exe而JRE里面没有，javac指令是用来将java文件编译成class文件的，这是开发者需要的，而用户（只需要运行的人）是不需要的。JDK还有jar.exe, javadoc.exe等等用于开发的可执行指令文件。这也证实了一个是开发环境，一个是运行环境。
b.JRE和JVM区别：JVM并不代表就可以执行class了，JVM执行.class还需要JRE下的lib类库的支持，尤其是rt.jar。
