【附上个人git完整代码地址：https://github.com/Liuyubao/Tensorflow-CNN】
【如有疑问，更进一步交流请留言或联系微信：523331232】

Reference

本文主要参考以下链接：

分为以下几个部分进行讲解

  1. 从神经网络到卷积神经网络
  2. 深入卷积神经网络
  3. 经典卷积神经网络
  4. 总结

一、从神经网络到卷积神经网络

这里写图片描述

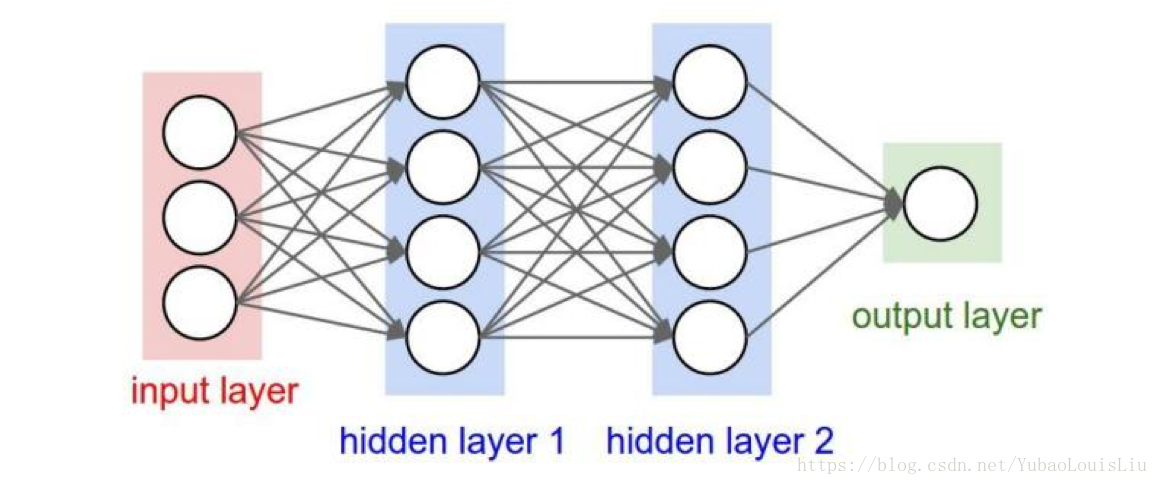

上面是最基本最普通的神经网络，卷积神经网络跟它是什么关系呢？


其实卷积神经网络依旧是层级网络，只是层的功能和形式做了变化，可以说是传统神经网络的一个改进。比如下图中就多了许多传统神经网络没有的层次。

这里写图片描述

从以下5层来对神经网络进行介绍：

  1. 数据输入层/ Input layer
  2. 卷积计算层/ CONV layer
  3. ReLU激励层 / ReLU layer
  4. 池化层 / Pooling layer
  5. 全连接层 / FC layer

二、深入卷积神经网络

【2.1 数据输入层】

对原始图像数据进行预处理

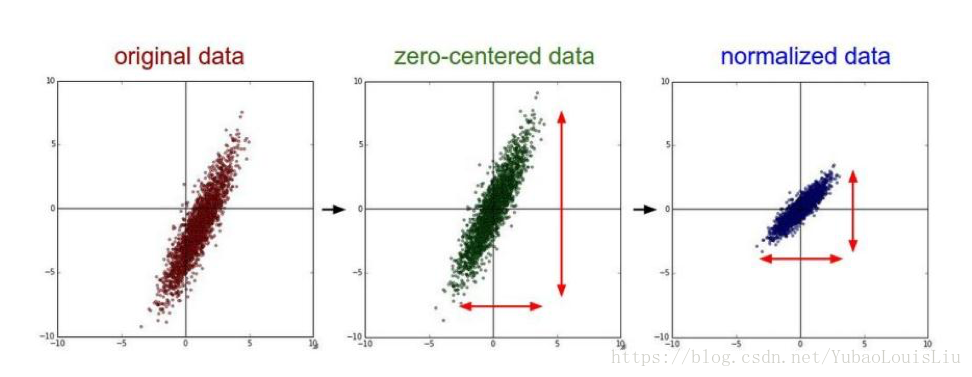

• 去均值：把输入数据各个维度都中心化为0，如下图所示，其目的就是把样本的中心拉回到坐标系原点上。


• 归一化：幅度归一化到同样的范围，如下所示，即减少各维度数据取值范围的差异而带来的干扰，比如，我们有两个维度的特征A和B，A范围是0到10，而B范围是0到10000，如果直接使用这两个特征是有问题的，好的做法就是归一化，即A和B的数据都变为0到1的范围。



• PCA/白化：用PCA降维；白化是对数据各个特征轴上的幅度归一化

这里写图片描述

在CNN的输入层中，（图片）数据输入的格式 与 全连接神经网络的输入格式（一维向量）不太一样。

CNN的输入层的输入格式保留了图片本身的结构（多维向量）。

  • 黑白: 28×28

这里写图片描述

  • RGB: 3×28×28

这里写图片描述

【2.2 卷积计算层】

在卷积层中有2个重要的概念：

local receptive fields（感受视野）

shared weights（共享权值）

这里写图片描述

这里写图片描述

设移动的步长为1：从左到右扫描，每次移动 1 格，扫描完之后，再

向下移动一格，再次从左到右扫描。

这里写图片描述

这里写图片描述

【2.3 激励层】

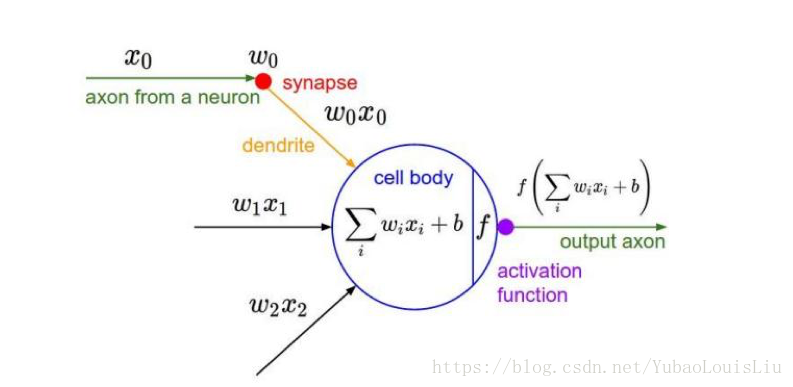

激励层主要对卷积层的输出进行一个非线性映射，因为卷积层的计算还是一种线性计算。

使用的激励函数一般为ReLu函数：

f(x)=max(x,0)


卷积层和激励层通常合并在一起称为“卷积层”。

这里写图片描述

【2.4 池化层】

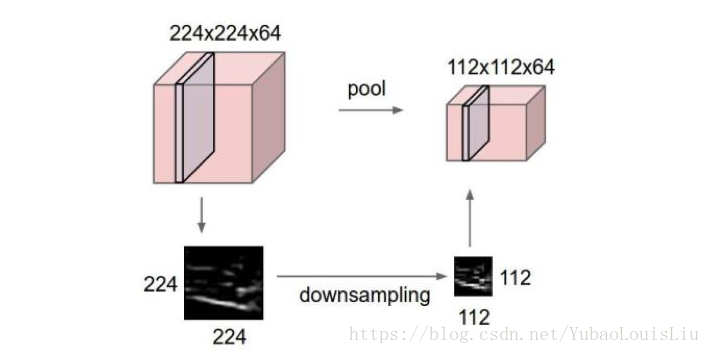

池化层夹在连续的卷积层中间， 用于压缩数据和参数的量，减小过拟合。


简而言之，如果输入是图像的话，那么池化层的最主要作用就是压缩图像。

这里写图片描述

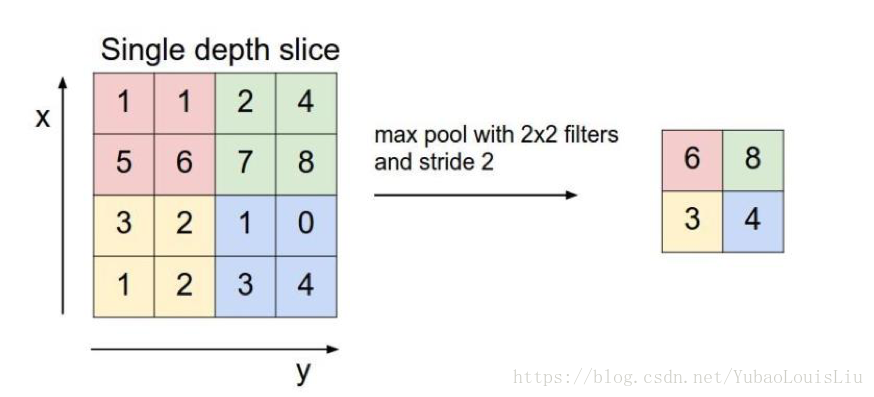

池化层用的方法有Max pooling 和 average pooling，而实际用的较多的是Max pooling。

这里就说一下Max pooling，其实思想非常简单。

这里写图片描述

【2.5 全连接层】

两层之间所有神经元都有权重连接，通常全连接层在卷积神经网络尾部。

也就是跟传统的神经网络神经元的连接方式是一样的：

这里写图片描述

【2.6 卷积神经网络的优缺点】

优点

　　• 共享卷积核，对高维数据处理无压力

　　• 无需手动选取特征，训练好权重，即得特征分类效果好

缺点

　　• 需要调参，需要大样本量，训练最好要GPU

　　• 物理含义不明确（也就说，我们并不知道没个卷积层到底提取到的是什么特征，而且神经网络本身就是一种难以解释的“黑箱模型”）

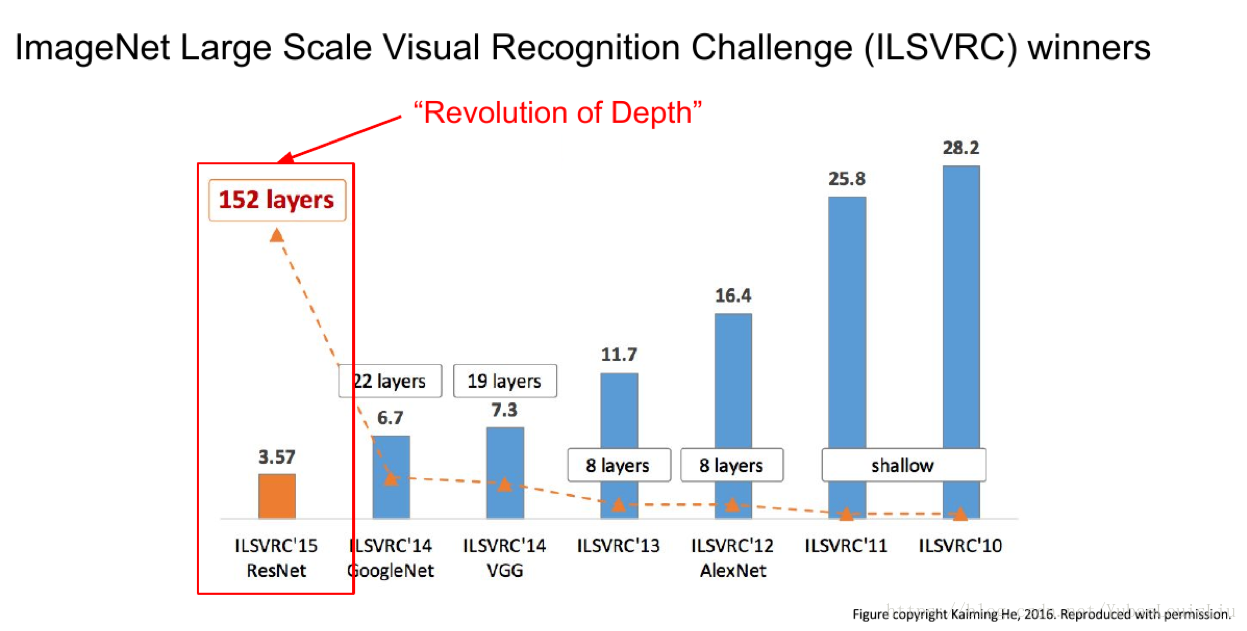

三、经典卷积神经网络

  • LeNet，这是最早用于数字识别的CNN
  • AlexNet， 2012 ILSVRC比赛远超第2名的CNN，比LeNet更深，用多层小卷积层叠加替换单大卷积层。
  • ZF Net， 2013 ILSVRC比赛冠军
  • GoogLeNet， 2014 ILSVRC比赛冠军
  • VGGNet， 2014 ILSVRC比赛中的模型，图像识别略差于GoogLeNet，但是在很多图像转化学习问题(比如object detection)上
    效果奇好

这里写图片描述

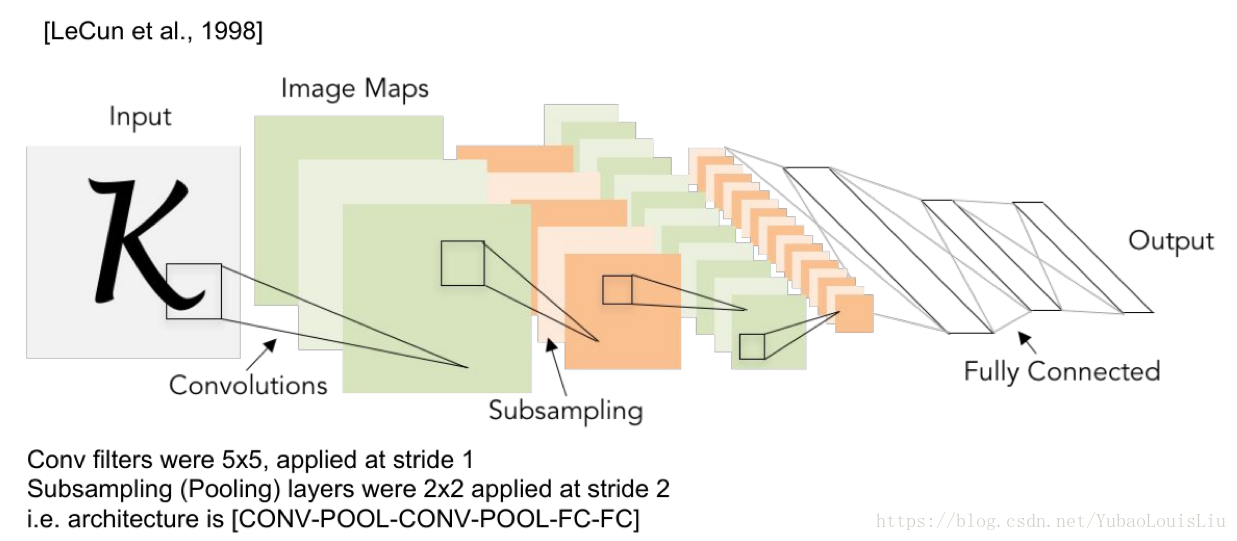

【3.1 LeNet】
第一个卷积神经网络，1994年由Yann LeCun基于1988年以来的工作提出，并命名为LeNet5。

贡献

  • 在神经网络中引入卷积层
  • 引入下采样
  • 卷积+池化(下采样)+非线性激活的组合是CNN的典型特征
  • 使用MPL作为分类器

这里写图片描述

【3.2 Dan Ciresan Net】

2010年，Dan Claudiu Ciresan和Jurgen Schmidhuber实现了第一个GPU神经网络。

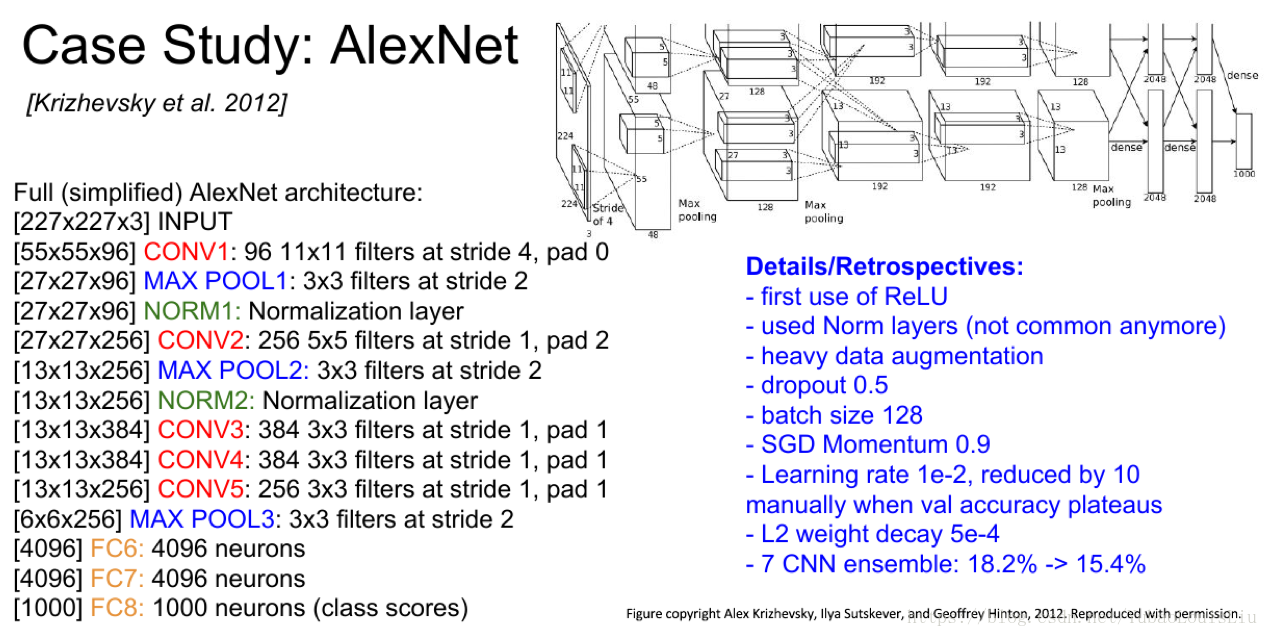

【3.3 AlexNet】

AlexNet是2012年ImageNet比赛的冠军，第一个基于CNN的ImageNet冠军，网络比LeNet5更深(8层)。

贡献

  • 使用ReLU作为非线性激活函数
  • 数据扩增
  • 使用最大池化
  • 使用dropout避免过拟合
  • 使用GPU减少训练时间

从AlexNet之后，深度学习就变成了一种叫做”解决任务的更大规模的神经网络”的技术。

这里写图片描述

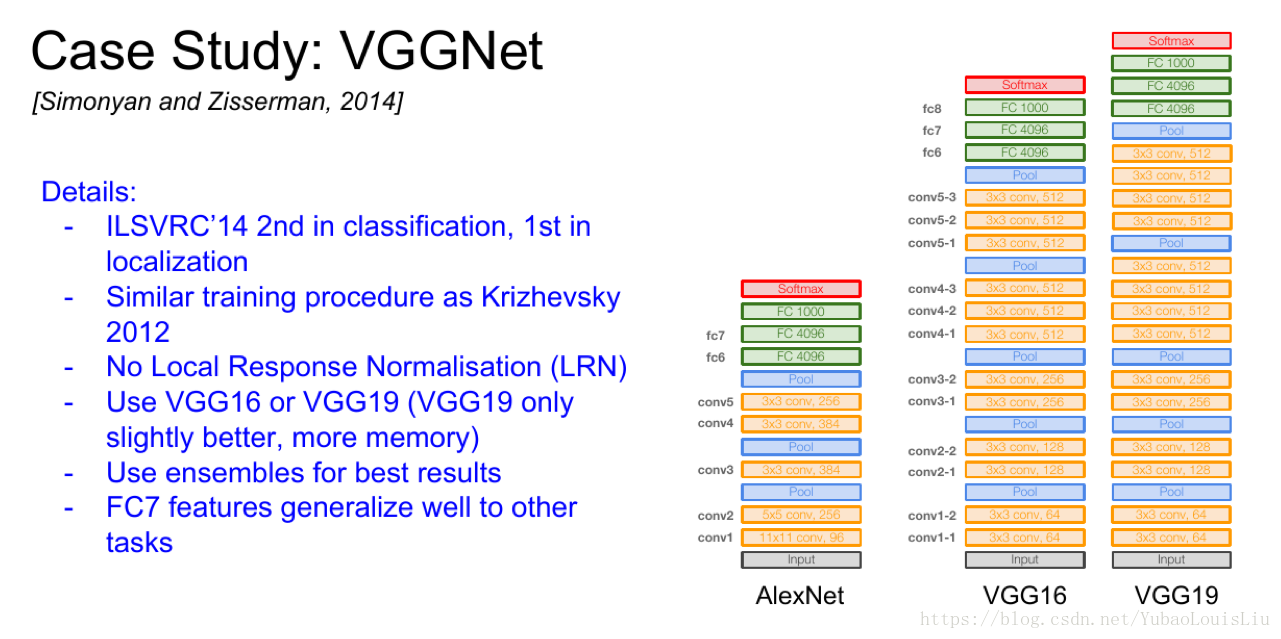

【3.4 VGGNet】

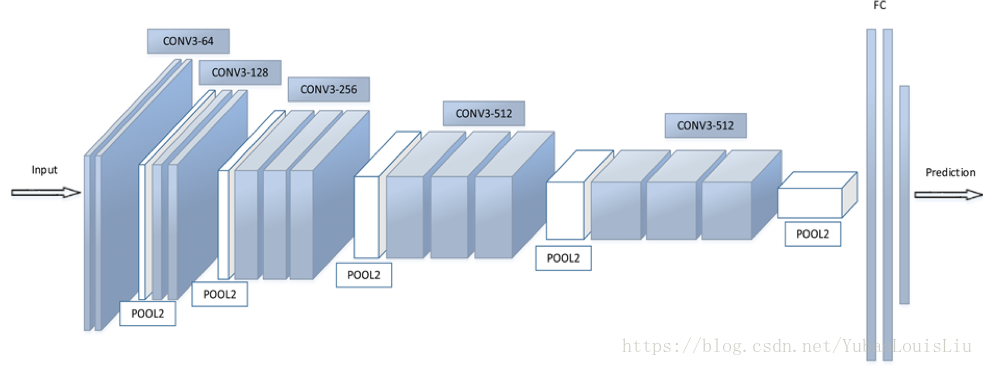

VGG是2014年的ImageNet分类的亚军，物体检测冠军，使用了更小的卷积核(3x3)，并且连续多层组合使用。

贡献

  • 更深
  • 连续多个3x3的卷积层

VGG论文的一个主要结论就是深度的增加有益于精度的提升，这个结论堪称经典。

这里写图片描述

【3.5 GoogleNet】

GoogLeNet是2014年的ImageNet图像分类的冠军，比VGG19多3层，而其参数却只有AlexNet的1/12，同时获得了当时state-of-the-art的结果。

Inception模块使用1x1的卷积（bottleneck layer）减少了特征数量，同时，分类器部分只保留了必要的一个全连接层，极大的降低了运算数量。Inception模块是GoogLeNet以更深的网络和更高的计算效率取得更好的结果的主要原因。
此后，Inception模块不断改进，产生了Inception-2和Inception-3。
