I²C通信协议

最新推荐文章于 2025-04-27 22:27:30 发布
最新推荐文章于 2025-04-27 22:27:30 发布
阅读量5.8k 收藏 24
点赞数 2
分类专栏： 嵌入式 STM32 文章标签： 嵌入式 STM32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/YuLong5530330/article/details/102563903
版权
本文介绍了I²C通信协议，包括空闲状态、起始和停止信号、应答信号、数据有效性和数据传输的详细过程。在STM32等嵌入式系统中，I²C作为半双工通信方式，通过数据线SDA和时钟SCL进行数据交换。重点解析了数据在时钟信号配合下的稳定性和边沿触发传输机制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

学习资料：正点原子STM32

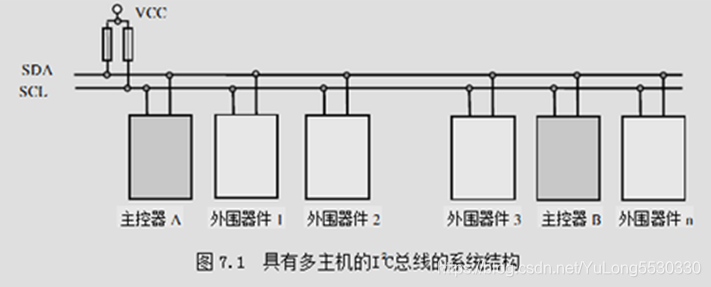

它是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。半双工通信方式：允许数据在
两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的
单工通信

空闲状态

I2C总线总线的SDA和SCL两条信号线同时处于高电平时，规定为总线的空闲状态。此时各个器件
的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。

起始信号和停止信号

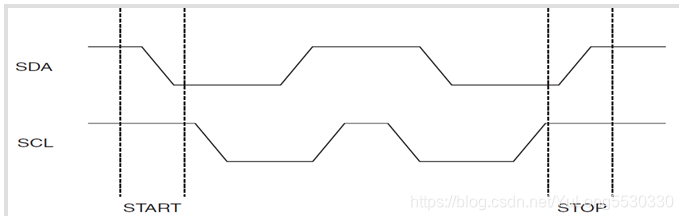

起始信号：当SCL为高期间，SDA由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一
个电平信号。
停止信号：当SCL为高期间，SDA由低到高的跳变；停止信号也是一种电平跳变时序信号，而不是
一个电平信号。

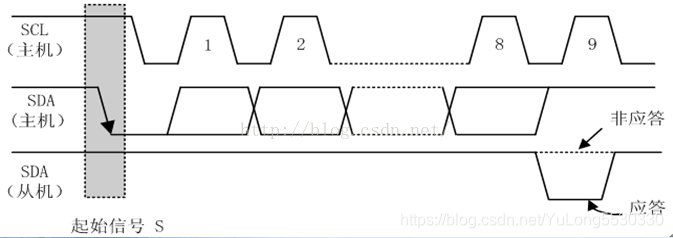

应答信号

最下面位时钟信号，发送一位
