计算机网络--网络层的部分协议

ICMP协议

• 提高数据报交付成功的机会，在网际层使用网际控制报文协议
• 不是高层协议而是IP层的协议
• ICMP允许主机向里路由器报告差错和提供有关异常情况的报告
• ICMP作为IP层数据报的数据，加上数据包的首部，组成IP数据报发出去

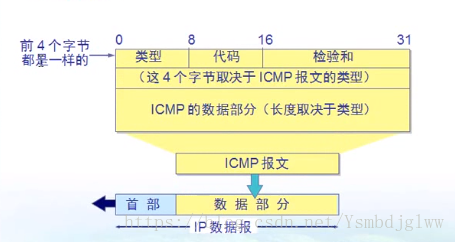

ICMP协议的报文格式

报文分为两种：差错报告报文和询问报文

差错报告报文：终点不可达、源点抑制、 时间超过 、参数问题 、改变路由 （重定向，可以通过这个选择更好的路由进行数据传输}



ping命令检测通还是不通

pathping可以检测哪里超时堵塞比较严重



动态路由协议



RIP协议

• 开放式路径，很多厂家都会对其进行支持
• 周期性广播 每隔30秒广播一次
• 根据跳数选择最佳路径（在选择最佳路径的时候不考虑带宽 防止有路由器宕机而其他路由器不知道）



如果一个计算机连着多个路由的话，不能加默认路由，会认为计算机到其他网段有两个等价路径，可能会进行丢包操作，这时候应该设置路由表



OSPF协议

开放式最短路径有限协议

和RIP协议一样，都是动态路由协议。也与之有所不同，其度量值是根据带宽来决定的，并且支持多区域，它是触发式更新，就是邻居路由有变化的时候进行更新，如何得知邻居变化是根据OSPF协议的三个表。

OSPF协议的三个表

• 邻居表 ，hello 包，用来检测邻居， 发送的数据量相对于rip协议来说是很少的量
• 链路状态表 把所有的邻居状态表相互交换
• 计算路由表

OSPF可以划分为多种不同的区域 ,防止路由表过多的情况 ，划分多个区域可以将网络的变化控制在一个区域中。

不支持多层次划分，即任何一个区域都要经过主干区域。

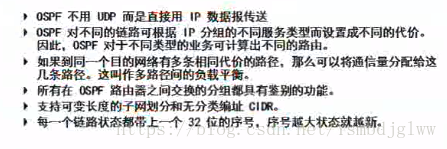

OSPF的特点



BGP协议

在不同自治系统之间相互通信的协议 ，连接各个自治系统。

自治系统区域指的是，这一个区域，可能遵守的是RIP协议，另一个区域可能遵守的是OSPF协议。

BGP协议的特点

• BGP协议交换路由信息数量不是很多
• BGP协议发言人数目不多路由选择相对简单
• BGP协议支持CIDR
• BGP协议建立是，开始的时候交换整个路由表之后是交换变化部分
