基于STM32的0.96寸OLED显示屏显示数据

一、SPI(串行外设接口)

1.1 SPI的定义

SPI(Serial Peripheral Interface)就是串行外围设备接口。
SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚。SPI 是一个环形总线结构,由 ss(cs)、sck、sdi、sdo 构成,时序主要是在 sck 的控制下,两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候,sdo 上的电平将被发送到从设备的寄存器中。
下降沿到来的时候,sdi 上的电平将被接收到主设备的寄存器中。

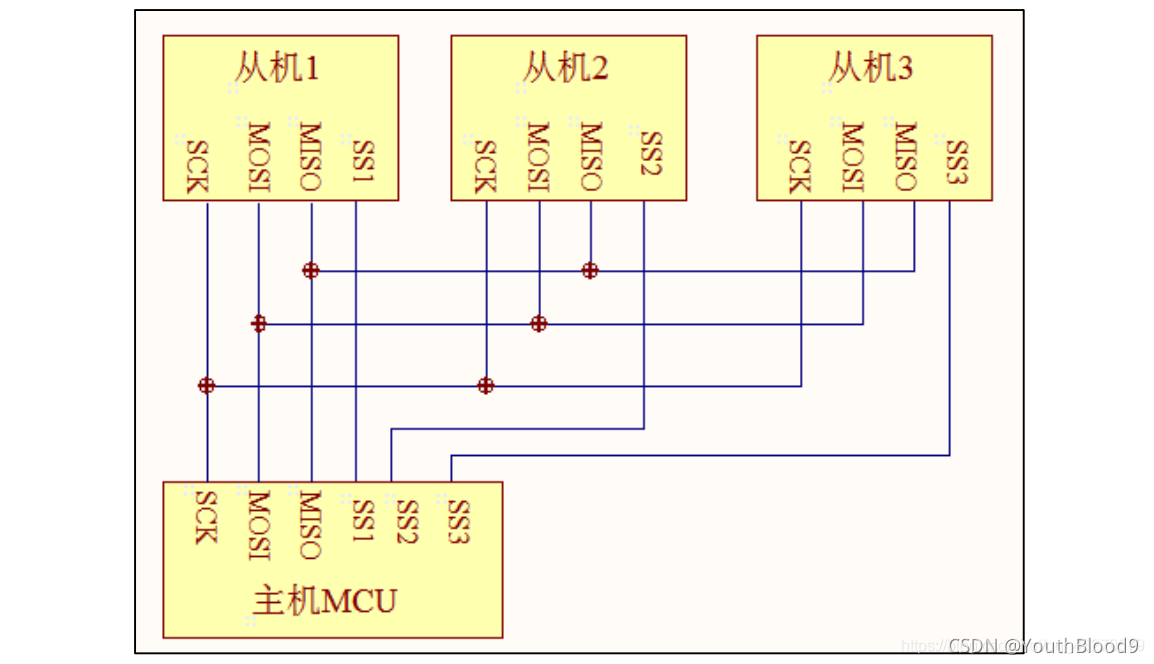

1.2 SPI的连接方式

在这里插入图片描述

SS( Slave Select):从设备选择信号线,常称为片选信号线。
SCK (Serial Clock):时钟信号线,用于通讯数据同步。
MOSI (Master Output, Slave Input):主设备输出/从设备输入引脚。
MISO(Master Input,,Slave Output):主设备输入/从设备输出引脚。

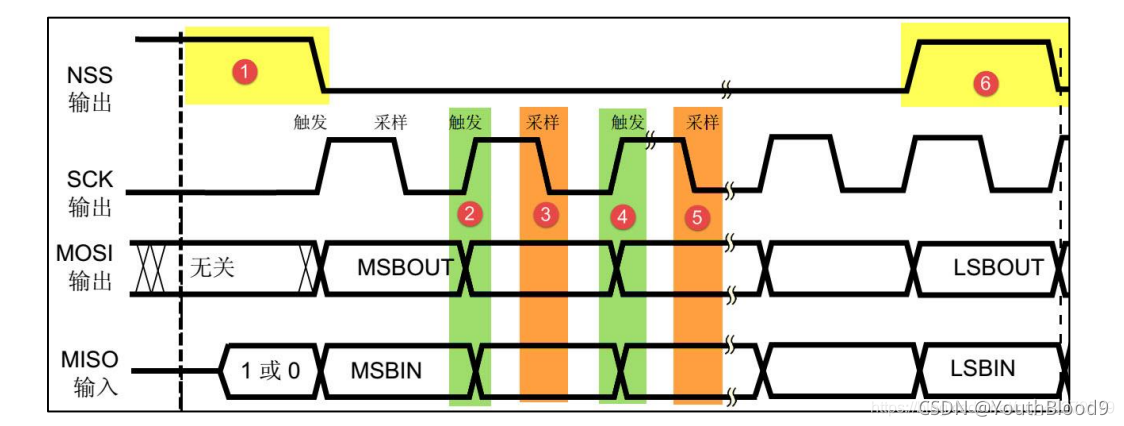

1.3 SPI的通讯过程

在这里插入图片描述

MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效,在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

二、使用0.96寸OLED显示屏显示数据

2.1 实验工具与材料

软件:keil
硬件:PC机,STM32开发板,0.96寸OLED显示屏,FlyMcu(烧录软件)

2.2 0.96寸OLED显示屏相关介绍

参考下面链接:0.96inch SPI OLED Module

一个厂家的demo:demo下载

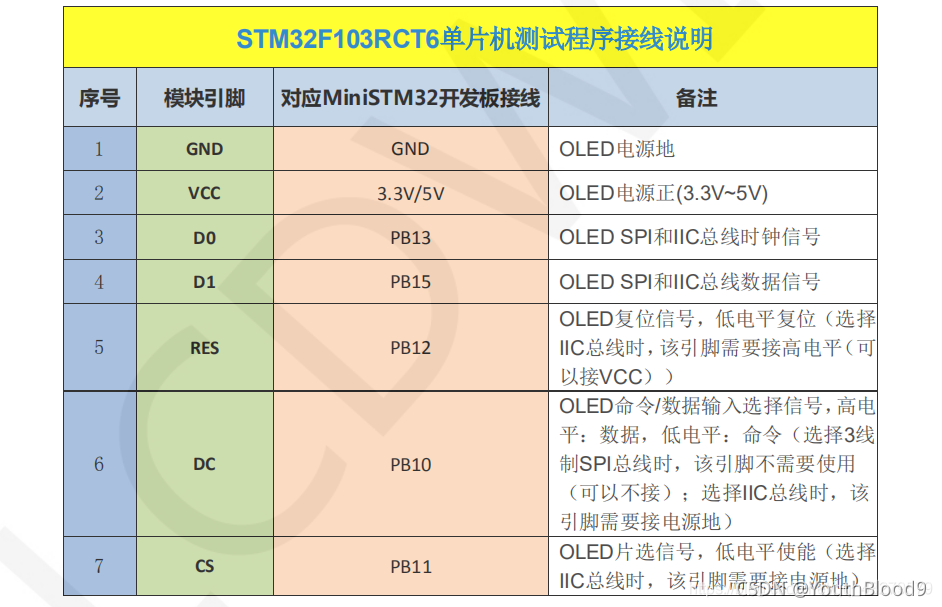

2.3 连接显示屏和开发板

在这里插入图片描述

2.4 汉字点阵编码-生成字模

三、OLED屏显示学号姓名

3.1 实验要求

在OLED上显示自己的学号和姓名。

3.2 汉字点阵编码

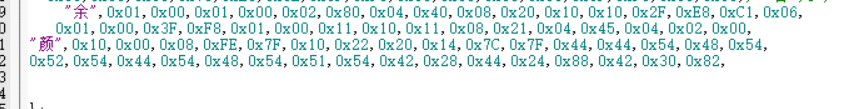

  • 笔主的名字的汉字点阵:

在这里插入图片描述

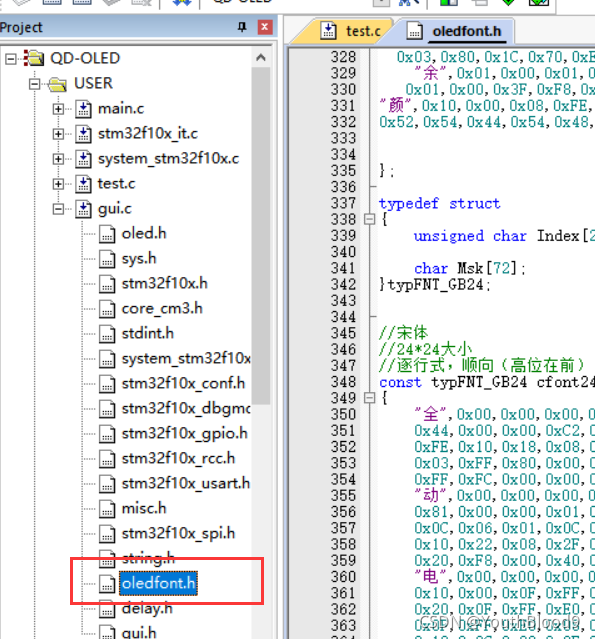

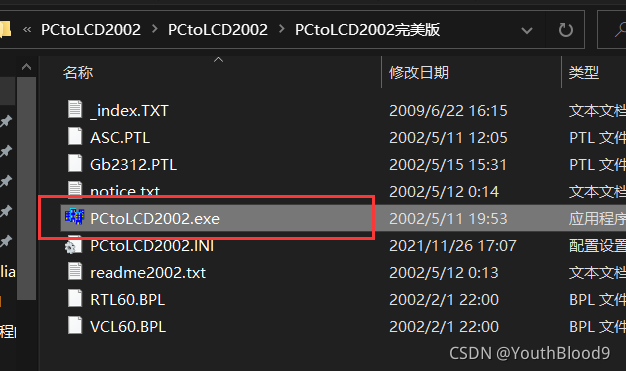

  • 编码文件所处位置:

在这里插入图片描述

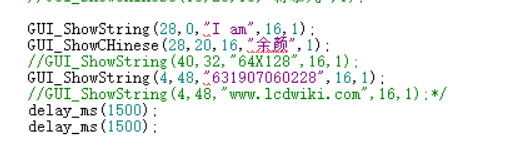

  • 学号名字:

在这里插入图片描述

3.3 实验代码

3.4 实验结果

  • 烧录。
  • 在OLED上显示:

在这里插入图片描述

四、温湿度采集——OLED显示

4.1 代码

void read_AHT20(void)
{


	uint8_t   i;
	for(i=0; i<6; i++)
	{


		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK
