Tomcat(7)-JVM与内存管理

一.JVM 虚拟机

使用 Java 语言编写.java Source Code 文件，通过 javac 编译成.class
Byte Code 文件，JVM 就可以识别.class文件，并使用 JIT compiler 将.class
文件编译为机器码后运行。

class loader 类加载器：将所需的类加载到内存，必要时将类实例化成实例。

图中中间部分是进程的内存逻辑结构，称为 Jvm 运行时区域，由下面几部分构成：

Method Area方法区：所有线程共享的内存空间，存放已加载的类信息、常量和静态变量。

Heap 堆：所有线程共享的内存空间，存放创建的所有对象。堆是靠 GC 垃圾回收器管理的。

Java Stack栈：每个线程会分配一个栈，存放线程用的本地变量、方法参数和返回值等。

PC 寄存器：PC, 即 Program Counter，每一个线程用于记录当前线程正在执行的字节码
指令地址。因为线程需要切换，当一个线程被切换回来需要执行的时候，知道执行到哪里了。

本地方法栈：为本地方法执行构建的内存空间，存放本地方法执行时的局部变量、操作数等。

所谓本地方法，简单的说是非 Java 实现的方法，例如操作系统的 C 编写的库提供的本地
方法，Java 调用这些本地方法接口执行。但是要注意，本地方法应该避免直接编程使用，
因为 Java 可能跨平台使用，如果用了 Windows API，换到了 Linux 平台部署就有了问题。

二.内存垃圾回收

2.2 GC 内存垃圾回收器

堆内存里面经常创建、销毁对象，内存高频率的被使用、被释放。如果不妥善处理，一个
使用频繁的进程，将可能有内存空间，但是无法分配出可用内存空间，因为没有连续地址
的内存区域了，内存全是碎片化的数据。因此，JVM 的 GC 即是用来解决这样的问题的。

2.2.1 GC 内存回收基本算法

1. 引用计数

每一个堆内对象上都与一个私有引用计数器，记录着被引用的次数，引用计数清零，该对象
所占用堆内存就可以被回收。循环引用的对象都无法引用计数归零，就无法清除。

2. 标记-清除 Mark-Sweep

顾名思义，标记和清除垃圾收集器有两个阶段

1. 标记阶段
   标记阶段，找到所有可访问对象打个标记。需要注意的是，在标记阶段，会停止应用程序
   线程，以避免在标记阶段对对象状态进行更改。

2. 清除阶段
   清理阶段，遍历整个堆，对未标记对象清理。在清除阶段，所有来自标记阶段的未标记对
   象将从内存中删除，从而释放空间。

从上面的图中可以看出，在清除阶段之后可能存在大量的可用内存区域。但是，由于这些内
存为小段的碎片，如果下一个内存分配大于所有现有的空闲区域，那么它可能会分配失败。
因此，需要引入第三个阶段，即压缩阶段。

3. 标记-清除-压缩 Mark-Sweep-Compact

分垃圾标记阶段和内存整理阶段。标记阶段，找到所有可访问对象打个标记。内存清理
阶段时，整理时将对象向内存一端移动，整理后存活对象连续的集中在内存一端。

标记

清除

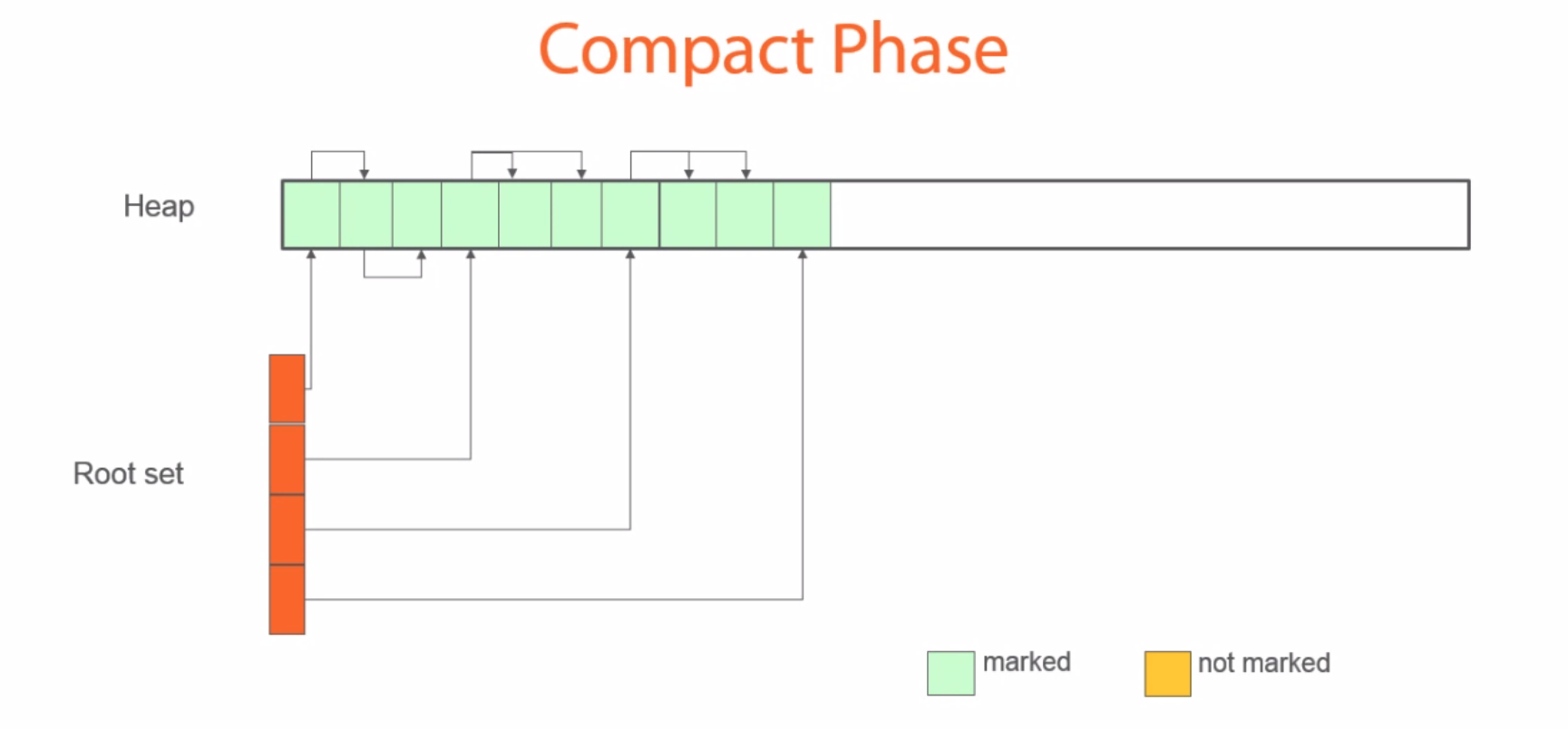

压缩整理:在扫描阶段之后，所有内存位置将重新安排，以提供更紧凑的内存分配。这种方法
的缺点是 GC 暂停时间增加，因为它需要将所有对象复制到一个新位置并更新对这些对象的
所有引用。

由上面的图可知，标记-清除-压缩算法好处是整理后内存空间连续分配，有大段的连续
内存可分配，没有内存碎片。缺点是内存整理过程有消耗。

4. 标记-复制 Mark-Copying

先将可用内存分为大小相同两块区域 A 和 B，每次只用其中一块，比如 A。当 A 用完后，
则将 A 中存活的对象复制到 B。复制到 B 的时候连续的使用内存，最后将 A 一次性清除
干净。缺点是比较浪费内存，能使用原来一半的内存，因为内存对半划分了，复制过程毕竟
也是有代价。好处是没有碎片，复制过程中保证对象使用连续空间。

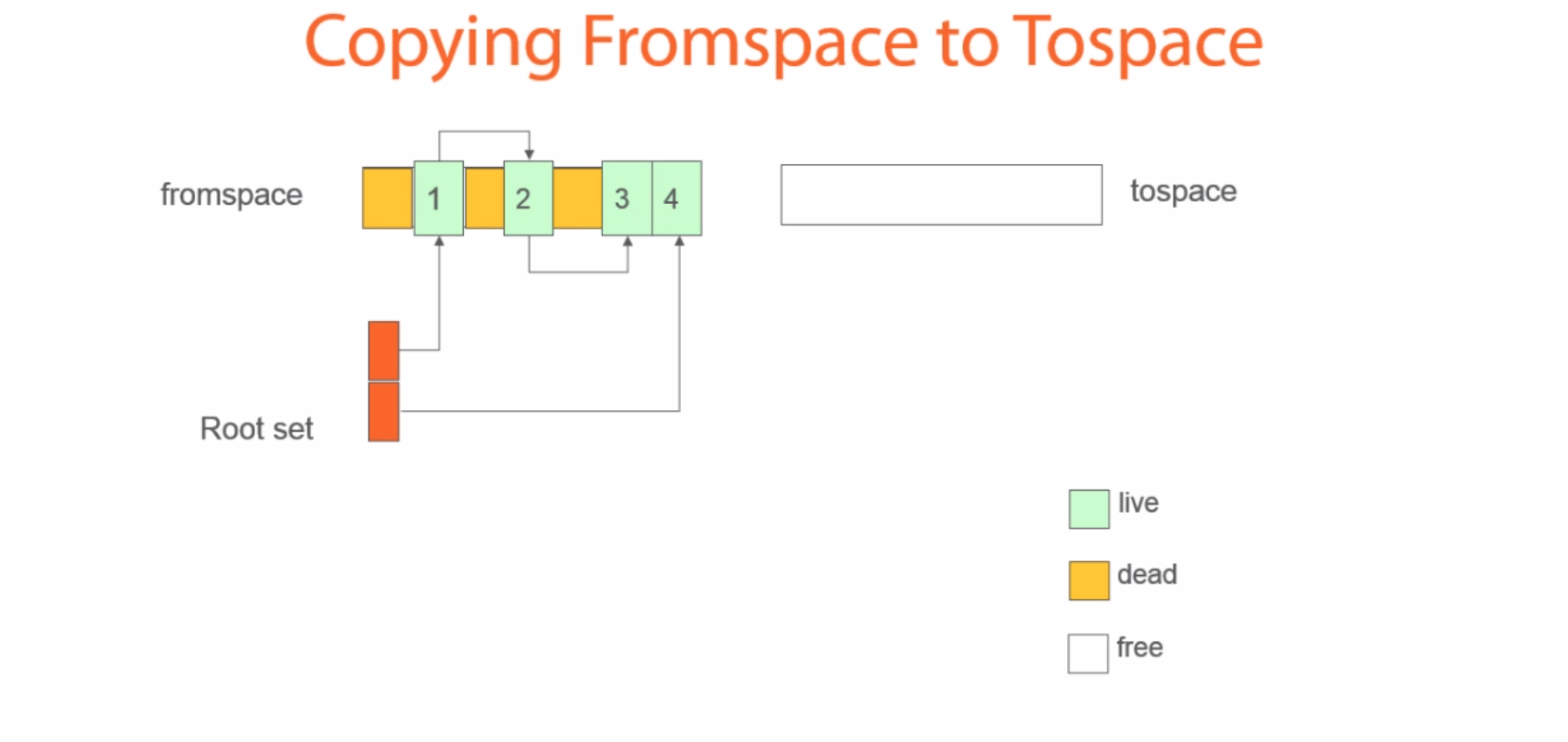

这种垃圾回收机制类似于标记-清除，但内存空间分为两部分。最初，将对象分配给一个
内存空间(fromspace)，并标记活动对象。

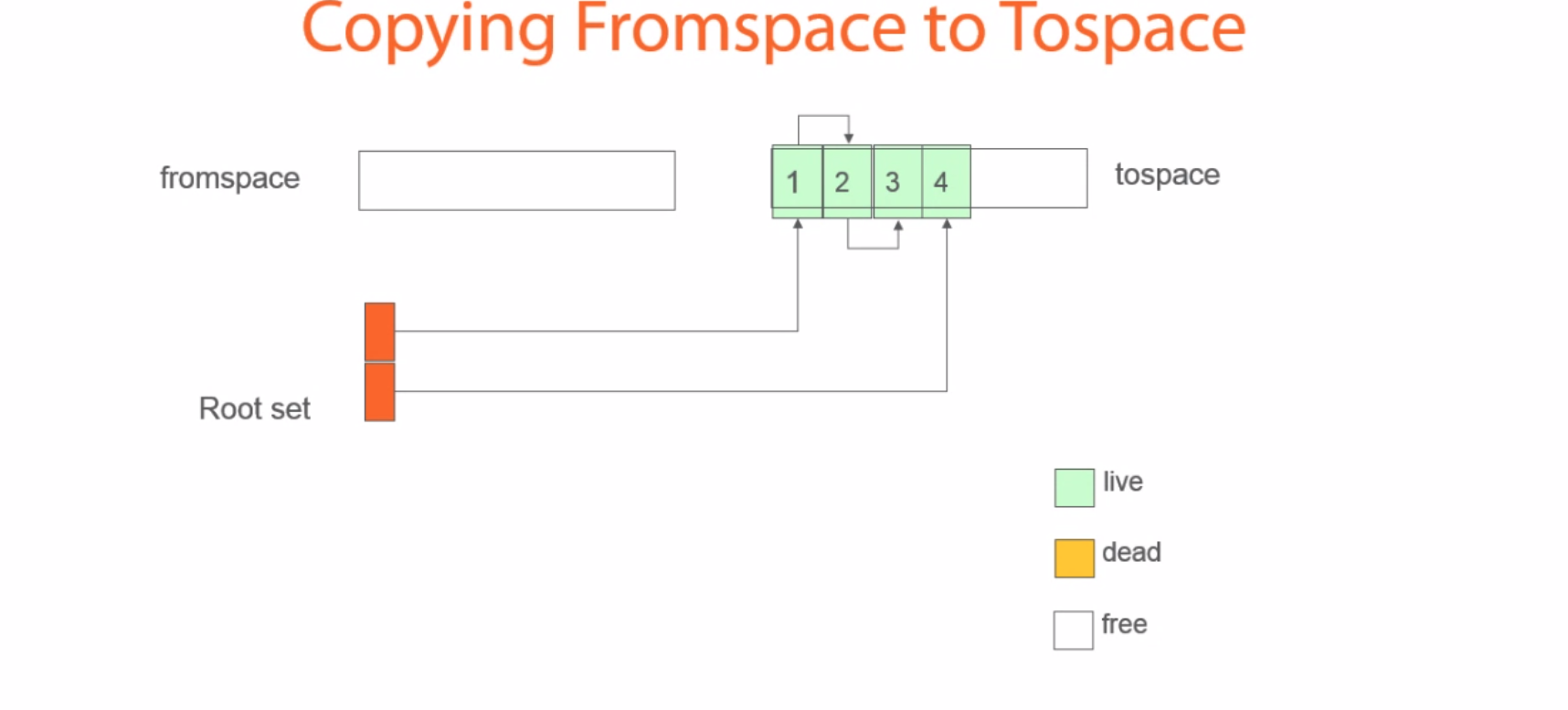

在复制阶段，被标记的对象被复制到另一个内存空间(tospace)，同时被压缩。然后，
fromspace 被清空。

5. 分代收集算法

既然上述垃圾回收算法都有优缺点，能不能对不同数据进行区分管理，不同分区对数据实施
不同回收策略，分而治之?Tomcat 中 JVM 使用堆内存的分代回收机制来针对不同数据区域
进行内存回收。
Tomcat1.7 及以前，堆内存分为新生代、老年代、持久代。
Tomcat1.8 开始，持久代没有了，取而代之使用 MetaSpace。

在分代垃圾回收中，内存空间被划分为不同的代(如年轻代和老年代)。最初，所有的对象将
驻留在年轻代。然而，当垃圾收集周期发生时，在垃圾回收之后存活的对象将被提升到
老年代。

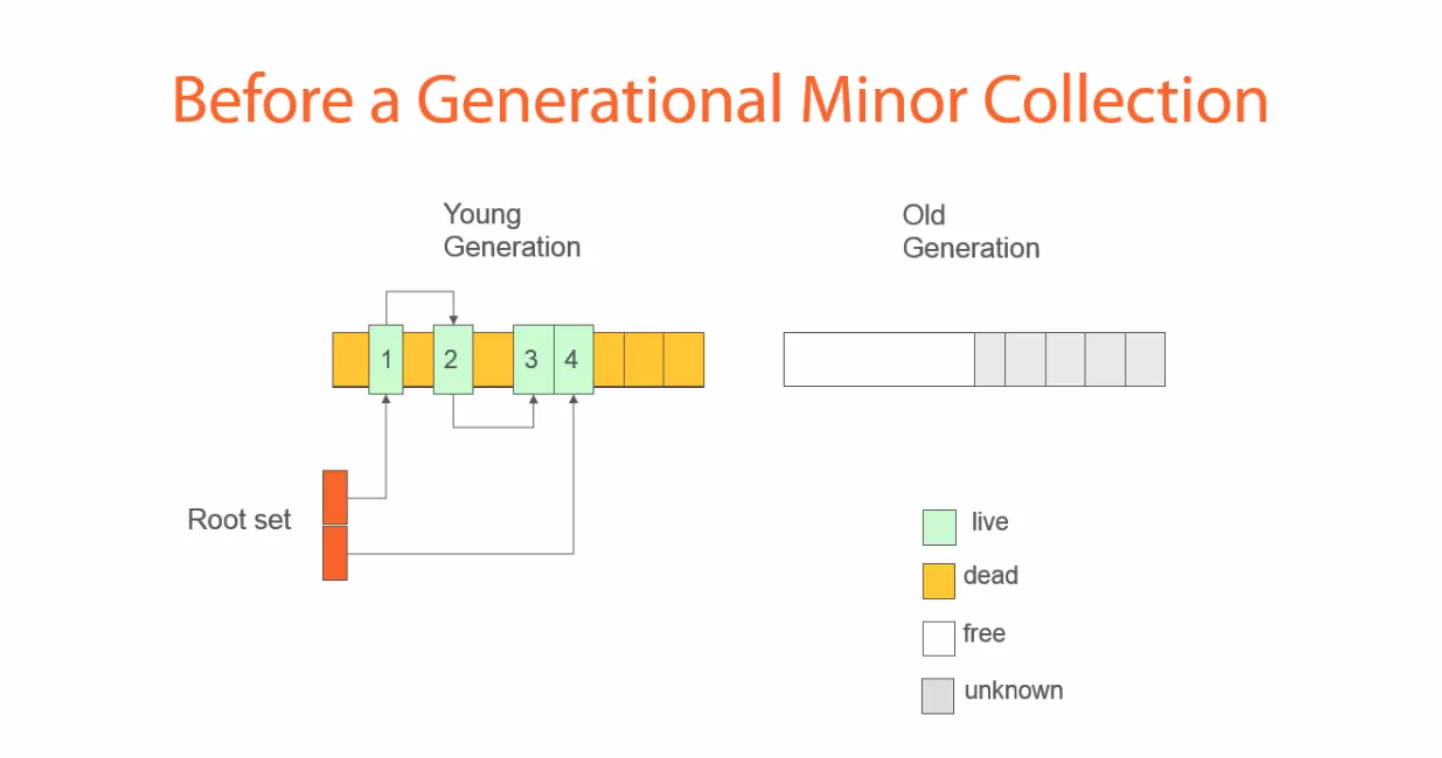

一次 Minor Collection 回收(新生代回收)前

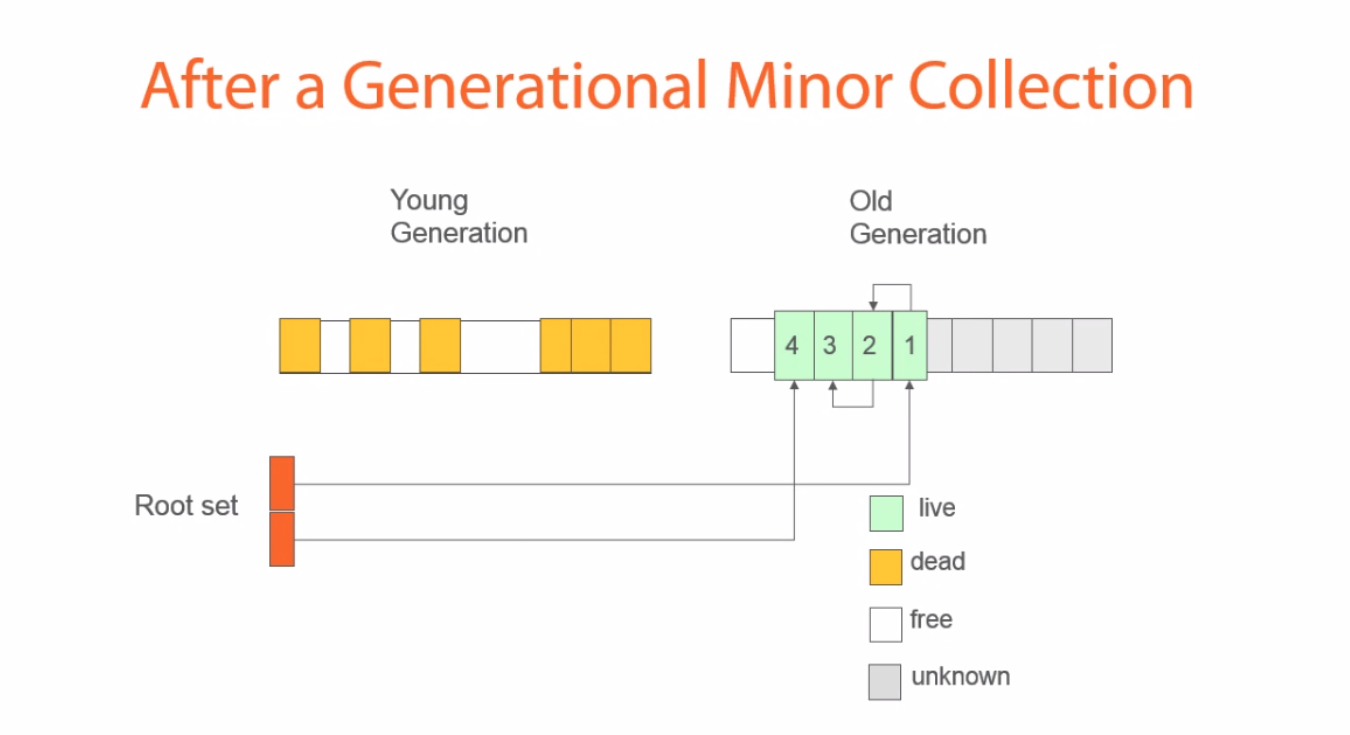

一次 Minor Collection 回收后

回收后，可以清除年轻代中遗留的对象，因为所有活动对象都将移动到老代中。

老一代的垃圾回收周期比年轻一代的长。这种方法背后的关键思想是，在第一次垃圾收集后
存活下来的对象往往寿命更长。因此，可以减少老一代对象的垃圾收集频率。代的数量因编
程语言的不同而不同。例如，在 Java 中有两代，在.NET 中有三代。

2.2.2 STW

对于大多数垃圾回收算法而言，GC 线程工作时，需要停止所有工作的线程，称为
Stop The World。GC 完成时，恢复其他工作线程运行。这也是 JVM 运行中最
头疼的问题。

2.2.3 垃圾收集器类型

按回收线程数个数分为：

• 串行垃圾回收器：一个 GC 线程完成回收工作
• 并行垃圾回收器：多个 GC 线程同时一起完成回收工作，充分利用 CPU 资源

按工作模式不同：

• 并发垃圾回收器：让 GC 线程垃圾回收某些阶段可以和工作线程一起进行。
• 独占垃圾回收器：只有 GC 在工作，STW 一直进行到回收完毕，工作线程才能继续执行。

一般情况下，抉择串行还是并行我们大概可以使用以下原则：

客户端或较小程序，内存使用量不大，可以使用串行回收；

对于服务端大型计算，可以使用并行回收；

大型 WEB 应用，用户端不愿意等，尽量少的 STW，可以使用并发回收；

三.JVM 堆内存回收

3.1 JVM 内存模型

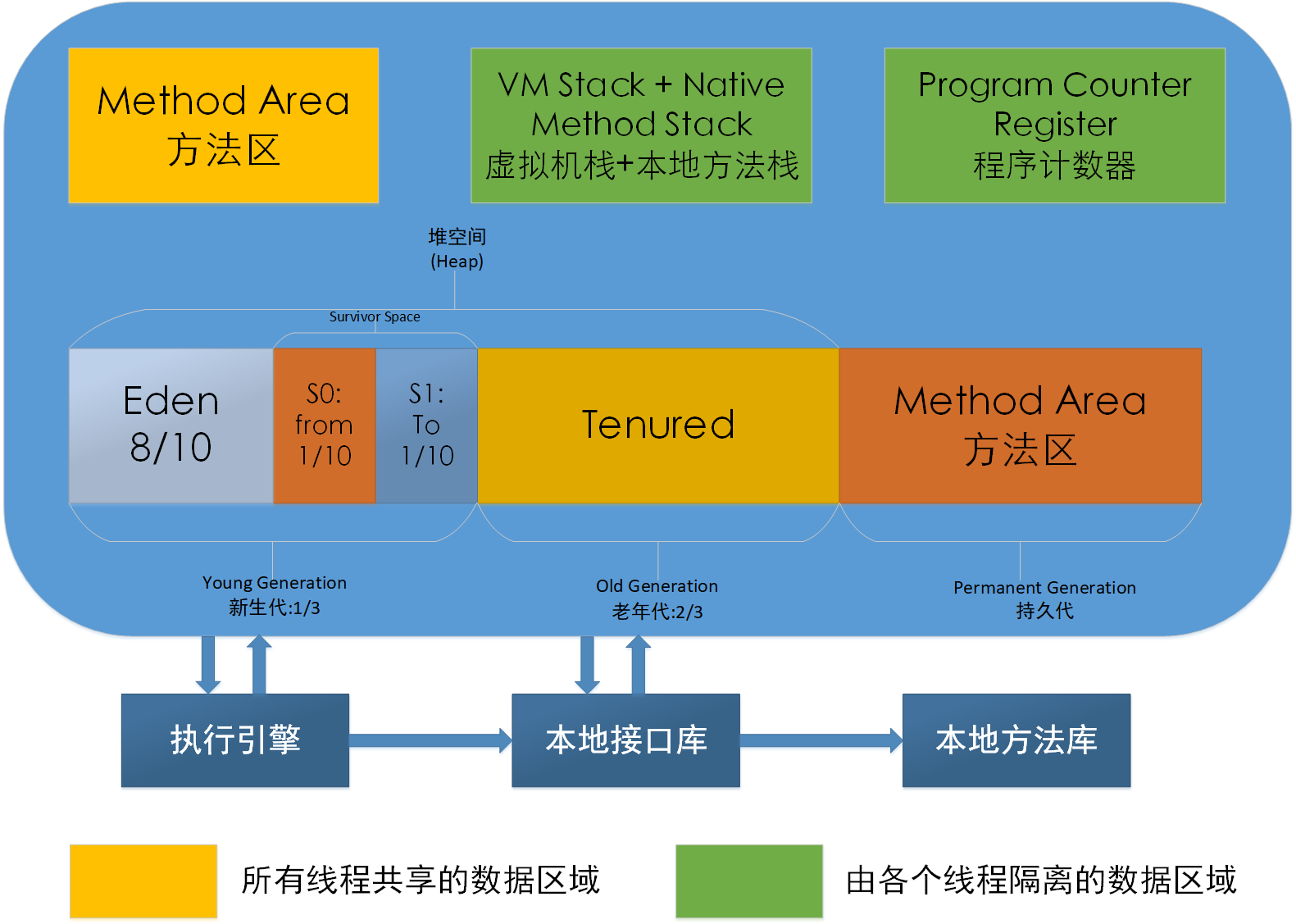

JVM 内存模型图示

堆内存在 JVM 使用的内存中占比最大，Heap 堆内存分为:

1. 新生代：刚刚创建的对象
2. 伊甸园区
3. 存活区 Servivor Space：有 2 个存活区，一个是 from 区，一个是 to 区。
   它们大小相等、地位相同、可互换。to 指的是本次复制数据的目标区
4. 老年代：长时间存活的对象
5. 持久代：JVM 的类和方法

3.2 JVM 堆内存回收

如 2.1 中 JVM 内存模型图所示

新生代回收
起始时，所有新建对象都出生在 eden，当 eden 满了，启动 GC。这个称为 Young GC或
Minor GC。先标记 eden 存活对象，然后将存活对象复制到 s0(假设本次是 s0，也可以
是 s1，它们可以调换)，eden 剩余所有空间都"清空"，GC 回收内存完成。
继续新建对象，当 eden 满了，启动 GC。先标记 eden 和 s0 中存活对象，然后将存活对
象复制到 s1。将 eden 和 s0 “清空”。继续新建对象，当 eden 满了，启动 GC。先标记
eden 和 s1 中存活对象，然后将存活对象复制到 s0。将 eden 和 s1 “清空”。
以后的内存回收重复上面步骤。

大多数对象都不会存活很久，而且创建活动非常多，新生代就需要频繁垃圾回收。但是，如果
一个对象一直存活，它最后就在 from、to 来回复制，如果 from 区中对象复制次数达到阈
值，就直接复制到老年代。

老年代回收
进入老年代的数据较少，所以老年代区被占满的速度较慢，所以垃圾回收也不频繁。老年代
GC 称为 Old GC或Major GC。由于老年代对象一般来说存活次数较长，所有较常采用
标记-压缩算法。

Full GC
对所有"代"的内存进行垃圾回收

Minor GC 比较频繁，Major GC 较少。但一般 Major GC 时，由于老年代对象也可以引用
新生代对象，所以先进行一次 Minor GC，然后在 Major GC 会提高效率。可以认为回收老
年代的时候完成了一次 Full GC。

GC 触发条件

Minor GC 触发条件:当 eden 区满了触发

Full GC 触发条件: 老年代满了,新生代搬向老年代,老年代空间不够,持久代满了
使用 System.gc()手动调用，不推荐

GC 调整策略

减少 STW 时长，串行变并行

减少 GC 次数，要分配合适的内存大小

对 JVM 调整策略应用极广

在 WEB 领域中 Tomcat 等

在大数据领域 Hadoop 生态各组件

在消息中间件领域的 Kafka 等

在搜索引擎领域的 ElasticSearch、Solr 等

在不同领域对 JVM 需要不同的调整策略

四.Tomcat 中 JVM 配置

最常见的 JVM 配置当属内存分配,因为在绝大多数情况下, JVM 默认分配的内存可能不能够
满足我们的需求。特别是在生产环境,此时需要手动修改 Tomcat 启动时的内存参数分配。

linux 平台(catalina.sh) :

JAVA_OPTS="-server -Xms1024m -Xmx2048m -XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=512m -XX:SurvivorRatio=8"

windows 平台(catalina.bat) :

set JAVA_OPTS=-server -Xms2048m -Xmx2048m -XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=256m -XX:SurvivorRatio=8

选项说明

参数	说明	举例
-Xms	设置应用程序初始使用的堆内存大小(新生代+老年代)	-Xms2g
-Xmx	设置应用程序能获得的最大堆内存，早期 JVM 不建议超过 32G，内存管理效率下降	-Xms4g
-XX:NewSize	设置初始新生代大小
-XX:MaxNewSize	设置最大新生代内存空间
-XX:NewRatio	以比例方式设置新生代和老年代	-XX:NewRatio=2 new/old=1/2
-XX:SurvivorRatio	以比例方式设置 eden 和 survivor	-XX:SurvivorRatio=6 eden/survivor=6/1 survivor/new=1/8 如-XX:SurvivorRatio=10 表示伊甸园区(Eden) 是幸存区 To 大小的 10 倍(也是幸存区 From 的 10 倍)。所以，伊甸园区(Eden) 占新生代大小的 10/12 ，幸存区 Frcm 和幸存区 To 每个占新生代的 1/12 。注意，两个幸存区永远是一样大的。
-Xss	设置线程的栈大小
-XX:Metaspacesize	元空间内存初始大小，在 JDR1. 8 版本之前配置为-Xx:Permsize (永久代)
-XX:MaxMetaspacesize	元空间内存最大大小，在 JDK1. 8 版本之前配置为-XX:MaxPermsize (永久代)
-XX:ReservedCodeCacheSize -XX: InitialCodeCachesize	代码缓存区大小
-XX:NewRatio	设置新生代和老年代的相对大小比例。这种方式的优点是新生代大小会随着整个堆大小动态扩展。如-XX:NewRatio=3 指定老年代/新生代为 3/1。老年代占堆大
小的 3/4,新生代占 1/4。

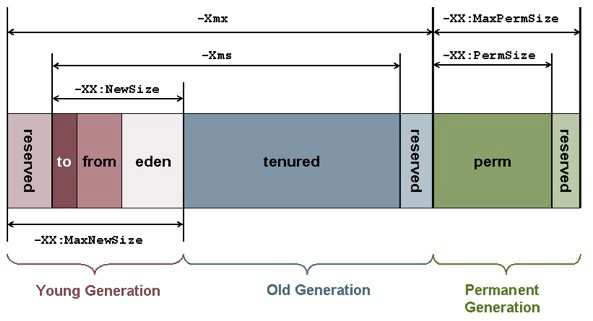

配置选项与堆内存的对应关系

Reference

1.Garbage Collection: How it’s done----by Kasun Dharmadasa
