VXLAN三层网关互通_华为ensp

最新推荐文章于 2025-08-26 15:23:27 发布
原创 最新推荐文章于 2025-08-26 15:23:27 发布 · 1.7k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#交换机 #VXLAN

本文介绍了一个涉及五台交换机的实验拓扑，在实验过程中遇到Ping不通三层网关的问题，但CE交换机能够收到ARP请求并获取到MAC地址的情况。文章分析了这一现象的原因，并给出了解决方案：通过多次重启模拟器来尝试解决问题。

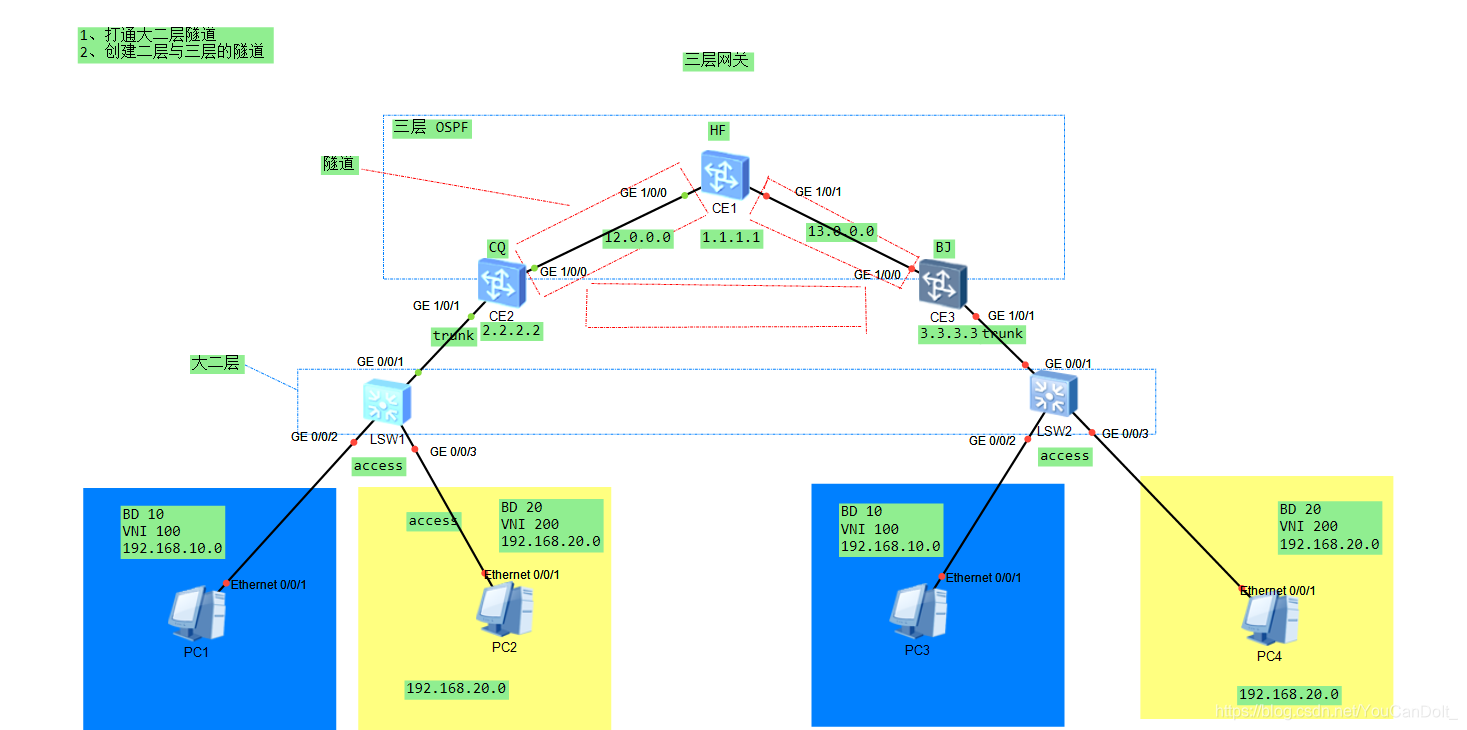

实验拓扑图

在这里插入图片描述

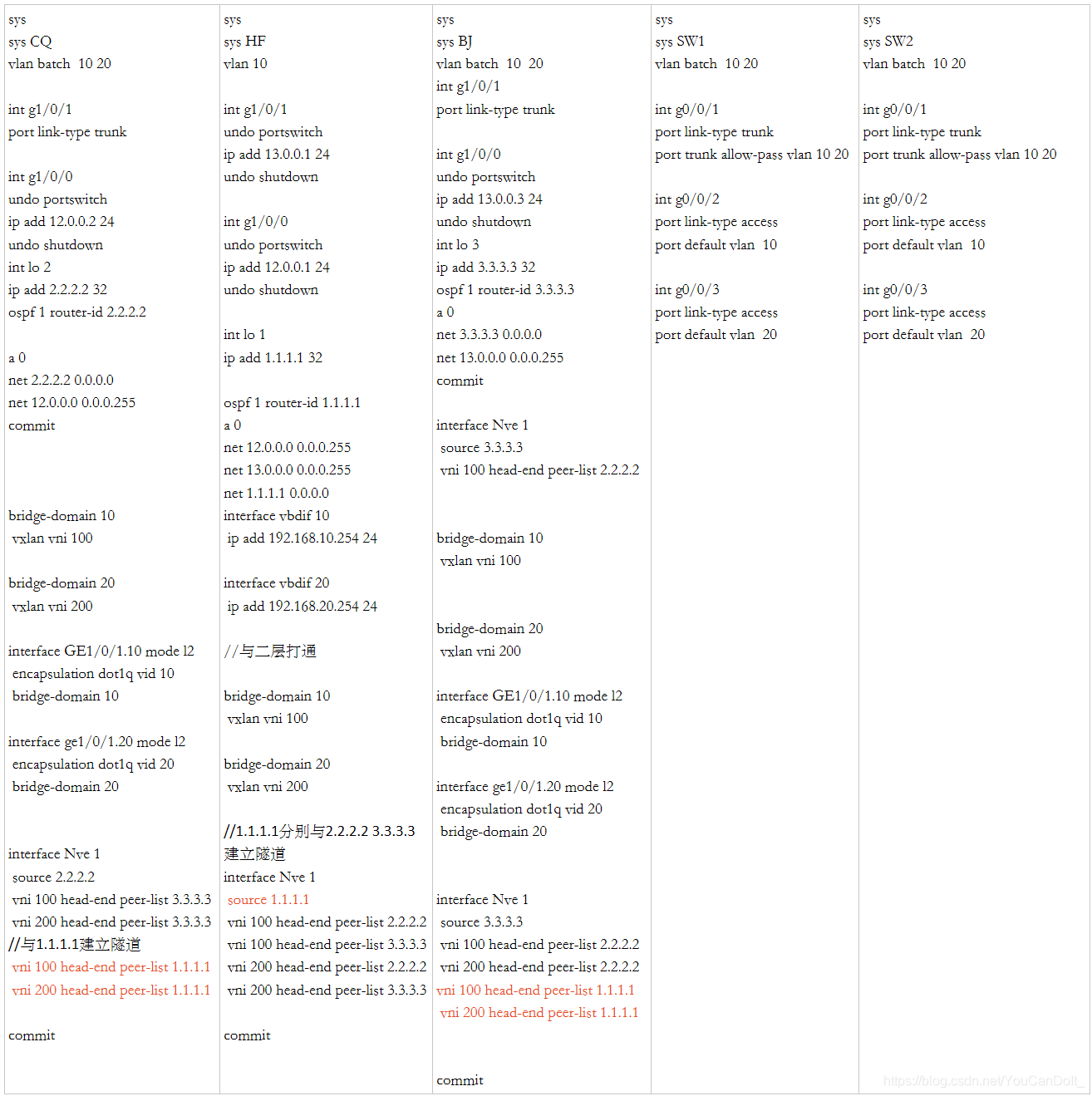

五台交换机命令

在这里插入图片描述

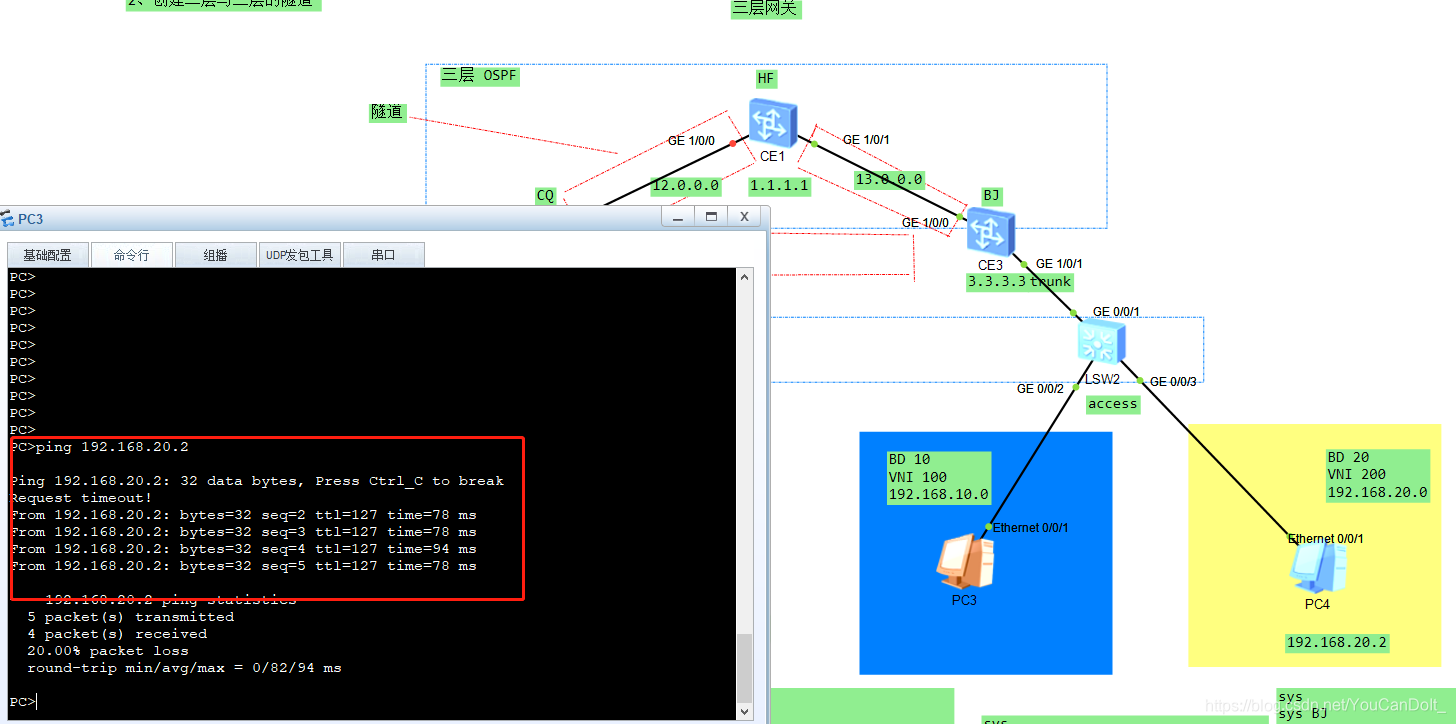

实验结果

在这里插入图片描述
如果出现ping 不通三层网关 但是CE交换机收到了ARP 并且有拿到MAC地址 是因为模拟器原因 重启几次可能就有一次成功！！
