LVS-TUN模式负载均衡构建配置

过程(用IP隧道技术实现虚拟服务器)

Client->VS->RS->client
采用NAT技术时,由于请求和响应都需要通过调度器进行地址的改写,那么当客户端的请求越来越多的时候,调度器的处理能力就会成为一个瓶颈。为了解决这个问题,调度器通过IP隧道,将客户端的请求通过IP隧道,发送给真实的服务器,服务器处理完请求之后,将响应请求的IP改为调度器的IP,然后将响应报文发送给客户端。

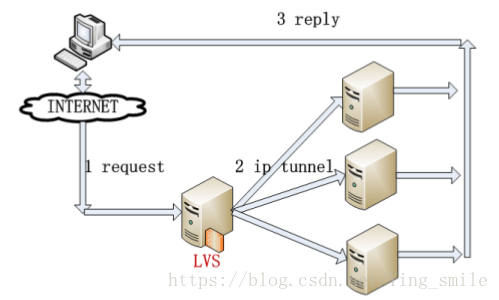

原理详情:
1.客户请求数据包,目标地址VIP(调度器的IP地址)发送到调度器上
2.调度器接收到客户请求包,进行IP Tunnel封装,在原有的包头加上IP Tunnel的包头,然后发送给服务器
3.服务器根据IP Tunnel包头信息(此时就又一种逻辑上的隐形隧道,只有调度器和服务器之间懂)收到请求包,然后解开IP Tunnel包头信息,得到客户的请求包并进行响应处理
4.响应处理完毕之后,服务器使用自己的出公网的线路,将这个响应数据包发送给客户端,源IP地址还是VIP地址

实验环境

iptables和selinux关闭
redhat6.5
VS：server1 172.25.35.51 VIP:172.25.35.61
RS：server2 172.25.35.52 VIP:172.25.35.61
RS：server3 172.25.35.53 VIP:172.25.35.61

VS:

[root@server1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0  //添加vip，内容如下
