本文内容基于个人理解，表述通俗(不够严谨)，欢迎前来批评指出

1、概述

大数据：海量数据的存储和计算
适用场景：大数据分析，海量日志数据分析

`特点`	说明
数据量大	TB级别（1T=1024G）
数据多样	除结构化数据外还有：日志、音频、图片、视频、地理位置信息…
数据低价值密度	海量低价值密度数据 >>>清洗、筛选、计算>>> 高价值密度数据
分布式	分布式存储、分布式计算

1.1、什么是分布式？

将巨大计算和存储分配给多台计算机
各台机器由网络来连接
各个节点只负责部分计算，再汇聚成整体结果

1.2、数据库、数仓、大数据3者区别

区别	MySQL	数据仓库	Hadoop
性质	软件技术	数据集合	分布式系统基础架构
数据量级	小	大	大
数据特点	结构化、细致的	结构化、集成的	半结构化、多样的
存储方式	紧致	冗余	分布式、多副本
数据操作	增删查改	查询、分析为主	数据修改不灵活
速度	延时低	有延时	有延时
用途	OLTP	OLAP	大数据平台基础
场景	注册、交易…	多维（地区、时间、品类…）销量分析	为数仓建设提供平台基础

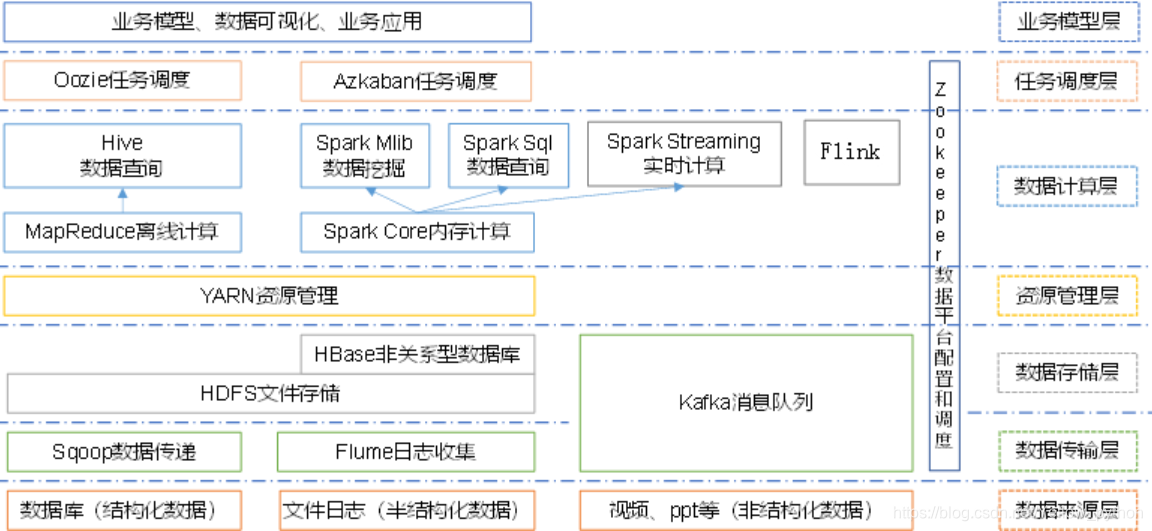

2、大数据平台架构

name	说明	备注
HDFS	分布式文件系统
MapReduce	分布式计算框架	偏向于离线计算
YARN	资源管理器	分配计算资源（内存、CPU…）
ZooKeeper	分布式应用程序协调服务	高可用…
HIVE	数据仓库工具
HBase	分布式的、面向列的开源数据库
Flume	海量日志采集、聚合、传输的系统	把日志数据传输到HDFS
Sqoop	数据传递工具，主用于Hadoop和传统数据库之间	MySQL和HDFS之间的数据传输
Kafka	高吞吐量的分布式发布订阅消息系统
Spark	分布式计算框架计算
Flink	流处理框架	实时计算
ClickHouse	列式存储数据库	OLAP
DolphinScheduler	工作流调度	定时任务、工作流异常告警…

2.1、Hadoop

开源的分布式系统基础架构
存储：HDFS
计算：MapReduce
资源管理：YARN

2.1.1、HDFS

Hadoop Distributed File System
分布式文件系统
用途：存储海量各式各样的数据

优点

适用于海量数据
多副本存储，数据不易丢
高可扩展性，可构建在多个廉价机器

缺点

延时高（延时高≠慢，要分清【延时高】和【运算慢】）
支持数据追加，不支持文件随机修改
不适用于大量的小文件

主要组成	说明
NameNode	管理HDFS的命名空间（好比目录）
DataNode	存储实际的数据块

2.1.2、MapReduce

分布式计算框架
Map（映射）；Reduce（归约）
用途：大规模数据集（>1TB）的并行运算

词频统计示例

2.1.3、YARN

Apache Hadoop YARN
Yet Another Resource Negotiator
Hadoop资源管理器
用途：分配CPU、内存…
解耦思想：将资源管理和应用程序拆分为独立的守护进程
例如：MapReduce、Spark等可以在YARN上运行

YARN架构	说明
Resource Manager	监控`NodeManager`
Node Manager	单节点资源管理
Container	包含内存、CPU、磁盘、网络等元素
Application Master	第一个`Container`；负责提交作业和协调其它旗下的`Container`

2.2、ZooKeeper

开源的分布式应用程序协调服务
用途：配置维护、域名服务、分布式同步、组服务…

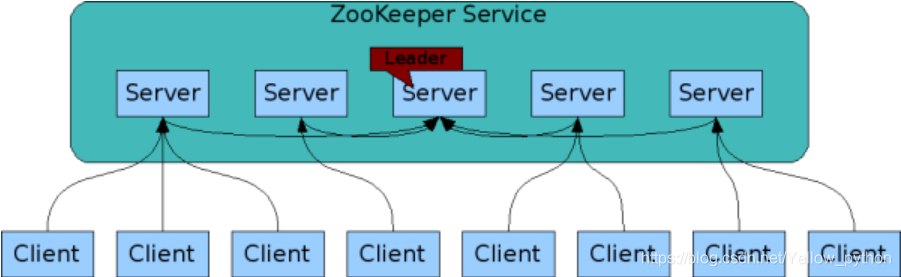

使用分布式进程来统一共享命名空间

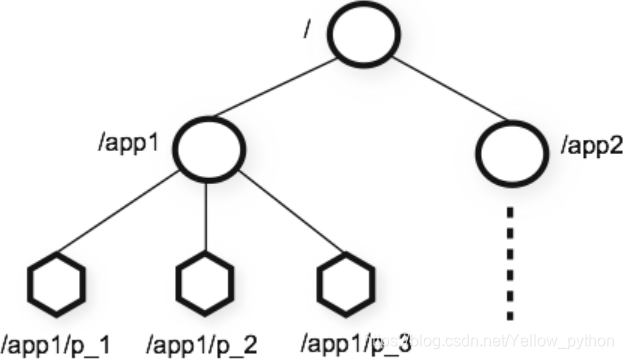

层次命名空间（Hierarchical Namespace）

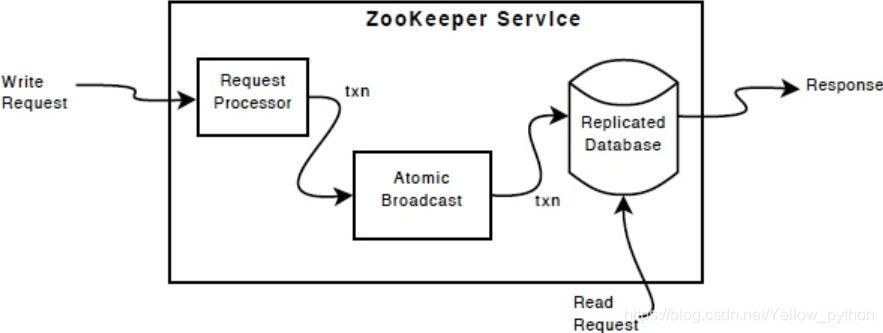

ZooKeeper服务组件

2.3、HIVE

基于Hadoop的数据仓库工具
将结构化的数据文件映射为数据库表，并提供SQL功能；
能将SQL语句转变成MapReduce任务来执行
用途：非实时大量不可变数据的批处理作业（离线数仓）

2.4、Flume

海量日志采集、聚合、传输的系统
基于流式架构
入门功能：实时监控【单个追加文件、目录下多个新文件、目录下的多个追加文件】

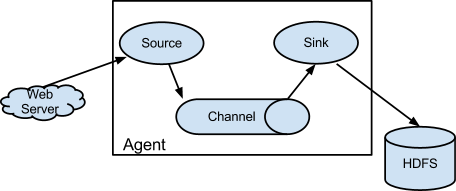

概念图

Agent：是一个JVM进程，包括 Source、Channel、Sink
Source：收集数据
Channel：缓冲区
Sink：输出数据，写到HDFS

2.5、Sqoop

开源的数据传输工具
主用在Hadoop（HDFS）与传统的数据库（MySQL、Oracle…）之间

2.6、Spark

Apache Spark^TM
大数据实时计算引擎
在Scala语言中实现

库	说明	备注
Spark SQL	结构化数据处理	无缝接合Spark和SQL的混合编程
Spark Streaming	流式数据实时计算	微批处理，有d延迟
SparkML	机器学习	分类、回归、聚类、协同过滤…
GraphX	图计算

2.7、HBase

Hadoop Database
开源的、分布式的、面向列的、存储结构化数据的数据库
数据存储在HDFS
物理存储结构Key-Value型，就像一个多维Map；Key-Value可以映射为大型二维单表
数据存储策略：冷热数据架构
有Phoenix的插件，可以满足二级索引和SQL的需求

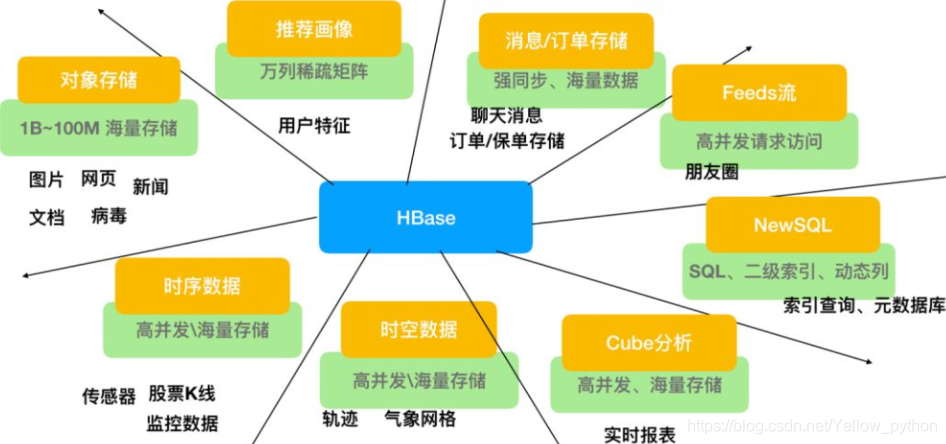

应用场景

一些应用场景	e.g.
对象存储	网页、图片
稀疏矩阵	用户画像
时空数据	轨迹（xx打车）、气象网格
Feeds流	微博、朋友圈
时序数据	心电图

3、流程设计

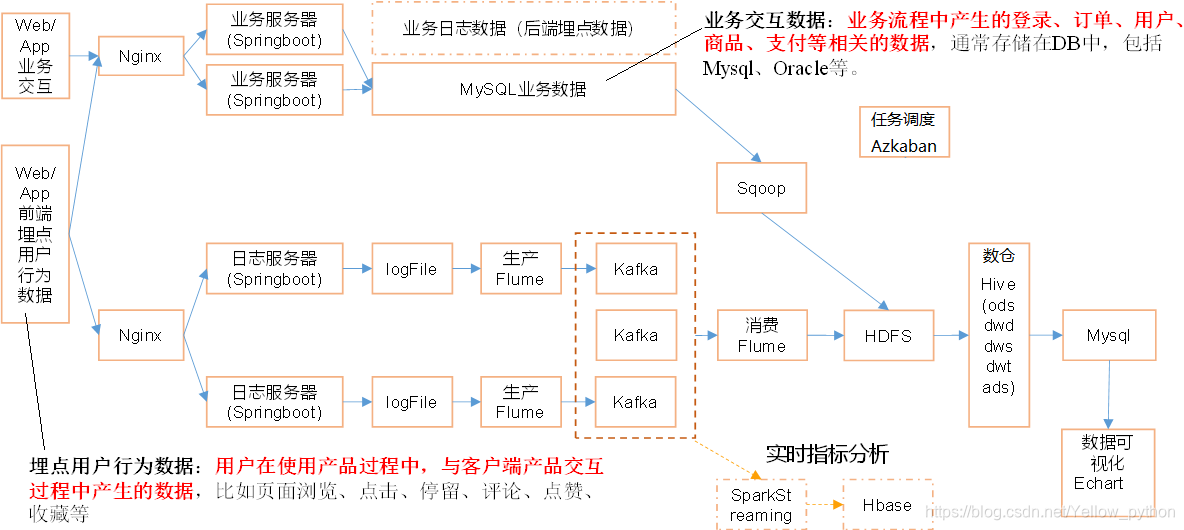

电商项目示例	e.g.
数据来源	业务数据、日志数据
数据传输	Flume、Sqoop
数据存储	HDFS、Kafka、MySQL、Redis、ClickHouse
计算资源管理	YARN
数据计算	HIVE、Spark、Flink
任务调度	Azkaban
集群监控	Zabbix
元数据管理	Atlas
权限管理	Ranger

数仓分层	full name	译名	说明
1、ODS	Operation Data Store	原始层	原始数据
1.5、DIM	Dimension	维度层	维度数据
2、DWD	Data Warehouse Detail	明细层	明细数据
3、DWS	Data Warehouse Service	服务层	数据按日期汇总
4、DWT	Data Warehouse Topic	主题层	数据按主题汇总
5、ADS	Application Data Store	应用层	业务报表

4、为什么要用大数据技术？

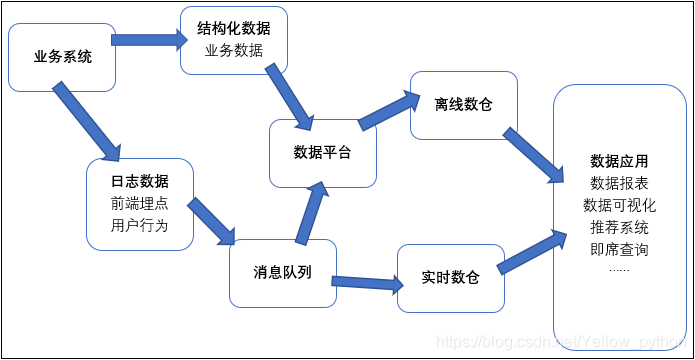

如图业务需求，Python+MySQL就能快速实现【data=>value】，为什么还要用大数据技术？

用MySQL来实现数仓不香吗？	MySQL	HDFS
热扩展	麻烦	简单
单个表过大	按时间分表	不用分表

算法方面对比	Python	Spark ML
内存不够时	换机器	加机器
开发效率	胜出
复杂操作	胜出
离线计算	胜出
深度学习	胜出
大数据实时计算		胜出

流数据实时计算对比	Python	Spark Streaming
内存不够时	换机器	加机器
开发效率	胜出
复杂操作	胜出
大数据场景		胜出

5、人员需求

6、补充

en	🔉	cn
distributed	dɪˈstrɪbjuːtɪd	分布式的
negotiator	nɪˈɡoʊʃieɪtər	谈判者
negotiate	nɪˈɡoʊʃieɪt	v 谈判
keeper	ˈkiːpər	监护人；饲养员
flume	fluːm	n. 水道
agent	ˈeɪdʒənt	n. 代理人；adj. 代理的
sink	sɪŋk	v. 下沉；n. 水槽
resource	ˈriːsɔːrs	n. 资源，财力；vi. 向…提供资金
source	sɔːrs	n. 来源；水源
store	stɔːr	n. 士多；vn 贮藏
warehouse	ˈweəhaʊs	仓库
container	kənˈteɪnər	集装箱；容器
manager	ˈmænɪdʒər	n. 经理；管理人员
presto	ˈprestoʊ	adj. 急板的
kilobyte（KB）	ˈkɪləbaɪt	千字节，1024字节
megabyte（MB）	ˈmeɡəbaɪt	兆字节
gigabyte（GB）	ˈɡɪɡəbaɪt	十亿字节
terabyte（TB）	ˈterəbaɪt	万亿字节；兆兆字节；太字节
petabyte（PB）	'petəbaɪt	拍字节或千万亿字节或千T字节
