基于Qt和C++的海康网络摄像头SDK开发，详细步骤

原创已于 2025-04-02 20:46:12 修改 · 6.6k 阅读

90 ·

CC 4.0 BY-SA版权

文章标签：

#c++ #qt

于 2024-10-07 16:10:11 首次发布

一、准备工作

1.从 Qt 官方网站（https://www.qt.io/download - open - source）下载适合您操作系统的 Qt 版本并安装。我这里安装的是Qt5.14

2.下载海康摄像头SDK

在网站（https://open.hikvision.com/download/5cda567cf47ae80dd41a54b3?type=10）可以下载海康SDK，我这里下载的是win64位的SDK

解压之后的文件内容如下：

其中lib文件夹是库文件目录下所有的.lib的库，以后会用到。

3.下载设备网络搜索工具

在海康威视官网上，服务支持，工具专区里面下载并安装设备网络搜索工具。

电脑连接摄像头，打开设备网络搜索工具

4.设置IP地址

在设备网络搜索工具里面完成在线摄像头IP地址的修改，输入自己的密码保存。我这里设置的IP地址为192.168.43.1

之后还要在电脑上完成IP地址的设置。在控制面板上面搜索，查看网络连接，找到以太网2

右击进入属性页面，找到Internet协议版本4（TCP/IPv4），选择使用下面的IP地址，进行如下IP地址设置，设置IP地址必须为192.168.43.X，X可以为任意不为1的数。

5.网络连接

在浏览器中输入设备的IP地址，然后登陆即可（默认的账号为admin，密码是在设备网络搜索工具设置的密码

如果第一次进去没有画面就需要下载插件，点击右上角的插件下载即可，可以看到能在网页里面出现摄像头画面。

二、建立qt项目

首先海康摄像头开发需要qt里面配置MSVC的编译环境，可以在工具，选项里面配置

我这里电脑安装的是2022的VS，qt是qt5，所以MSVC是红色的，但是可以正常使用。

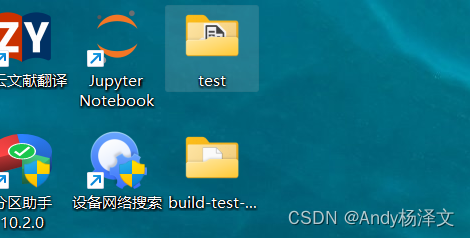

新建qt的mainwindow，运行之后出现两个文件夹，一个test（项目名称），一个build开头的文件夹。

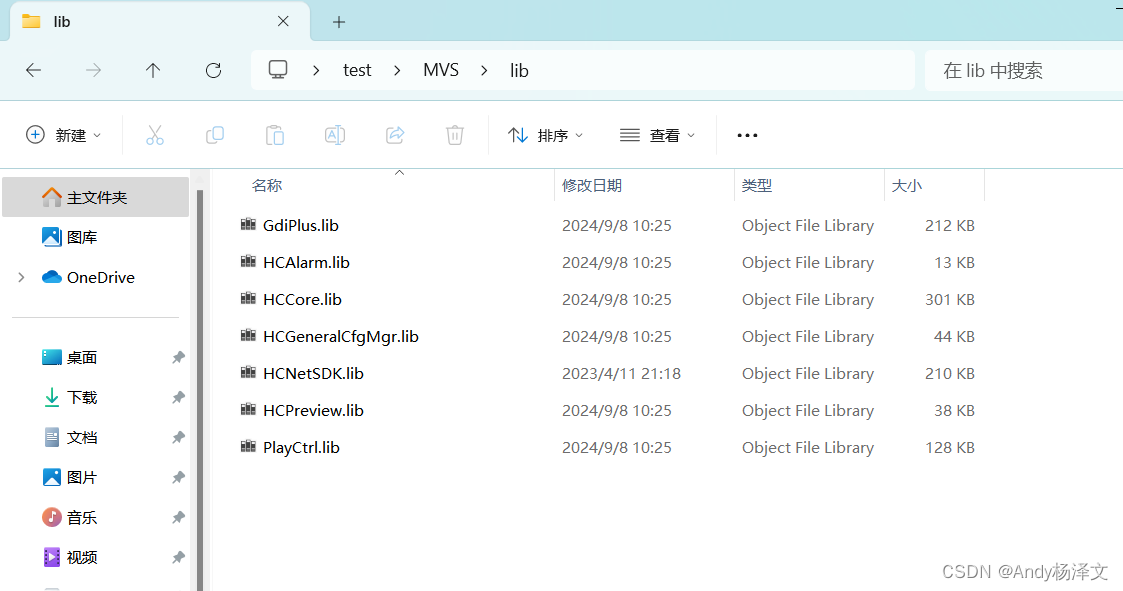

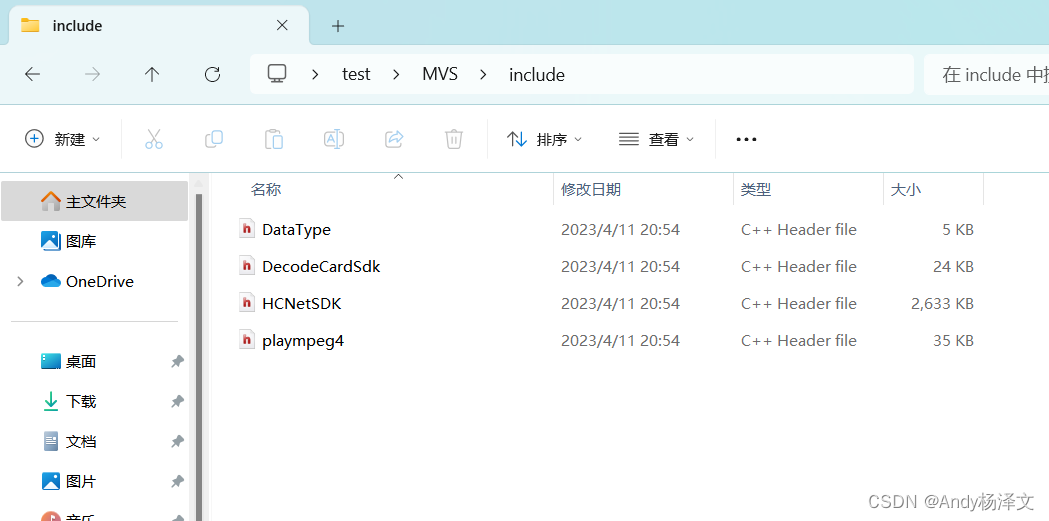

在test文件夹里面新建一个MVS的文件夹，里面再新建两个文件夹，一个命名为lib，一个命名为include。lib文件夹里面放所有的.lib库文件，include文件夹里面放所有的.h头文件。库文件和头文件在SDK包解压出来文件里面。

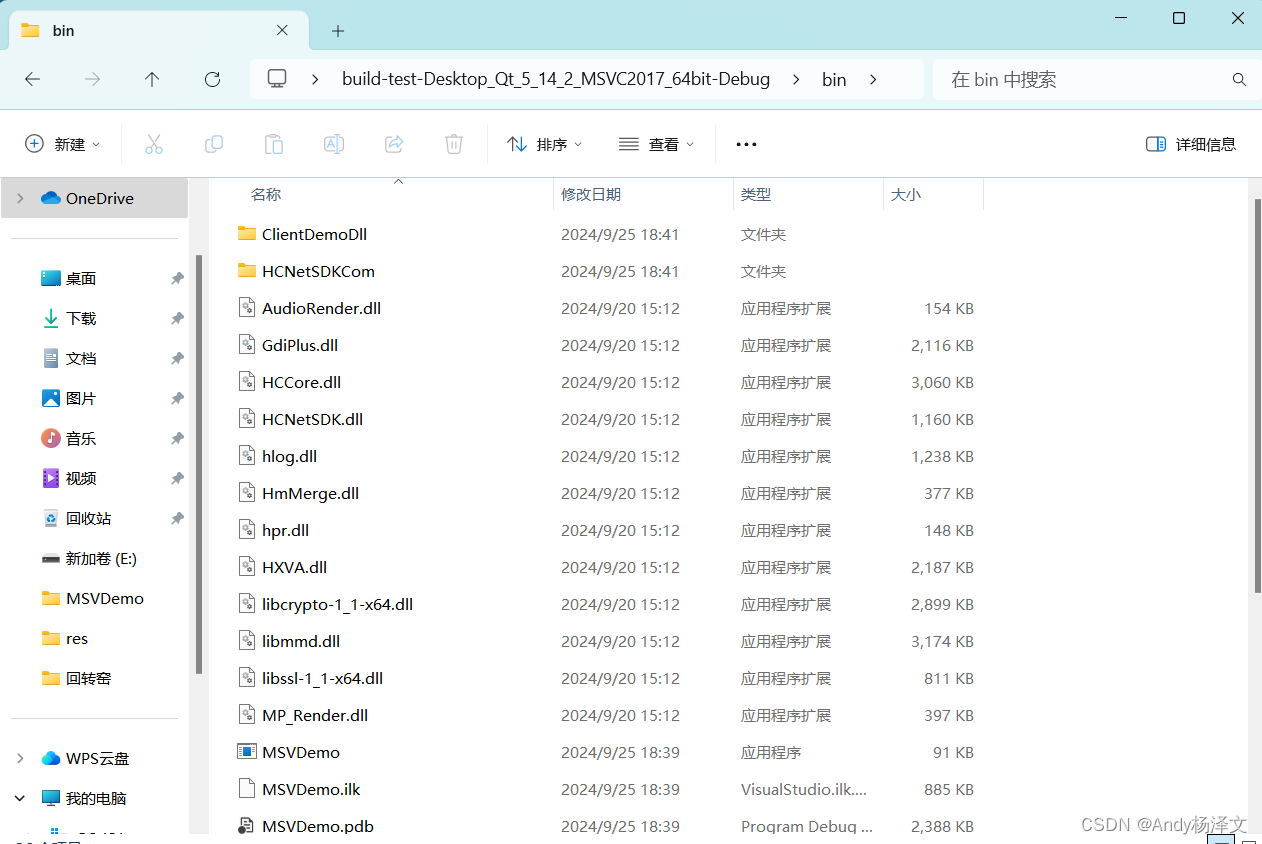

之后在build文件夹里面新建一个命名为bin的文件夹，将所有的.dll文件放在里面。如果图方便也可以将库文件目录下所以文件包括.lib放在里面。

三、编写程序

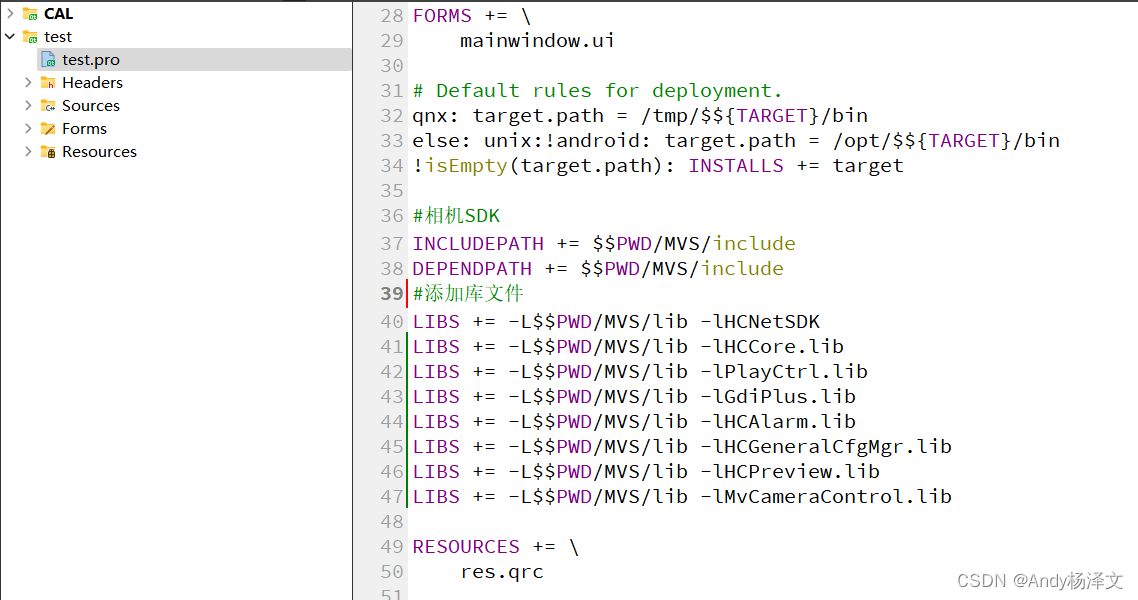

在将库文件和头文件添加到项目中后，打开.pro的项目文件，在pro文件里面添加路径以及库文件。

里面的.pro项目文件的代码如下：

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

CONFIG += c++11

MOC_DIR         = temp/moc
RCC_DIR         = temp/rcc
UI_DIR          = temp/ui
OBJECTS_DIR     = temp/obj
DESTDIR         = bin

#QMAKE_CXXFLAGS += /utf-8
# You can make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0

SOURCES += \
    MvCamera.cpp \
    MvCamera.cpp \
    main.cpp \
    mainwindow.cpp

HEADERS += \
    MvCamera.h \
    mainwindow.h

FORMS += \
    mainwindow.ui

# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target

#相机SDK
INCLUDEPATH += $$PWD/MVS/include
DEPENDPATH += $$PWD/MVS/include
#添加库文件
LIBS += -L$$PWD/MVS/lib -lHCNetSDK
#LIBS += -L$$PWD/MVS/lib -lHCCore.lib
#LIBS += -L$$PWD/MVS/lib -lPlayCtrl.lib
#LIBS += -L$$PWD/MVS/lib -lGdiPlus.lib
#LIBS += -L$$PWD/MVS/lib -lHCAlarm.lib
#LIBS += -L$$PWD/MVS/lib -lHCGeneralCfgMgr.lib
#LIBS += -L$$PWD/MVS/lib -lHCPreview.lib
#LIBS += -L$$PWD/MVS/lib -lMvCameraControl.lib

#win32 {
#         LIBS += -LD:/Anaconda/libs -lpython311
#      }

#INCLUDEPATH += C:/Users/Andy/AppData/Roaming/Python/Python311/site-packages/paddle

RESOURCES += \
    res.qrc

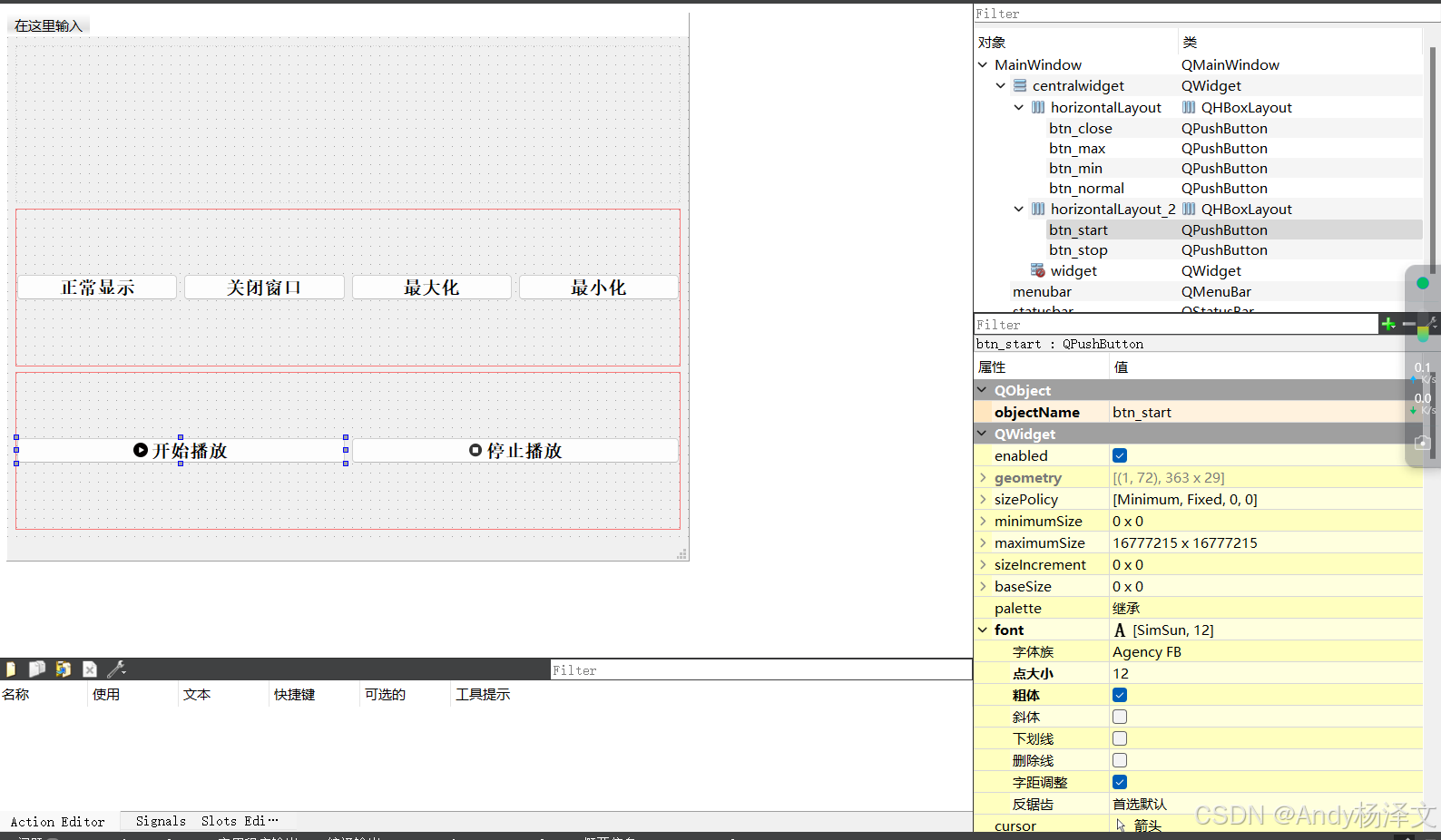

之后可以在.ui界面在拖动各种控件，完成界面的设计

接下来就是视频播放的代码，我在这里新建了一个MvCamera.h以及MvCamera.cpp的文件

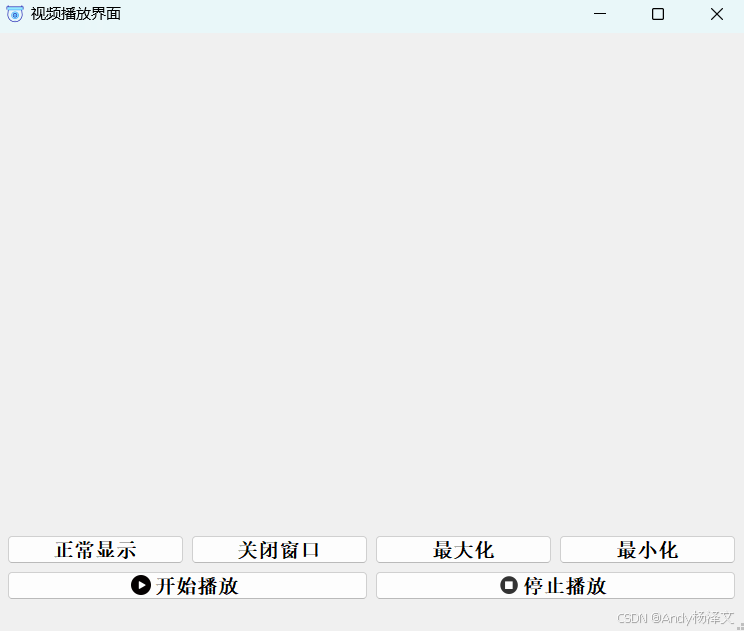

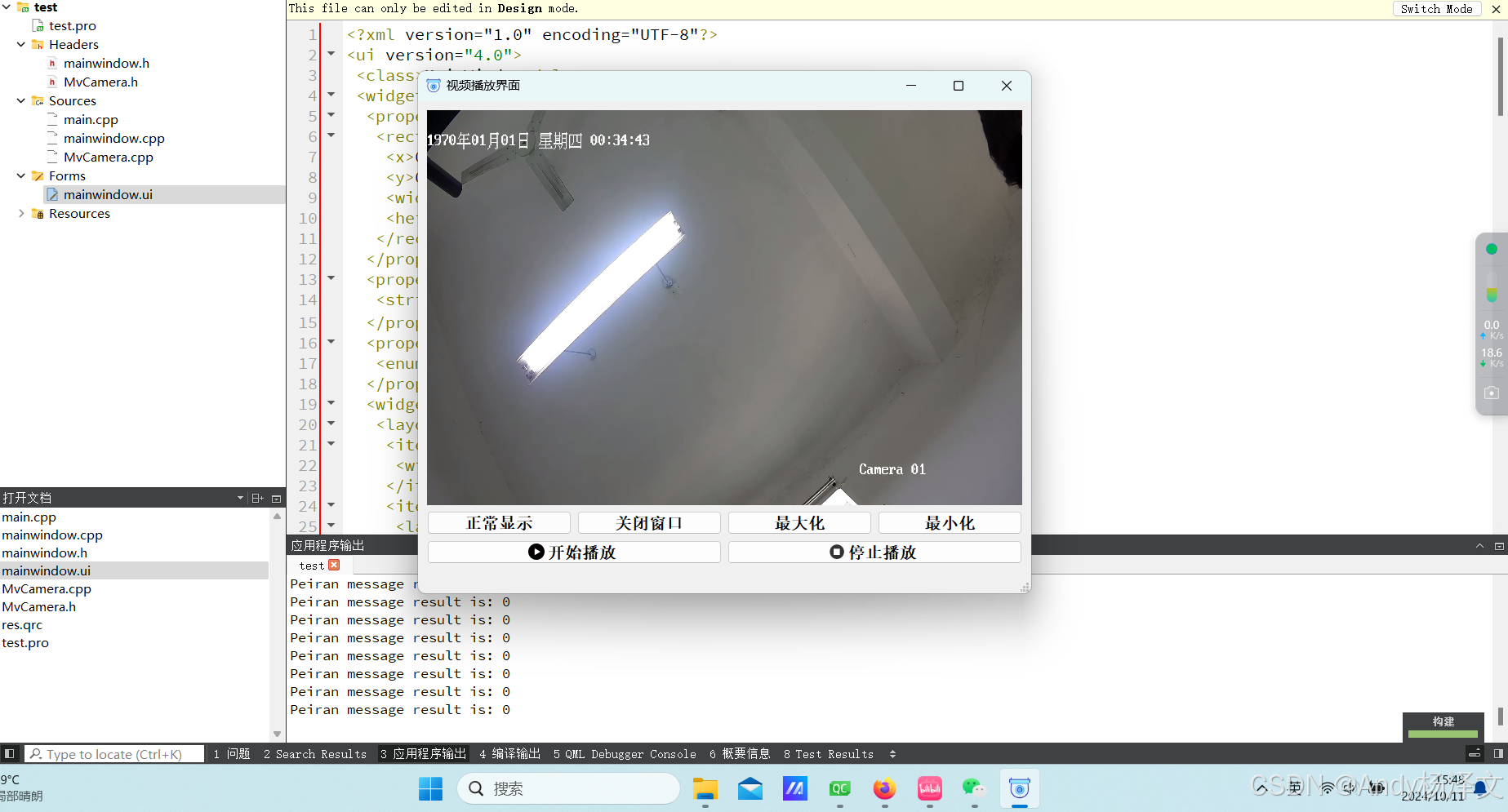

在mainwindow.cpp里面输入自己的IP，用户名，密码登录，可以在ui界面的widget里面播放摄像头画面。这里有一些导入python深度学习模型的代码，我注释掉了，与本文无关，里面只有开始播放，停止播放以及一些窗口操作的代码，欢迎大家完善补充。代码我也发布了。

代码如下：

1.mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H
#include <QCoreApplication>
#include <QProcess>
#include <QApplication>
#include <QDebug>
#include <QMainWindow>
#include "QPushButton"

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private slots:
    void on_btn_start_clicked();

    void on_btn_stop_clicked();

    void on_btn_close_clicked();

    void on_btn_max_clicked();

    void on_btn_min_clicked();

    void on_btn_normal_clicked();

private:
    Ui::MainWindow *ui;

};
#endif // MAINWINDOW_H

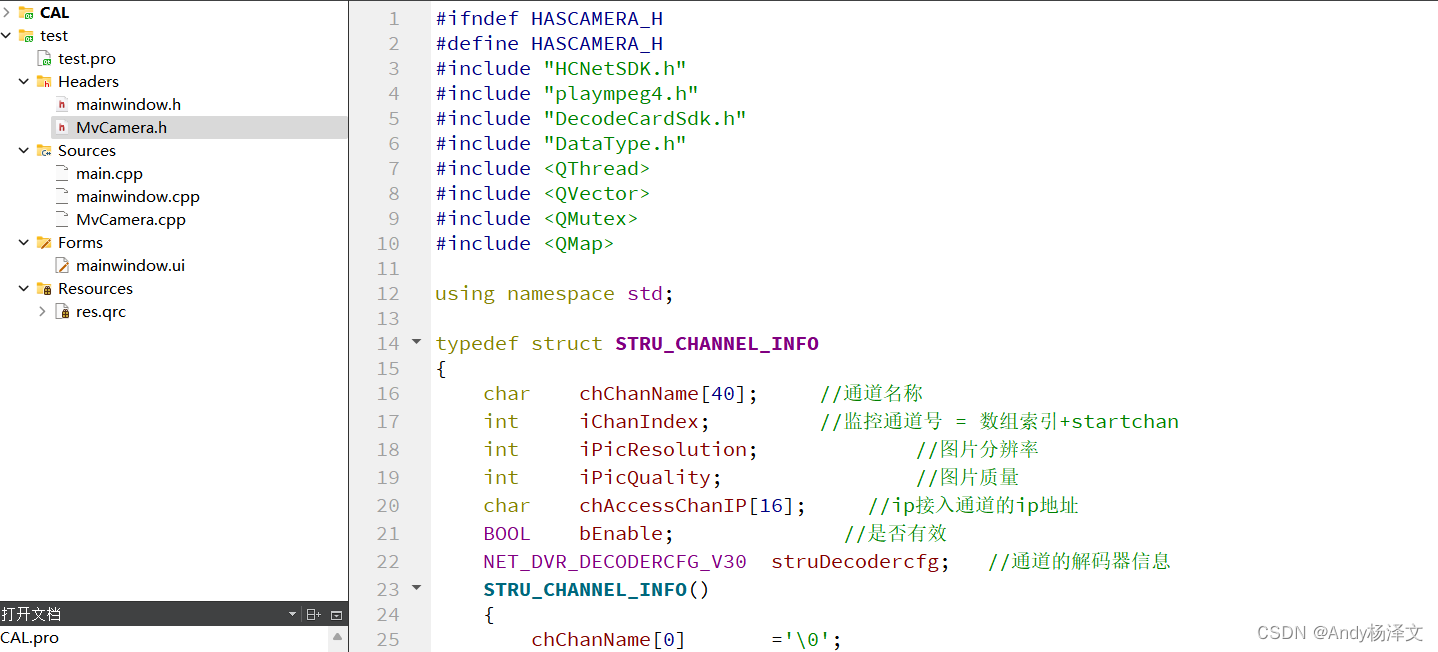

2.MvCamera.h

#ifndef HASCAMERA_H
#define HASCAMERA_H
#include "HCNetSDK.h"
#include "plaympeg4.h"
#include "DecodeCardSdk.h"
#include "DataType.h"
#include <QThread>
#include <QVector>
#include <QMutex>
#include <QMap>

using namespace std;

typedef struct STRU_CHANNEL_INFO
{
    char    chChanName[40];     //通道名称
    int		iChanIndex;			//监控通道号 = 数组索引+startchan
    int		iPicResolution;				//图片分辨率
    int		iPicQuality;				//图片质量
    char	chAccessChanIP[16];     //ip接入通道的ip地址
    BOOL    bEnable;              //是否有效
    NET_DVR_DECODERCFG_V30  struDecodercfg;   //通道的解码器信息
    STRU_CHANNEL_INFO()
    {
        chChanName[0]       ='\0';
        iChanIndex          = -1;
        iPicResolution		= 0;
        iPicQuality			= 2;
        chAccessChanIP[0]	= '\0';
        bEnable             = FALSE;
    }
}CHANNEL_INFO,*pCHANNEL_INFO;

typedef struct STRU_DEVICE_INFO
{

    LONG    lLoginID;
    int		iDeviceChanNum;		    //设备的通道数
    int		iStartChan;				//设备开始通道号
    int 	iIPChanNum;				//最大数字通道个数
    int 	iIPStartChan;			//数字通道起始通道号
    int		iEnableChanNum;			//有效通道数
    BOOL    bIPRet;                 //是否支持ip接入

    CHANNEL_INFO struChanInfo[MAX_CHANNUM_V30];


    STRU_DEVICE_INFO()
    {
         lLoginID = -1;
         iDeviceChanNum      =  -1;
         iStartChan          = 0;
         iIPChanNum          = 0;
         iEnableChanNum      = -1;
         bIPRet              = FALSE;
    }
}LOCAL_DEVICE_INFO,*pLOCAL_DEVICE_INFO;


//海康相机
class HASCamera : public QObject
{
    Q_OBJECT
public:
    static HASCamera* GetInstance()
    {
        static HASCamera s_Instance;
        return &s_Instance;
    }
    HASCamera();
    ~HASCamera();
    //登录
    bool login(const QString &ip, int port, const QString &username, const QString &password);
    //播放
    bool startPlay(const int& iChanIndex,const int& winId);
    //停止
    void stopPlay();


private:
    //登录信息
    LOCAL_DEVICE_INFO m_struDeviceInfo;
    //播放句柄
    LONG m_lPlayHandle;
};

#endif // HASCAMERA_H

3.main.cpp

#include "mainwindow.h"
#include <QCoreApplication>
#include <QProcess>
#include <QApplication>
#include <QDebug>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

//    //加载paddle_model.py模型
//    QProcess process;
//    QStringList args;
//    args << "paddle_model.py";
//    process.start("python", args);
//    process.waitForFinished();
//    //判断模型是否正确加载
//    if (process.exitCode() == 0)
//    {
//        qDebug() << "Python script executed successfully";
//        qDebug() << "Output: " << process.readAllStandardOutput();
//    }
//    else
//    {
//        qDebug() << "Error executing Python script";
//        qDebug() << "Error output: " << process.readAllStandardError();
//    }

    MainWindow w;
    w.show();
    return a.exec();
}

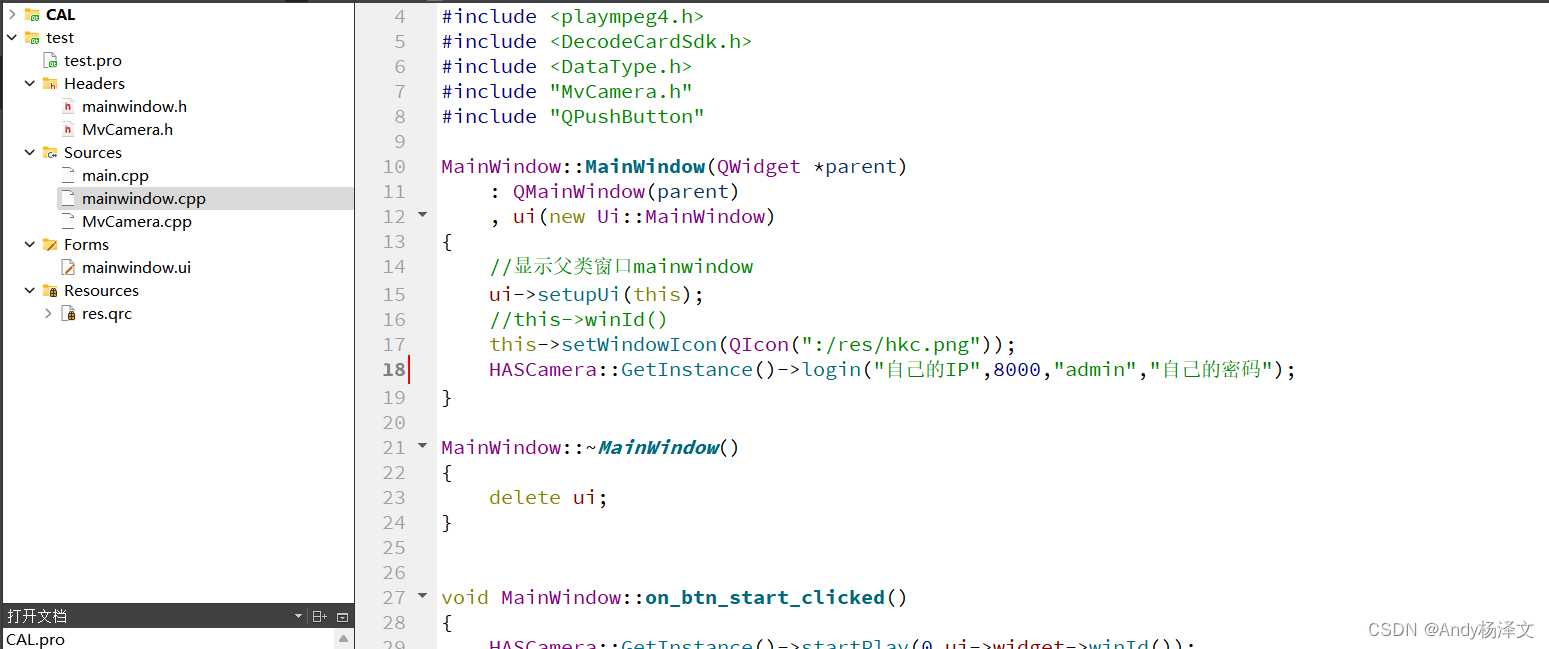

4.mainwindow.cpp

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "HCNetSDK.h"
#include <plaympeg4.h>
#include <DecodeCardSdk.h>
#include <DataType.h>
#include "MvCamera.h"
#include "QPushButton"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    //显示父类窗口mainwindow
    ui->setupUi(this);
    this->setWindowIcon(QIcon(":/res/hkc.png"));
    HASCamera::GetInstance()->login("192.168.43.1",8000,"admin","密码");
}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_btn_start_clicked()
{
    HASCamera::GetInstance()->startPlay(0,ui->widget->winId());
}

void MainWindow::on_btn_close_clicked()
{
    close();
}

void MainWindow::on_btn_max_clicked()
{
    showMaximized();
}

void MainWindow::on_btn_min_clicked()
{
    showMinimized();
}

void MainWindow::on_btn_normal_clicked()
{
    showNormal();
}

void MainWindow::on_btn_stop_clicked()
{
    HASCamera::GetInstance()->stopPlay();
}

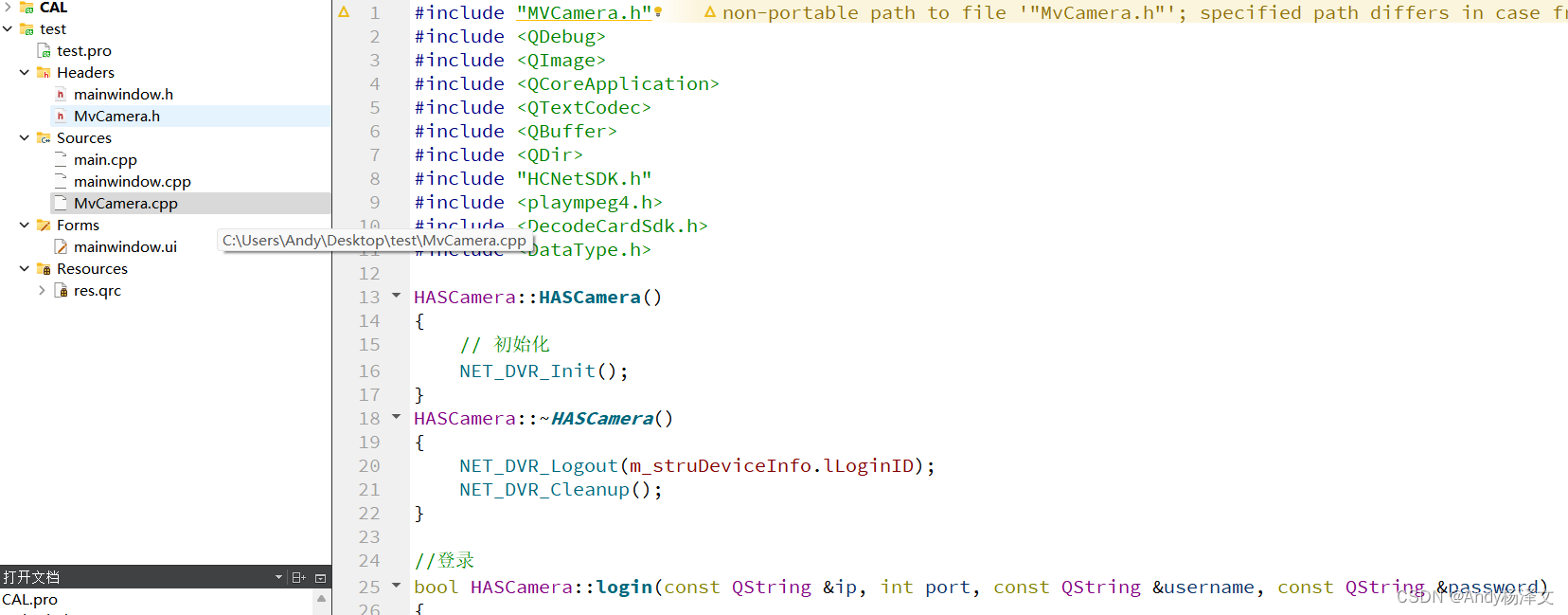

5.MvCamera.cpp

#include "MVCamera.h"
#include <QDebug>
#include <QImage>
#include <QCoreApplication>
#include <QTextCodec>
#include <QBuffer>
#include <QDir>
#include "HCNetSDK.h"
#include <plaympeg4.h>
#include <DecodeCardSdk.h>
#include <DataType.h>

HASCamera::HASCamera()
{
    // 初始化
    NET_DVR_Init();
}
HASCamera::~HASCamera()
{
    NET_DVR_Logout(m_struDeviceInfo.lLoginID);
    NET_DVR_Cleanup();
}

//登录
bool HASCamera::login(const QString &ip, int port, const QString &username, const QString &password)
{
    NET_DVR_DEVICEINFO_V30 DeviceInfoTmp;
    memset(&DeviceInfoTmp,0,sizeof(NET_DVR_DEVICEINFO_V30));

    LONG lLoginID = NET_DVR_Login_V30(ip.toLocal8Bit().data(), port,
                                  username.toLocal8Bit().data(),
                                  password.toLocal8Bit().data(),
                                  &DeviceInfoTmp);
    if(lLoginID == -1)
    {
        DWORD err=NET_DVR_GetLastError();
        qDebug()<<"错误代码："<<err;
        return false;
    }

    m_struDeviceInfo.lLoginID = lLoginID;
    m_struDeviceInfo.iDeviceChanNum = DeviceInfoTmp.byChanNum;
    m_struDeviceInfo.iIPChanNum = DeviceInfoTmp.byIPChanNum;
    m_struDeviceInfo.iStartChan  = DeviceInfoTmp.byStartChan;
    m_struDeviceInfo.iIPStartChan  = DeviceInfoTmp.byStartDChan;

    return true;
}


//开始播放
bool HASCamera::startPlay(const int &iChanIndex,const int& winId)
{
    NET_DVR_CLIENTINFO ClientInfo;
    ClientInfo.hPlayWnd     = (HWND)winId;
    ClientInfo.lChannel     = iChanIndex + 1;
    ClientInfo.lLinkMode    = 0;
    ClientInfo.sMultiCastIP = NULL;

    m_lPlayHandle = NET_DVR_RealPlay_V30(m_struDeviceInfo.lLoginID,&ClientInfo,NULL,NULL,TRUE);
    if(-1 == m_lPlayHandle)
    {
        DWORD err=NET_DVR_GetLastError();
        qDebug()<<"错误代码："<<err;
        return false;
    }
    return true;
}


//停止播放
void HASCamera::stopPlay()
{
    if(m_lPlayHandle != -1)
    {
        NET_DVR_StopRealPlay(m_lPlayHandle);
        m_lPlayHandle=-1;
    }
}
