UPPAAL简介
-
UPPAAL:
UPPAAL是一个用于建模、模拟和验证实时系统的集成环境。
它基于时序自动机理论,提供了易用的图形化界面,支持系统建模、属性规约、模型检查等功能。
官网:https://uppaal.org
手册/Reference:GUI Reference :: UPPAAL Documentation -
UPPAAL的主要特点包括:
- 提供直观的GUI界面
- 支持时间约束、同步通信等复杂机制
- 集成了模型检查器,可验证系统是否满足特定属性
- 提供仿真和调试功能,帮助理解系统行为
- 可扩展的框架,支持多种分析算法和工具
- 使用UPPAAL,开发人员可以构建时序自动机模型,并对其进行全面的形式化分析和验证,从而提高实时系统的可靠性和正确性。UPPAAL在嵌入式系统、协议设计、硬件电路等领域都有广泛应用。
安装 & 使用

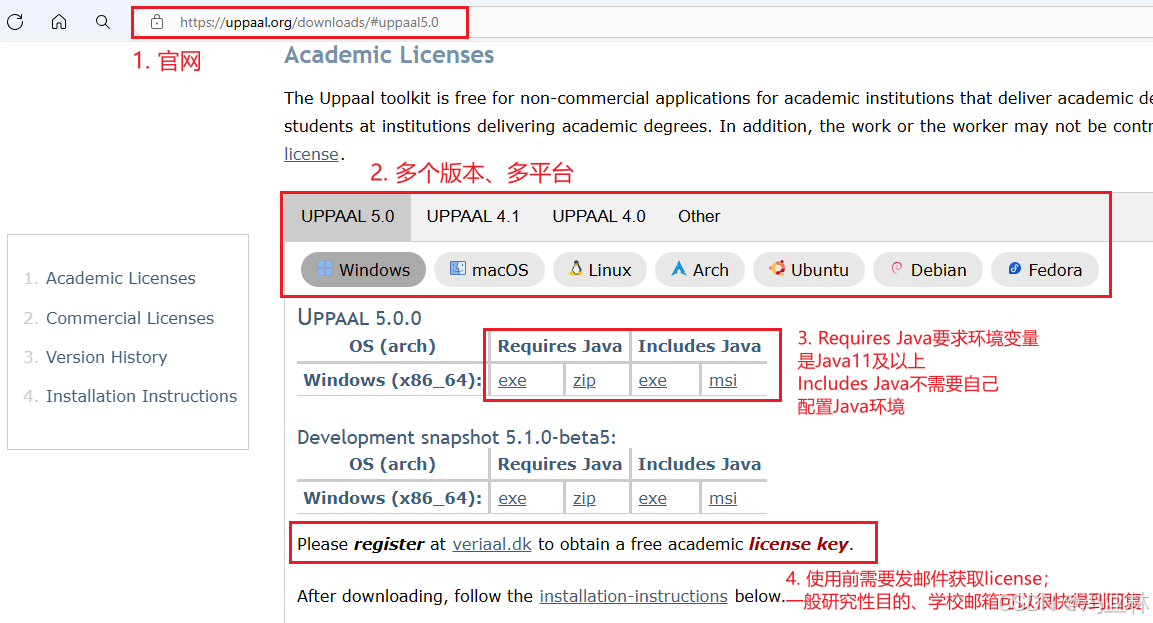

在UPPAAL的官网里很容易找到下载链接,基于JVM,作者们实现了多平台的发布。
因为JRE环境要求是Java11及以上,所以我感觉直接安装【Includes Java】的版本比较方便。
运行还需要license,license 申请得去veriall.dk这个链接这里发邮件,研究性目的、学校邮箱、研究机构一般很快就有回复。

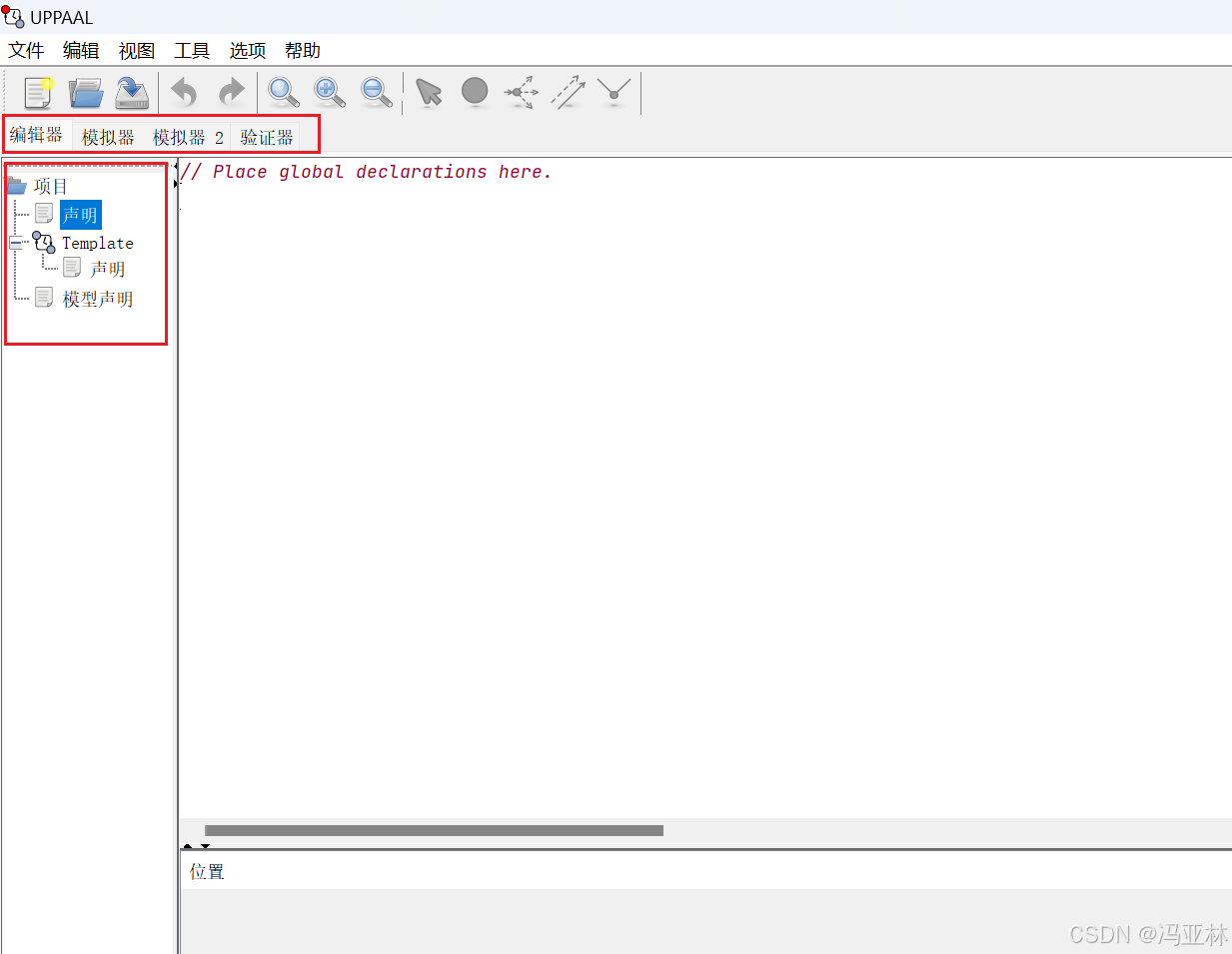

打开以后,GUI大概是这样,还挺漂亮的↓

我想到一个类比的方式来介绍这个项目目录的作用:
- 第一个【声明】文件,这里是一个全局作用域的声明和定义区。
- 下面这个【Template】以及Template里的子【声明】,是一个名为【Template】的状态机和该状态机局部所有的对象和声明。
- 可以类比为一个Java对象,以及他的成员变量
- 最后的【模型声明】类似C/Java里的main方法,就是启动项目、模拟项目前需要做的代码声明。
为了最快的介绍UPPAAL的使用,我感觉可以从几个example和几个外网帖子、示例上入手。
example
UPPAAL内置了很多example,照猫画虎是我们学习最快的途径。

fischer互斥算法
这里以经典的 fischer 互斥算法为例:
3.6.2.1 Fischer’s Protocol (nus.edu.sg)
Fischer协议是专为n个进程设计的互斥协议。它基于对共享变量进行原子读写的假设。在Fischer的协议中,通过对指令执行时间施加限制,从而确保了互斥性的实现,这造就了一个极其简洁的协议,且该协议在很大程度上依赖于时间的控制。
其实不懂fischer也无所谓,我们只是想看看在uppaal里他怎么实现
- 主界面和全局声明
打开 fischer.xml以后,我们发现:

- uppaal以xml定义其项目文件
- 它支持int类型;并且变量定义方式和C, Java差不多
- 用 typedef 自定义类型,这里
typedef int[1,6] id_t意思是定义了一个取值为1<=id_t<=6的类型id_t。
限制状态空间的取值在软件验证里非常重要,可以有效减少验证的成本。
- 状态机和局部声明
打开P,观察进程状态机:

我们发现状态机里有4个节点 A、cs(critical section)、req(请求资源)、wait(等待资源)
在req节点处还有一个不变式(Invariant):x<=k,这里的k是一个定义好的常量,比如3秒、5秒;x是一个clock类的局部变量,表示进程在这个状态停留了多久,req处的x<=k表示该进程pid最多停在req处k个时间单位。
关于最上面的那一栏【名字:P,参数:const id_t pid】表示,实例化这个状态机P,只需要一个id_t类的参数pid。因为 id_t∈[1,6],所以在模拟器里默认会有6个进程。

- 模型声明
模型声明文件类似C/Java里的main方法,主要用于实例化状态机。
这里的语法就是
system P(定义的状态机名称);P会有6个
或者
system P(1),P(2);明确指定pid=1或pid=2,那么P只有2个

- 模拟器
模拟器1类似单步执行、单步调试的模拟器;
模拟器2主要是【Random】提供了在状态空间里随机执行的模拟器。

- 验证器
在这里可以编辑和检验CTL规约

p–>q 等价于 A[] p imply q
A[] not deadlock 自动机无死锁
A[] for all (i:id_t) for all (j:id_t) P(i).cs && P(j).cs imply i==j 这是一个表示资源互斥的规约,即如果两个进程Pi, Pj都在临界区,说明i=j,两者是同一进程。
当然这里也比较有趣的是这个 for all (var : type) expression(var) 的写法。
- 状态机的Location(点)、Edge(边)

Location上主要就是Invariant(不变式)来控制其状态;
边上有selection、update、guard、sync四种机制,相对麻烦一些。
fischer协议比较简单,不涉及sync和selection。
具体情况可以看:Edges :: UPPAAL Documentation
Locations are connected by edges. Edges are annotated with selections, guards, synchronisations and updates. Edges may also have branches of possible destinations with their own updates and probabilistic weights.
- Selections:主要用来选择变量/状态机对象
Selections non-deterministically bind a given identifier to a value in a given range. The other three labels of an edge are within the scope of this binding.- Guards:定义边的启用条件
An edge is enabled in a state if and only if the guard evaluates to true.- Synchronisation:状态机之间的通信机制
Processes can synchronize over channels. Edges labelled with complementary actions over a common channel synchronise.- Updates:更新状态
When an edge is traversed, the update expression of the edge is evaluated. The side effect of this expression changes the state of the system.- Weights
Edges emanating from a branchpoint can be assigned a probabilistic weight. The probability such edge-transition is proportional to the edge weight and inversely proportional to the sum of weights over all edges leaving that branchpoint.
理解 urgent channel
问答
Stack Overflow里有一个有趣的帖子,可以帮助我们理解UPPAAL里的urgent channel和自动机行为。原贴: https://stackoverflow.com/questions/56293991/understanding-urgent-channels-in-uppaal
有三个自动机(见下文),单一的全局声明紧急通道u;以及系统声明 system UrgentChannel, P1, P2;。据我理解,通过将u设置为紧急通道,从start到goal的转换必须被执行。
我想了解为什么属性P1.start --> P1.goal(注,等价于A[] P1.start–> P1.goal)没有得到满足。模拟器给出的反例在这里似乎并没有帮助。
下载模型在这里(https://pastebin.com/dD6hkrfc)。感谢您的阅读!
urgent chan u;

mariusm的回答:
模拟器中的反例有一段尾部标记为红色,这意味着这段轨迹将无限重复(P2可以执行芝诺循环)。基本上,Uppaal试图表明存在一个无限循环,这可能会阻止紧急转换到达目标状态。
如果你移除进程P2,那么该属性就会成立。
如果你关注的是活性属性(liveness properties),那么这样的芝诺循环是不希望出现的,因此Uppaal正确地将其报告为一个反例。
这里涉及的概念包括:
- Zeno Loop: 芝诺循环是指一系列越来越快的事件,以至于在有限时间内可以发生无限多次。在实时系统或模型检验中,芝诺循环通常被视为异常行为,因为它可能导致无限循环或死锁,阻碍了系统达到预期的目标状态。
- Liveness Properties: 它关注的是系统能否达到某些“好”的状态,比如是否能够继续运行、是否能完成任务等。与之相对的是安全性属性,关注系统是否能避免一些“坏”的状态。简单来说,安全性是系统不做坏事,liveness是系统能做好事(比如公平调度进程、任务最终能完成等)
个人的注解
poster可能觉得定义了一个urgent chan u,这个紧急信道u,因为 urgent修饰,它的作用是立即执行:
Urgent channels are similar to regular channels, except that it is not possible to delay in the source state if it is possible to trigger a synchronisation over an urgent channel. Notice that clock guards are not allowed on edges synchronising over urgent channels.
所以,在发出广播u!以后,系统全局下一步就会跳到u?这个监听u信道的边上执行。
但实际上不会,系统可能一直执行P2的那个循环,不停发出u!信号。这是很多情况下 A[] p imply q不成立的关键问题
