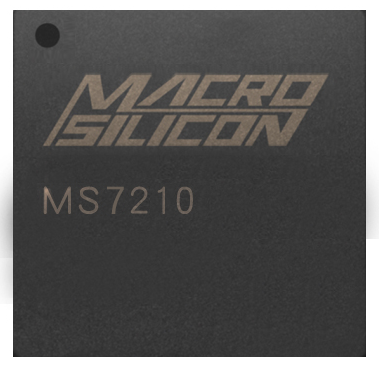

MS7210 是一款 HDMI 发送芯片，兼容 HDMI1.4b 及 HDMI 1.4b 下的视频 3D 传输格式。可以支持的最高分辨率高达 4K30Hz，最高采样率达到 300MHz.MS7210 支持 YUV 和 RGB 之间的色彩空间转换，数字接口支持 YUV 以及 RGB 格式输入。MS7210 的 IIS 接口以及 S/PDIF 接口支持高清音频的传输，其中 S/PDIF 接口既可以兼容IEC61937 标准下的压缩音频传输，同时还支持高比特音频（HBR）的传输，在高比特音频（HBR）模式下，音频采样率最高为 768KHz. MS7210 的 IIC 地址可以根据 SA 引脚进行选择。当 SA 引脚上拉到电源电压或者悬空时，地址为 0xB2。当 SA 引脚连接到 GND 时，地址为 0x56。
