芯片分享——MS9601A

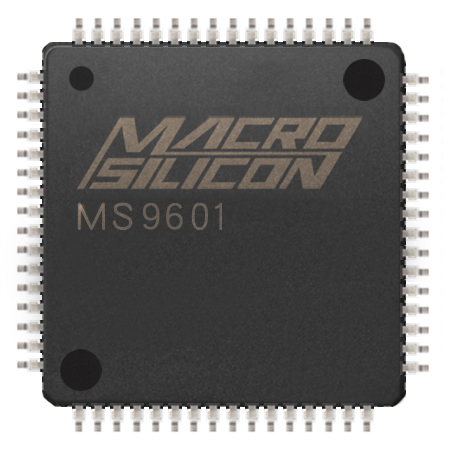

MS9601A是一款最高信号速率可达3Gbps的HDMI信号3进1出切换器芯片。在3Gbps的速率下，MS9601A可以支持4K×2K@30Hz和4K×2K(YCbCr4420)@60Hz分辨率的HDMI输入信号。芯片内同时集成了DDC和HPD通道的切换器，会和对应的TMDS通道同时进行切换。可以使用内置的2个电压转换器给芯片供电，不再需要额外的电源电路，节省了电路板面积和BOM成本为了更加灵活的使用，芯片可以选择使用具有内置代码的控制器或者具有2C接口的外部控制器进行控制。芯片拥有5个可配置的地址，在级联应用时会非常方便。HDMI输入端的均衡器和输出端的可调驱动能力可以适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。



功能特征

HDMI信号输入和输出 3路HDMI输入端口 1路HDMI输出端口 支持HDMI1.4b和DVI1.0标准 支持最高数据速率3Gbps 输入和输出端集成终端电阻 输入和输出支持直流和交流耦合 支持调整输入端均衡器 支持调整输出端信号幅度

控制     集成内部控制器和控制代码     支持外部2G控制接口     具有6个可选择的芯片地     支持遥控和按键输入切换通     集成DDC和PD通道切换器    集成5V转3.3V和1.8V电压转换器 封装     LQFP64 10mm x 10mm     符合RoHS

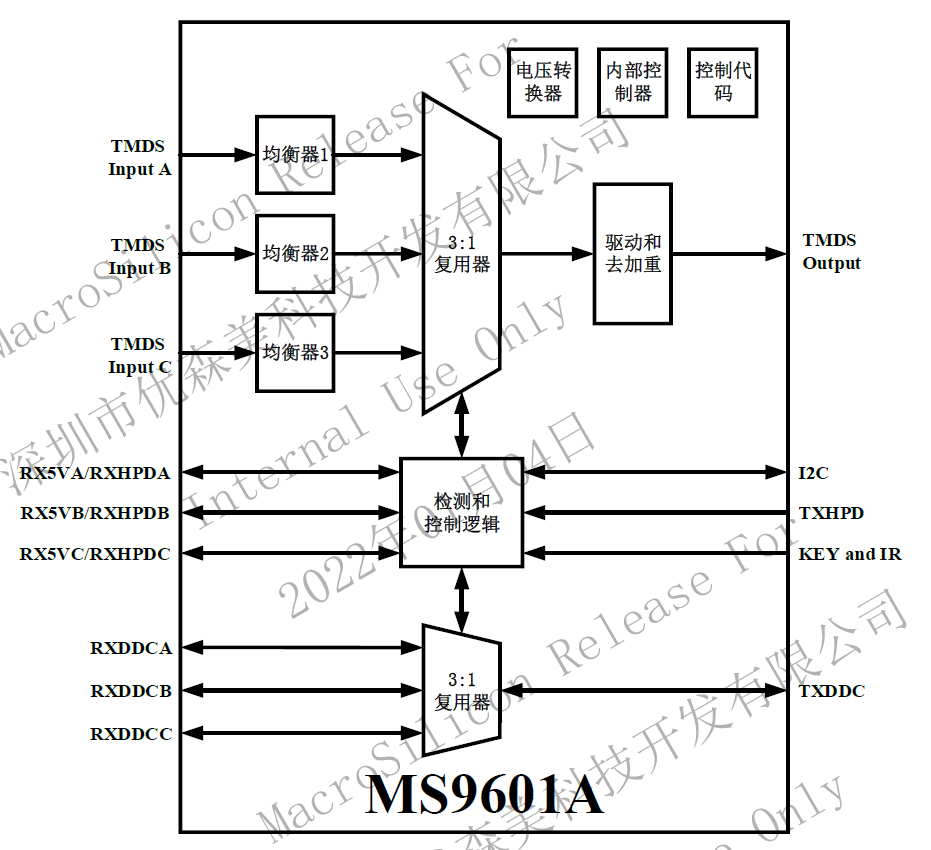

功能框图
