Route-6 - route_nat

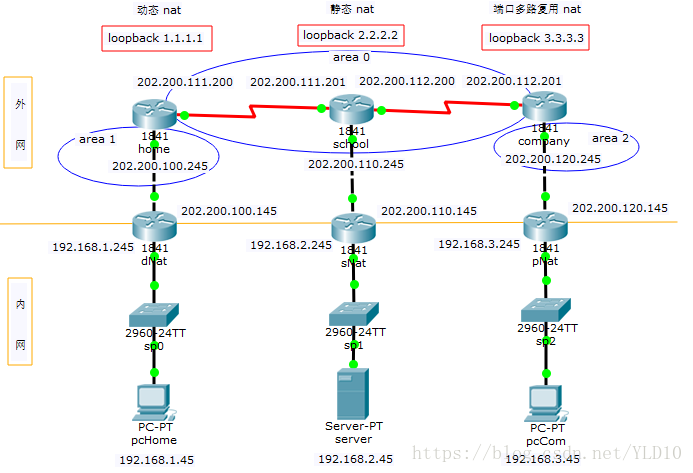

直接上拓扑图：

路由器配置

dNat router
动态 NAT 配置

config>> ip route 0.0.0.0 0.0.0.0 202.200.100.245  // 配置默认路由

config>> ip nat pool NAT 202.200.100.45 202.200.100.47 net 255.255.255.0  // 配置动态 nat 转换的地址池
config>> ip nat in sou list 1 pool NAT  // 配置动态 nat 映射
config>> acc 1 per 192.168.1.0 0.0.0.255  // 允许动态 nat 转换的内部地址范围
config>> int fa 0/0
config-if>> ip nat out  // 设置外部接口
config-if>> int fa 0/1
config-if>> ip nat in  // 设置内部接口
config-if>> end
dNat# wri

sNat router
静态 NAT 配置

config>> ip route 0.0.0.0 0.0.0.0 202.200.110.245  // 配置默认路由

config>> ip nat in sou sta 192.168.2.45 202.200.110.45  // IP 静态 NAT
config>> int fa 0/0
config-if>> ip nat out  // 设置外部接口
config-if>> int fa 0/1
config-if>> ip nat in  // 设置内部接口
config-if>> end
dNat# wri

pNat router
端口多路复用 NAT 配置

config>> ip route 0.0.0.0 0.0.0.0 202.200.120.245  // 配置默认路由

config>> ip nat pool NAT 202.200.120.45 202.200.120.47 net 255.255.255.0  // 配置复用 nat 转换的地址池
config>> ip nat in sou list 1 pool NAT overload  // 配置复用 nat 映射
config>> acc 1 per 192.168.3.0 0.0.0.255  // 允许复用 nat 转换的内部地址范围
config>> int fa 0/0
config-if>> ip nat out  // 设置外部接口
config-if>> int fa 0/1
config-if>> ip nat in  // 设置内部接口
config-if>> end
pNat# wri

配置验证

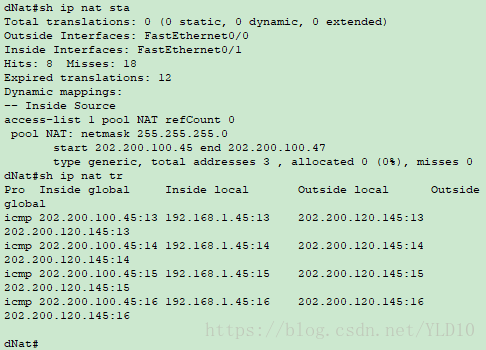

dNat router

dNat# sh ip nat sta
dNat# sh ip nat tr

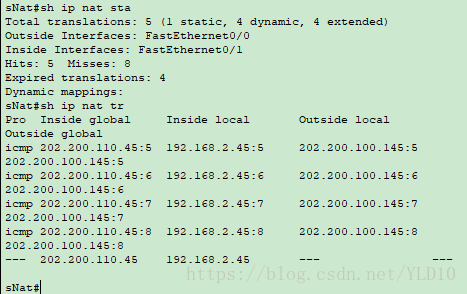

sNat router

sNat# sh ip nat sta
sNat# sh ip nat tr

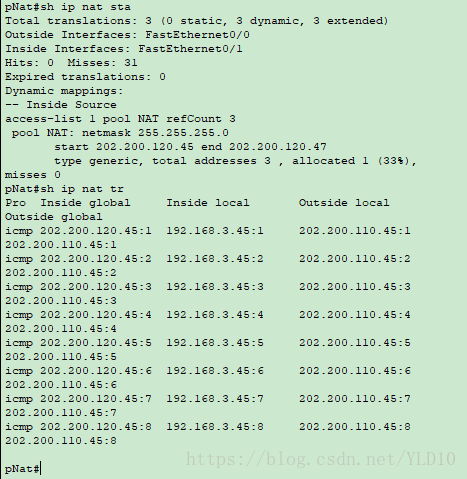

pNat router

pNat# sh ip nat sta
pNat# sh ip nat tr

结果验证

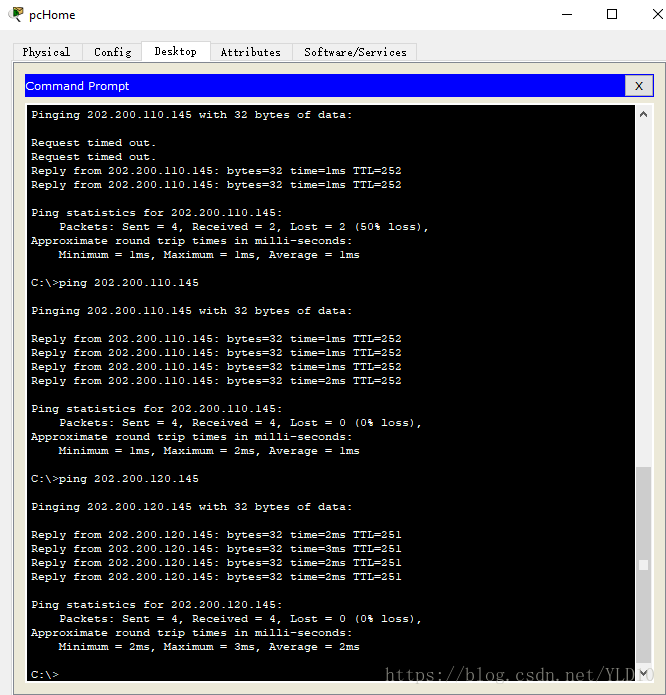

pcHome ping 外网

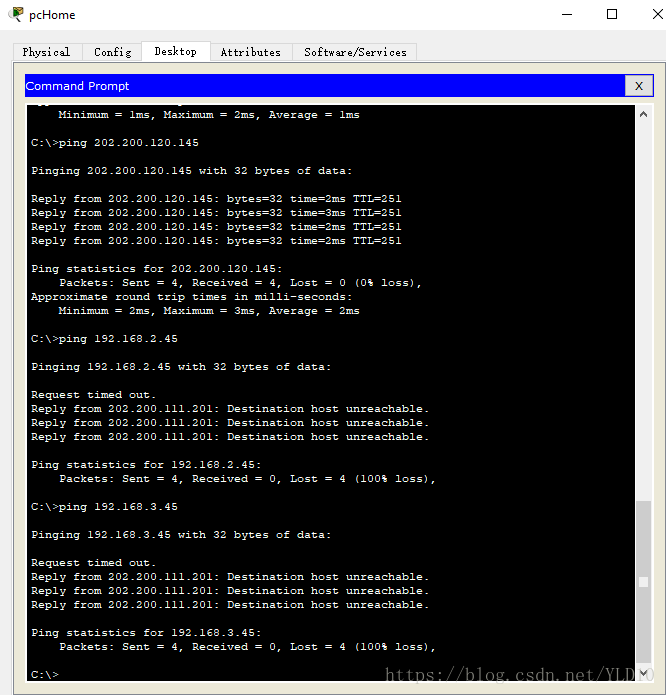

pcHome ping 其他内网

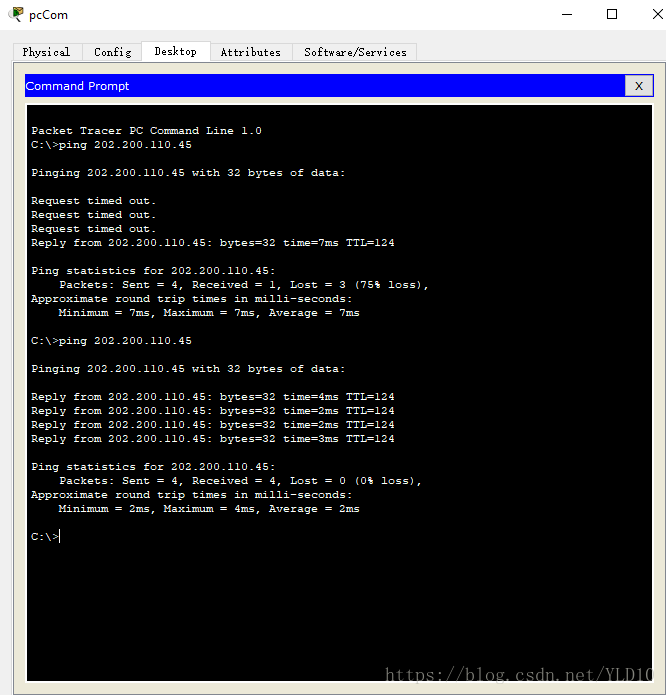

pcCom ping 静态 NAT 所绑定的公有地址

总结：

内网之间无法通过私有地址互相访问，但内网可以访问外网。在静态 nat 配置下的内网，可以通过其所绑定的公有地址被访问到，无论源地址来自外网还是内网。动态 nat 以及 pat 配置下的内网都是只能主动访问，而不能被访问。

pkt 文件在我的 github 上：https://github.com/YLD10/Route
