有限元分析的分析流程

对于我们这些做三维机械设计的工程人员来说，有限元分析主要是协助来做设计，以便找到更好的设计方案，对于设计人员应用的分析软件，应用要简单明了，今天我们就以SOLIDWORKS SIMULATION的软件为例，来了解了有限元分析的分析流程。

以一个带孔的矩形板的分析为例，如下图所示，一侧固定，一侧施加110000N均匀力，分析在这样的条件下，带孔矩形板的受力情况。

对于这种工况的分析，需要运用到线性的静态分析，所以选择的是静态算例，先来认识下界面情况：

分析预处理流程：

1、几何模型的创建：

几何模型创建是是一个简化的过程，只留下主要的部分，分析关心的部分。是一个规范的过程，极少有不确定性。

2、材料属性

材料属性通常从材料库中选择，它并不考虑缺陷或者表面条件等因素。比起几何模型的创建，它有更多的不确定性。

3、定义载荷

尽管只需少量的菜单选择就能完成载荷定义，但它包含了丰富的背景知识和假设，因为在现实中，只能大概的知道载荷和大小、分布和时间的依赖关系，必须在有限元分析中通过简化的假设做出近似的估计。因此，定义载荷时会产生较大的理想化误差，但是，我们仍将载荷用数值表达出来，以便于相关的有限元分析易于进行。

4、定义约束

定义边界条件是一个容易产生较大误差的地方。通常的误差来自于过约束模型，其后果是结果过于刚硬并低估了实际变形量和应力值。

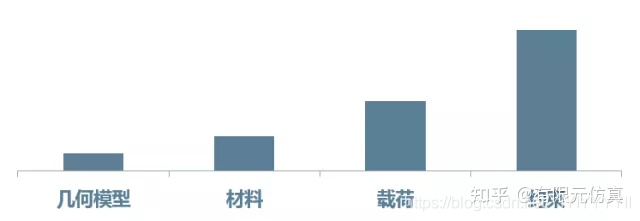

预处理处理的好，结果就会贴近实际情况，如果处理的不太好，就会有一定的误差，预处理的这四部分对结果的影响统计如下：

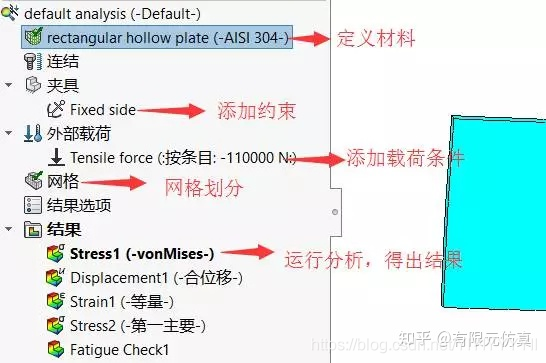

在Simulation里面的处理都是按照从上向下流程处理，全部操作均为鼠标右键，依次是：定义材料、添加约束、添加载荷条件、网格划分、运行分析，得到分析结果。

以上就是基于Simulation的分析流程，有兴趣的工程设计人员可以先尝试下哦！
