实验二 Wireshark

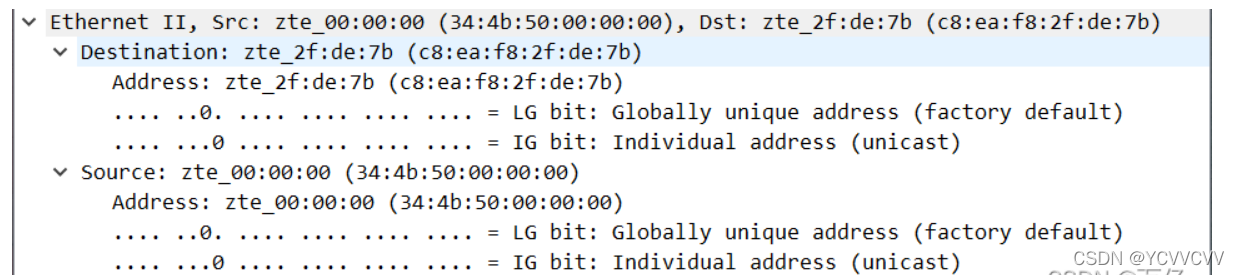

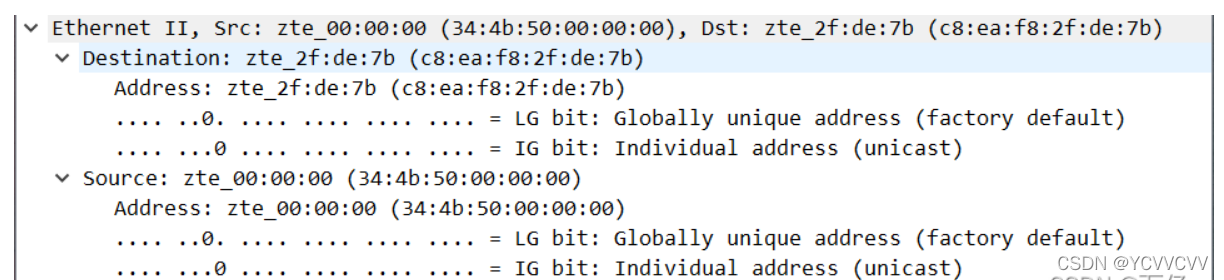

实验Part1 数据链路层实作一 熟悉 Ethernet 帧结构使用 Wireshark 任意进行抓包，查看Ethernet帧结构



目的MAC：zte_2f🇩🇪7b (c8:ea:f8:2f🇩🇪7b)
源MAC：zte_00:00:00 (34:4b:50:00:00:00)
类型：IPv4 (0x0800)
字段：



问题
你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因。

回答

抓包软件抓到的是去掉前导同步码、帧开始分界符、FCS之外的数据，wireshark把8字节的前序和4字节的FCS都给过滤了。
wireshark中所显示的报文长度是包含14字节以太类型头,但不计算尾部4字节校验FCS值。
即wireshark报文长度大小：14（以太类型头）＋20（ip头）＋（实际数据）
实作二 了解子网内/外通信时的 MAC 地址

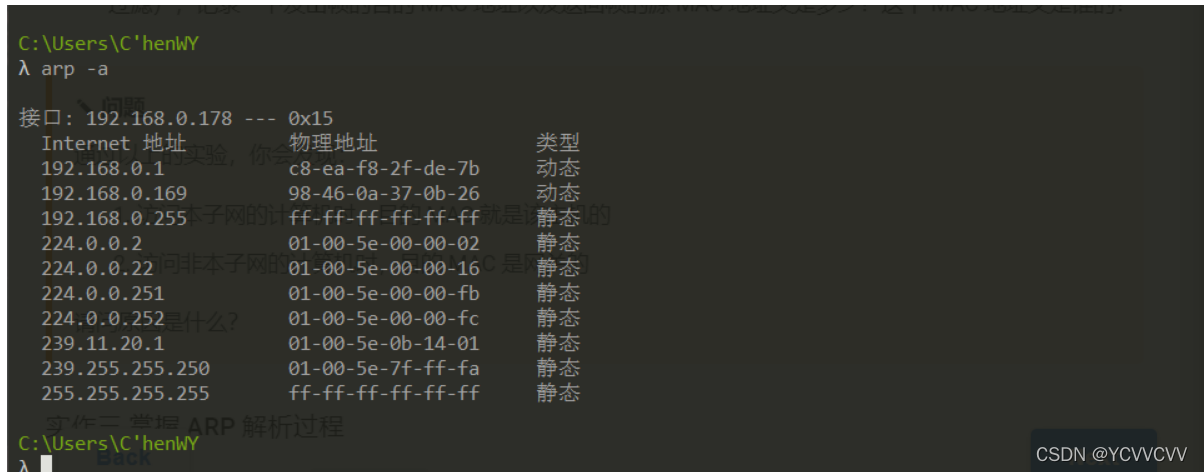

查看本机的地址解析缓存 arp -a

可以发现网关192.168.0.1的MAC为c8-ea-f8-2f-de-7b

ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

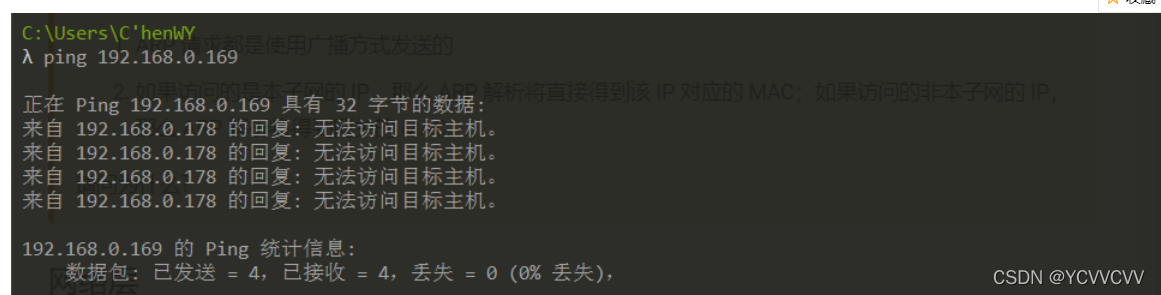

step1. ping 192.168.0.169

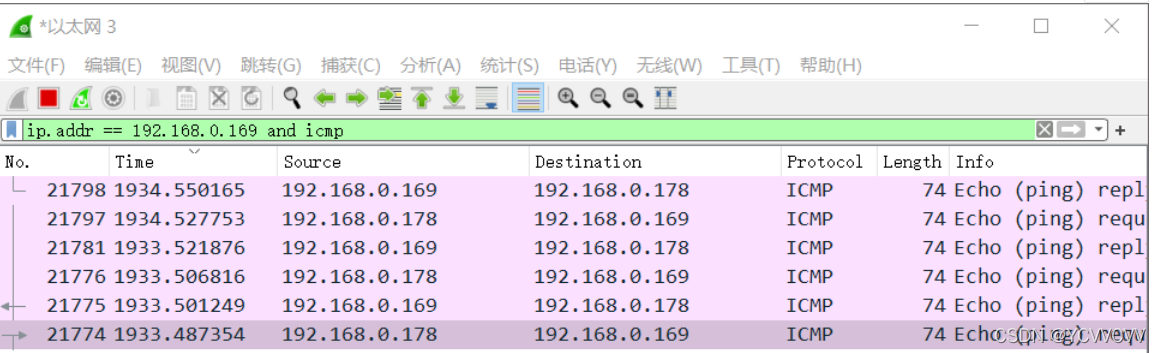

step2. 通过Wireshark，使用显示过滤器 ip.addr == 192.168.0.169 and icmp 抓包

发出帧的目的MAC：Destination: Apple_37:0b:26 (98:46:0a:37:0b:26)
返回帧的源MAC：Source: Apple_37:0b:26 (98:46:0a:37:0b:26)
这个MAC地址是192.168.0.169的。

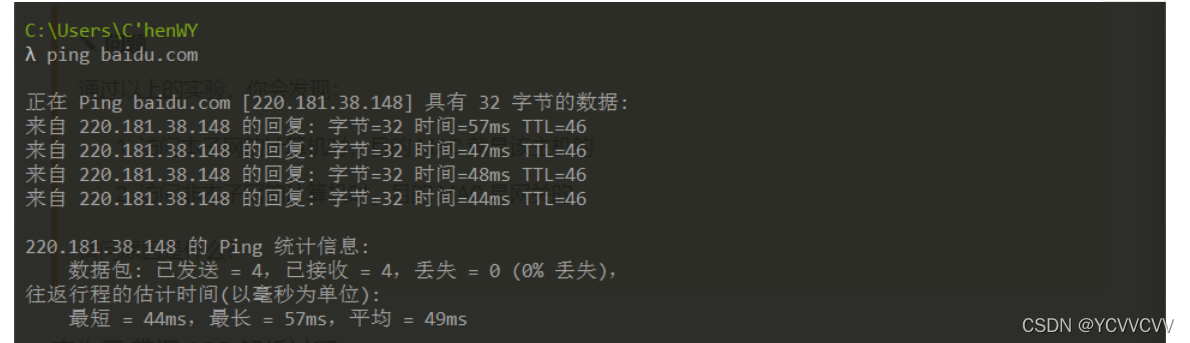

然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

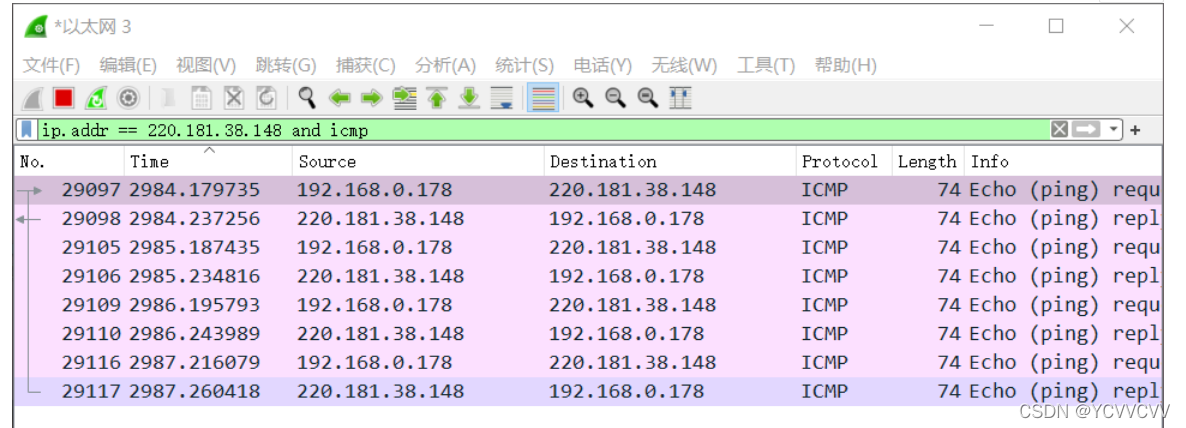

step2. 通过Wireshark，使用显示过滤器 ip.addr == 220.181.38.148 and icmp 抓包



发出帧的目的MAC：Destination: zte_2f:de:7b (c8:ea:f8:2f:de:7b)
返回帧的源MAC：Source: zte_2f:de:7b (c8:ea:f8:2f:de:7b)
这个MAC地址是网关的。

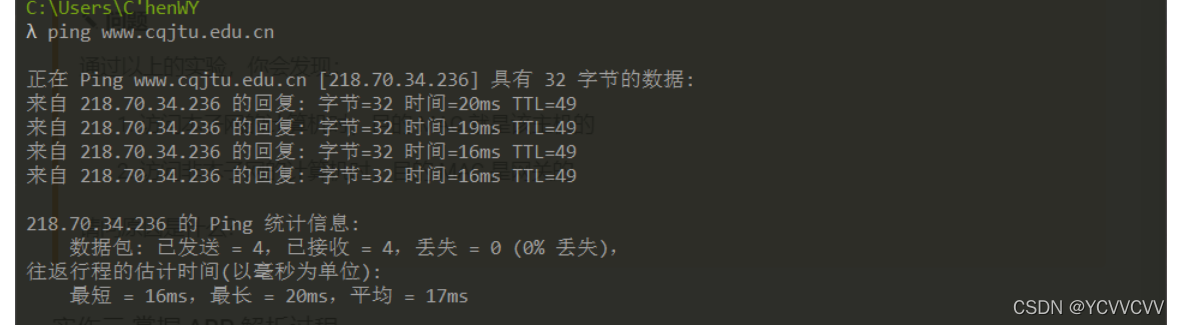

再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？

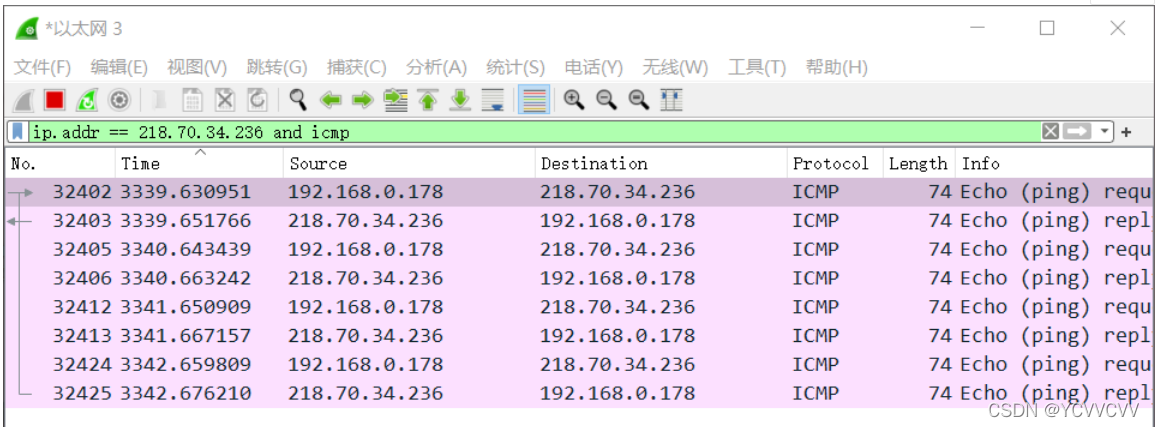

step2. 通过Wireshark，使用显示过滤器 ip.addr == 218.70.34.236 and icmp 抓包

发出帧的目的MAC：Destination: zte_2f:de:7b (c8:ea:f8:2f:de:7b)
返回帧的源MAC：Source: zte_2f:de:7b (c8:ea:f8:2f:de:7b)
这个MAC地址是网关的。

问题
通过以上的实验，你会发现：

访问本子网的计算机时，目的 MAC 就是该主机的
访问非本子网的计算机时，目的 MAC 是网关的
请问原因是什么？

回答
非本子网的信息必定经由子网网关发送给本机，同理本机发送到非本子网的信息的下个地址必定是网关的mac地址。而本子网内的可以直接到达。

实作三 掌握 ARP 解析过程

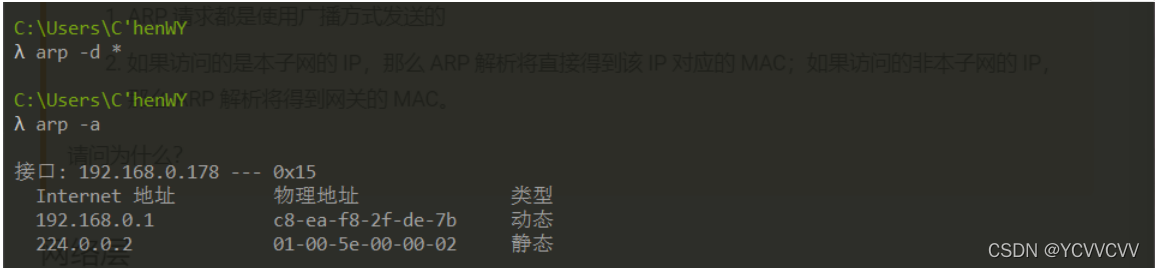

1. 为防止干扰，先使用 arp -d * 命令清空 arp 缓存

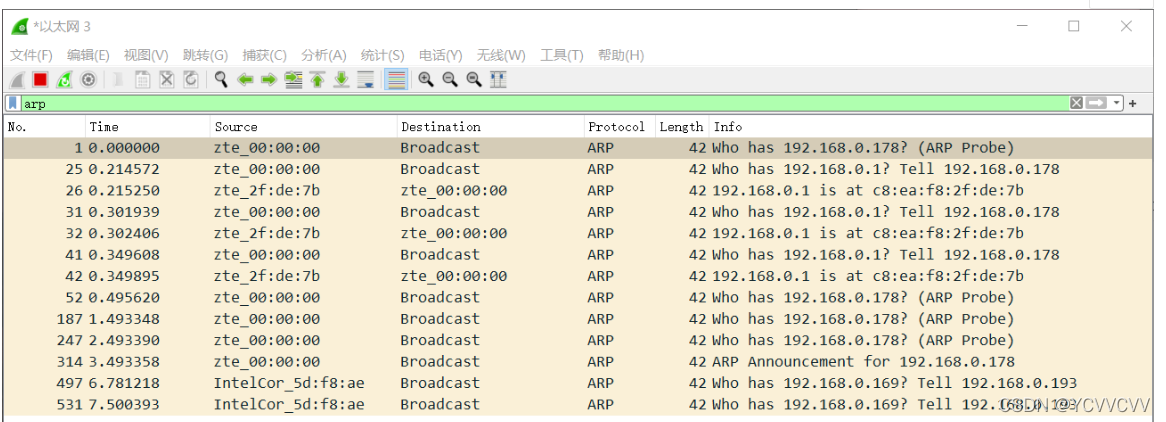

ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。





请求的目的MAC：Destination: Broadcast (ff:ff:ff:ff:ff:ff)
回应的目的MAC：Destination: zte_00:00:00 (34:4b:50:00:00:00)
回应的源MAC：Source: Apple_37:0b:26 (98:46:0a:37:0b:26)

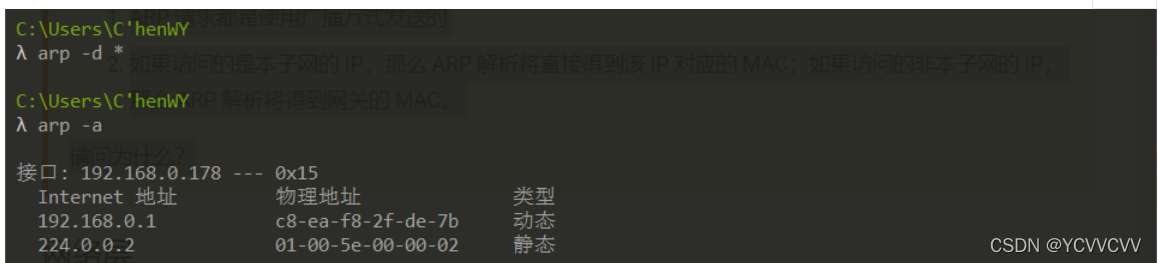

次使用 arp -d * 命令清空 arp 缓存

然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。
