51单片机之静态数码管实验1

1.数码管介绍：

数码管是半导体发光器件，基本单元为发光二极管，也被称为 LED 数码管，不同行业对其称呼有别，但实质相同。数码管按段数分有七段数码管和八段数码管，后者比前者多一个小数点（DP），可更精确显示内容；按能显示的个数可分为 1 位、2 位、3 位、4 位、5 位、6 位、7 位等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

共阳数码管是将所有发光二极管阳极接在一起形成公共阳极（COM），应用时公共极 COM 接 +5V，当某字段发光二极管阴极低电平时，该字段点亮，阴极高电平时，该字段不亮。

共阴数码管是将所有发光二极管阴极接在一起形成公共阴极（COM），应用时公共极 COM 接地线 GND，当某字段发光二极管阳极高电平时，该字段点亮，阳极低电平时，该字段不亮。

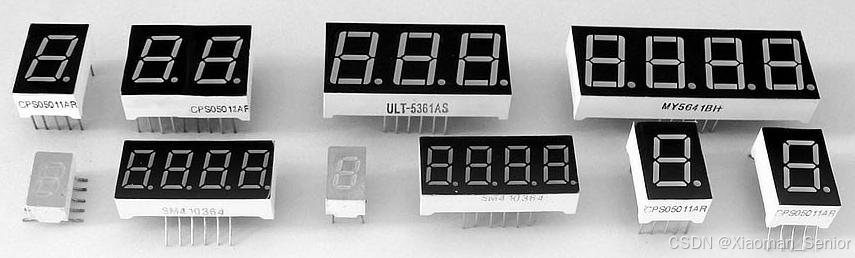

不同位数的数码管实物图如下所示：

2.数码管显示原理：

2.1数码管内部电路

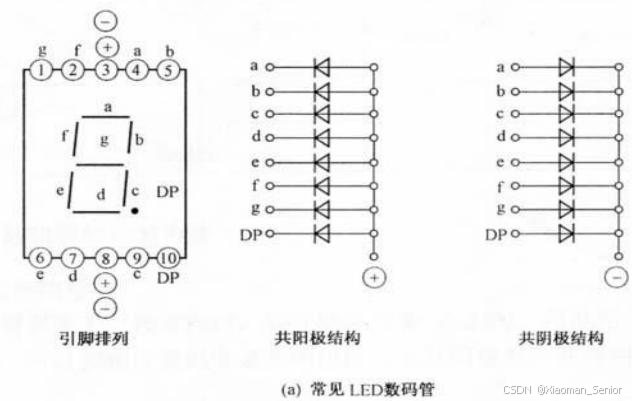

不论将几位数码管连接在一起，其显示原理均相同，都是通过点亮内部的发光二极管来发光。接下来，我们讲解一个数码管是怎样亮起来的，数码管内部电路如下图所示：

一位数码管有 10 个引脚，显示一个 8 字需 7 个小段及一个小数点，其内部有 8 个发光二极管及一个公共端，多数生产商将单位数码管封装为 10 个引脚，其中第 3 和第 8 引脚相连。公共端分为共阳极和共阴极，图中中间为共阳极内部原理图，右图为共阴极内部原理图。

对于共阴极数码管，其 8 个发光二极管的阴极在内部连接在一起，阳极独立，设计电路时通常将阴极接地。给数码管任意阳极加高电平时，对应的发光二
