第一个 WebGL 程序

【P42】默认情况下，<canvas>是透明的
【P44】它不直接提供绘图方法，而是提供一种叫上下文（context）的机制来进行绘图。
【P45】计算机系统通常使用红、绿、蓝这三原色组合来表示颜色，这种颜色表示方式被称为RGB格式，当a （透明度）加进来之后，就成为RGBA格式。

<!DOCTYPE html>
<html>
  <head>
    <script src="index.js"></script>
  </head>
  <body onload="main()">
    <canvas id="canvas" width="400" height="400">
      你的浏览器不支持 canvas。
    </canvas>
  </body>
</html>

function main() {
  var canvas = document.getElementById('canvas');
  // 错误检查
  if (!canvas) {
    alert('无法获取 <canvas> 标签。');
    return;
  }

  var ctx = canvas.getContext('2d'); // 参数指定 2D/3D
  ctx.fillRect(120, 10, 150, 150); // 参数 x y width height
}

清空绘图区

本节代码

var gl = getWebGLContext(canvas);
if (!gl) {
  alert('无法获取初始化 WebGL。');
  return;
}

gl.clearColor(0.5, 0.5, 0.5, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);

书中引用的一些库：

<script src="https://rodger.global-linguist.com/webgl/lib/webgl-utils.js"></script>
<script src="https://rodger.global-linguist.com/webgl/lib/webgl-debug.js"></script>
<script src="https://rodger.global-linguist.com/webgl/lib/cuon-utils.js"></script>

指定背景色
- ```
gl.clearColor(r, g, b, a)
// 三个参数的值都是 [0.0, 1.0]
```
- 【P50】一旦指定了背景色之后，背景色就会驻存在WebGL系统(WebGL System)中，在下一次调用gl∙clearcols()方法前不会改变。
清空 <canvas>
- ```
gl.clear(gl.COLOR_BUFFER_BIT);
```
- 【P51】清空绘图区域，实际上是在清空颜色缓冲区(color buffer),传递参数gi-color_buffer_bit就是在告诉WebGL清空颜色缓冲区。

绘制一个点 1（着色器介绍）
- JS 代码
- 不像之前用 canvas 绘制 2D 矩形那样简单，用 WebGL 绘制一个点必须要用着色器。
- WebGL 需要的两种着色器
  - 【P55】顶点着色器(Vertex shader):顶点着色器是用来描述顶点特性(如位置、颜色等)的程序。顶点(vertex)是指二维或三维空间中的一个点，比如二维或三维图形的端点或交点。绘制一个点（版本1） 25
  - 【P56】片元着色器（Fragment shader）：进行逐片元处理过程如光照（见第8章“光照”）的程序。片元（fragment）是一个WebGL术语,你可以将其理解为像素（图像的单元）。
  - TODO 两者的区别？
- 【P61】 WebGL程序包括运行在浏览器中的JavaScript和运行在WebGL系统的着色器程序这两个部分。
- 【P58】着色器使用类似于c的OpenGL ES着色器语言(GLSLES)来编写。
- 使用着色器的基本框架
```
gl = getWebGLContext(); // 获取 WebGL 上下文
initShaders(); // 初始化着色器
gl.clearColor(0, 0, 0, 0) // 设置背景色
// 开始绘图
```

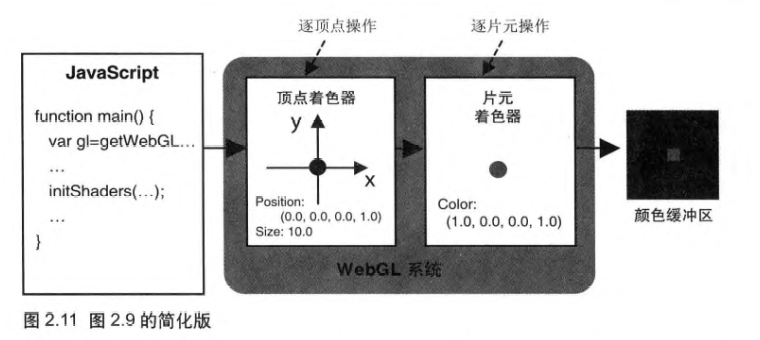

- 【P61】顶点着色器先执行，它对gl_Position变量和gl_PointSize变量进行赋值，并将它们传入片元着色器，然后片元着色器再执行。
- 分析着色器
  - 顶点着色器：
```
// `main()` 函数不能有参数，返回值必须为 `void`
void main() {
	// `gl_Position`：内置变量，顶点位置，类型 `vec4`，必选。
	// vec4() 函数用于构造一个 vec4 实例。
	gl_Position = vec4(0.0, 0.0, 0.0, 1.0);

    // `gl_PointSize`：内置变量，顶点大小，类型 `float`，可选。
    gl_PointSize = 10.0;
}
```
    - （PS：OpenGL ES 语言的 Markdown 代码块缩写为 glsl，但不一定支持。可以用 c 作为代替。）
  - 注意：OpenGL ES 中整数不会自动转换为浮点数，gl_PointSize = 10 会报错！
  - vec4 类型 / 齐次坐标
    - 【P62】 vec4 表示由四个浮点数组成的矢量
    - 【P63】由4个分量组成的矢量被称为齐次坐标
    - 【P63】齐次坐标(x, y, z, w)等价于三维坐标(x∕w, y∕w, z/w)。所以如果齐次坐标的第4个分量是1,你就可以将它当做三维坐标来使用。
  - 片元着色器：
```
void main() {
	// `gl_FragColor`：内置变量，顶点颜色，类型 `vec4`。
	gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
```

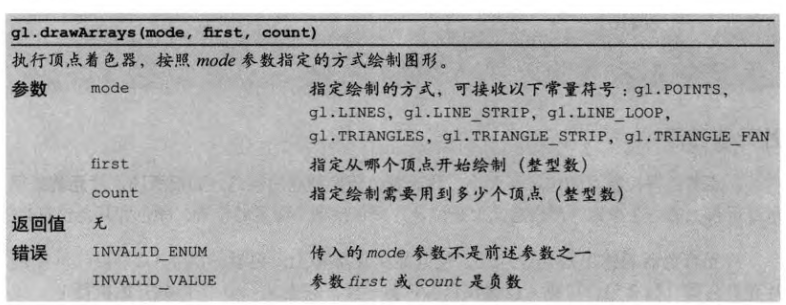

- 绘制操作
  - 绘制操作使用 gl.drawArrays() 进行。
  - ```
  gl.drawArrays(gl.POINTS, 0, 1);
```

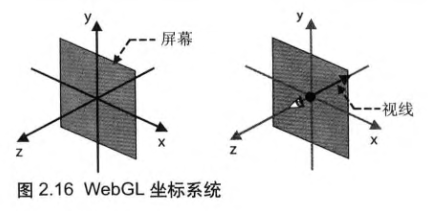

- WebGL 坐标系统
  - WebGL 使用右手坐标系。X 轴从左到右，Y 轴从下到上，Z 轴从你到屏幕。
  - 【P65】观察者的眼睛位于原点（0Q 0.0, 0.0）处，视线则是沿着Z轴的负方向，从你指向屏幕
  - WebGL 中坐标轴的范围是 [-1.0, 1.0]。
绘制一个点 2（GLES -> JS 通信）
- attribute 变量和 uniform 变量 能用来实现 GLES -> Javascript 的通信。
  - attribute 变量
    - 【P70】关键词attribute被称为存储限定符(storage qualifier
    - 【P68】 attribute变量传输的是那些与顶点相关的数据
    - 【P68】 attribute变量是一种GLSLES变量，被用来从外部向顶点着色器内传输数据，只有顶点着色器能使用它。
  - uniform 变量
    - 【P68】 uniform变量传输的是那些对于所有顶点都相同（或与顶点无关）的数据
- 【P70】 attribute变量必须声明成全局变量
- 使用 attribute 变量通信的流程：获取变量地址 -> 设置变量值
- GLES 代码：
```
attribute vec4 aPos; // 外部参数

void main() {
  gl_Position = aPos;
  gl_PointSize = 20.0;
}
```
  JS 代码：
```
// ...
// 初始化 Shader
if (!initShaders(gl, VERTEX_SHADER, FRAGMENT_SHADER)) {
  console.error('无法初始化着色器');
}

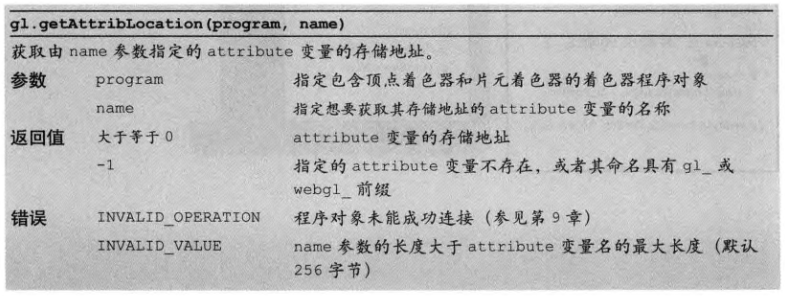

// 获取 aPos 变量地址
// gl.program 在 initShaders() 调用之后自动创建
var pos = gl.getAttribLocation(gl.program, 'aPos');
// 设置 aPos 的值
gl.vertexAttrib3f(pos, 0.5, 0.5, 0);

gl.clearColor(0.5, 0.5, 0.5, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
// ...
```
- #+BEGIN_IMPORTANT
  注意：在 GLES 中声明的变量如果不用，会被编译器优化掉，导致在后面的 Javascript 中获取变量地址时失败！
  #+END_IMPORTANT

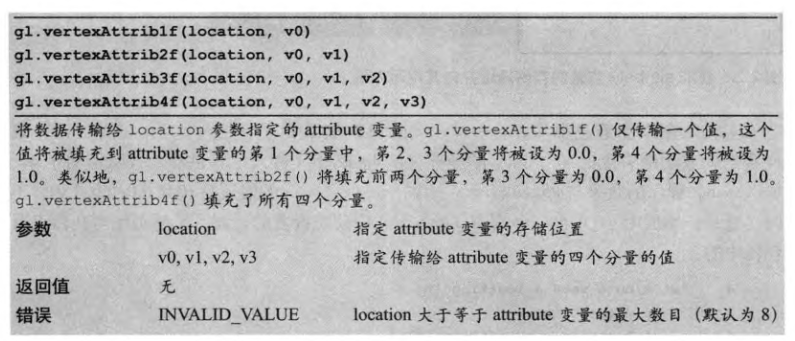

- gl.vertexAttrib3f() 函数是其一系列函数中的一个
  - 3 表示矢量的元素个数，f 表示浮点数，i 表示整数，v 表示传入参数为矢量（数组）。
  - 如果传入的元素个数 < 目标变量的元素个数，那么 [v2, v3, v4] 的会被赋予默认值 [0, 0, 1]（哪个少就补上哪个的默认值）。
  - ```
  gl.vertexAttribf1f(location, v1);
  gl.vertexAttribf2f(location, v1, v2);
  gl.vertexAttribf3f(location, v1, v2, v3);
  gl.vertexAttribf4f(location, v1, v2, v3, v4);

  gl.vertexAttribf1i(location, v1);
  gl.vertexAttribf2i(location, v1, v2);
  gl.vertexAttribf3i(location, v1, v2, v3);
  gl.vertexAttribf4i(location, v1, v2, v3, v4);

  gl.vertexAttribf1fv(location, arr);
  gl.vertexAttribf2fv(location, arr);
  gl.vertexAttribf3fv(location, arr);
  gl.vertexAttribf4fv(location, arr);
```

通过鼠标点击绘点（响应点击事件）

在线 Demo
Javascript 源码

坐标转换

var points = [];
// 响应点击事件
canvas.onmousedown = (event) => {
    console.clear();
    // 获取点击坐标
    // 转换步骤：页面坐标 -> canvas 坐标 -> WebGL 坐标
    // 这个坐标是页面坐标
    var x = event.clientX;
    var y = event.clientY;

    // 转换为 <canvas> 坐标
    // = 页面坐标 - <canvas> 左上角在页面中的坐标
    var rect = canvas.getBoundingClientRect();
    x = x - rect.left;
    y = y - rect.top;

    // 转换为 WebGL 坐标
    // 将原点从左上角移到中间位置
    console.log(x, y);
    y = -y;
    x = x + (-canvas.width / 2);
    y = y + (canvas.height / 2)
    // 缩放坐标轴
    x /= canvas.width / 2;
    y /= canvas.height / 2;

    console.log(x, y);
    points.push([x, y]);
    // 画点
    points.forEach((value) => {
        gl.vertexAttrib2fv(locPos, value);
        gl.drawArrays(gl.POINTS, 0, 1);
    });

};

Canvas 坐标 -> WebGL 坐标变换示意图
（建议放大查看）

同时画多个点

gl.drawArrays() 函数是可以重复调用的，会在颜色缓冲区上继续绘制，也就是和之前的结果叠加。

var points = [];

canvas.onmousedown = (event) => {
    // ...
    console.log(x, y);
    // 前面是一样的

    // 保存坐标
    points.push([x, y]);

    // 画点
    gl.clear(gl.COLOR_BUFFER_BIT);
    points.forEach((value) => {
        gl.vertexAttrib2fv(locPos, value);
        gl.drawArrays(gl.POINTS, 0, 1);
    });

};

改变点的颜色

在线 Demo
JS 源代码
从 Javascript 向片元着色器中传递数据需要用 uniform 变量。
- 【P88】 uniform变量用来从JavaScript程序向顶点着色器和片元着色器传输“一致的”（不变的）数据。

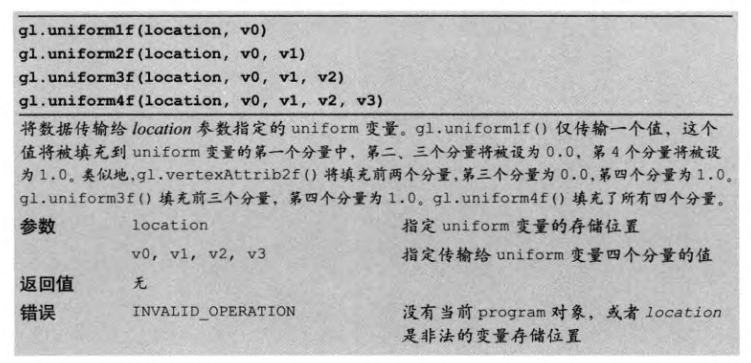

gl.uniform4f() 函数和 gl.VertexAttrub4f() 函数类似，也是一个系列的函数：

GLES 代码（片元着色器）：

precision mediump float; // 指定浮点数的精度为中等精度（包括范围和有效小数位）
// 第五章讨论精度问题
uniform vec4 uColor; // 外部参数
void main(){
  gl_FragColor = uColor;
}

JS 代码：

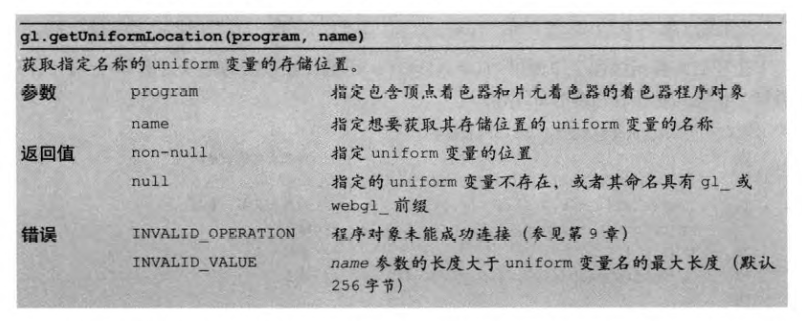

// 获取 uColor 变量地址
var uColor = gl.getUniformLocation(gl.program, 'uColor');

// ...
canvas.onmousedown = function (event) {
  // 画点
  gl.clear(gl.COLOR_BUFFER_BIT);
  points.forEach((value) => {
    gl.vertexAttrib2fv(aPos, value);
    // 设置颜色（uColor）
    // 这里每次绘制都随机生成颜色
    var uColor = gl.getUniformLocation(gl.program, 'uColor');
    gl.drawArrays(gl.POINTS, 0, 1);
  });
}
gl.clear(gl.COLOR_BUFFER_BIT);
  points.forEach((value) => {
    gl.vertexAttrib2fv(aPos, value);
    // 设置颜色（uColor）
    // 这里每次绘制都随机生成颜色
    var uColor = gl.getUniformLocation(gl.program, 'uColor');
    gl.drawArrays(gl.POINTS, 0, 1);
  });
}
