本文详细介绍了如何在Linux环境下，通过LVS的DR模式和Keepalived实现HTTP服务的负载均衡。首先配置四台虚拟机，然后安装并配置LVS，设置轮询调度算法。接着介绍Keepalived的健康检查和故障切换功能，通过修改配置文件在主机间进行资源切换。最后通过测试验证了Keepalived的高可用性和资源抢占机制。

实验环境：

1.linux系统中配置四台虚拟机，主机名可以自己定义
2.给四台主机配置和ip和dns地址解析，是的四台主机可ping通

可以参考以下配置，由于我的母盘ip为1。所以我的ip是从2开始
host1

host2

host3

host4

做完之后在你的主机中做dns地址解析

vim /etc/hosts

配置本地yum源，关闭firewalld和selinux

lvs：linux virtual server

lvs实现http的负载均衡

dr：直接路由模式
tun：隧道模式
nat：路由转发模式
fullnat模式

四种工作模式对比

性能比较：DR>TUN>NAT>FULLNAT

DR工作模式和轮询调度实现httpd的负载均衡

操作步骤：
安装所需要的软件

yum install -y ipvsadm
安装管理器

以下都为参考数值（可以自行设置）

添加虚拟IP和调度算法
ipvsadm -A -t 172.25.25.100:80 -s rr
rr表示调度算法

添加虚拟ip给服务器
ipvsadm -a -t 172.25.15.100:80 -r 172.25.15.5:80 -g
ipvsadm -a -t 172.25.15.100:80 -r 172.25.15.4:80 -g

注意：第一个ip为虚拟ip，第二个ip为你服务端主机的ip

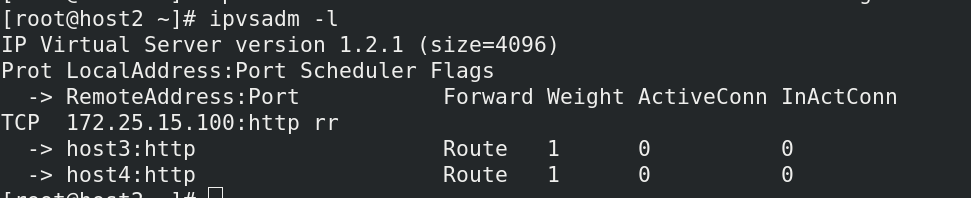

ipvsadm -l 查看ipvsadm设置
同时打开两台服务器中的http服务

查看两台服务器中的http服务没有问题，进行下一步

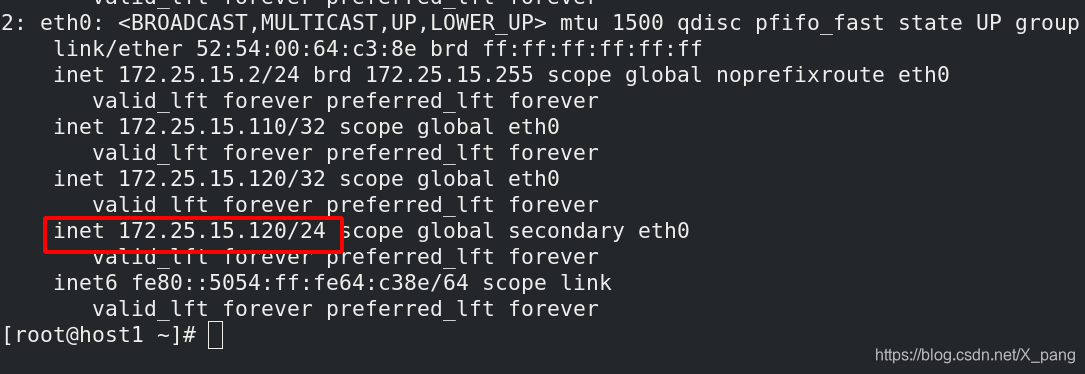

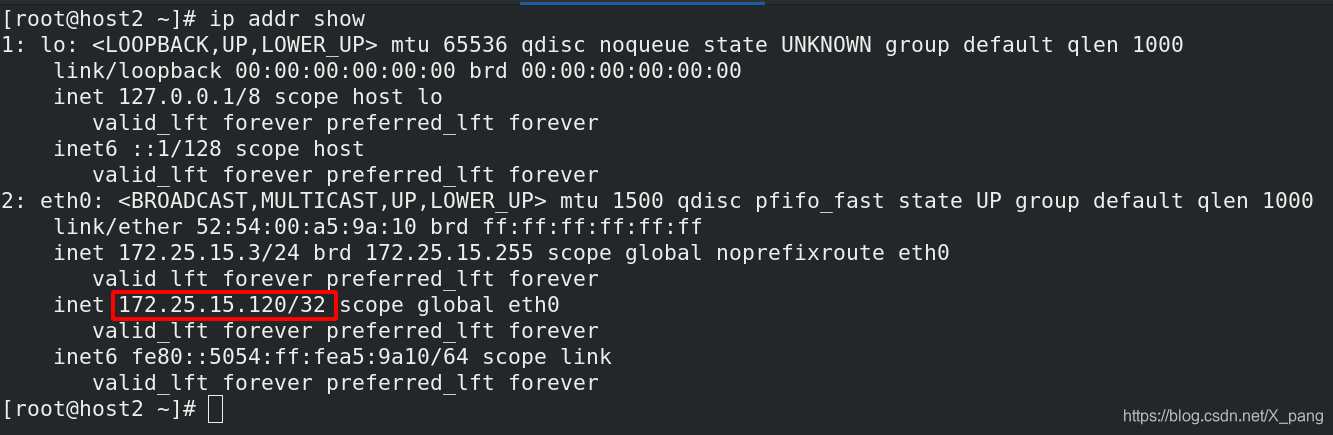

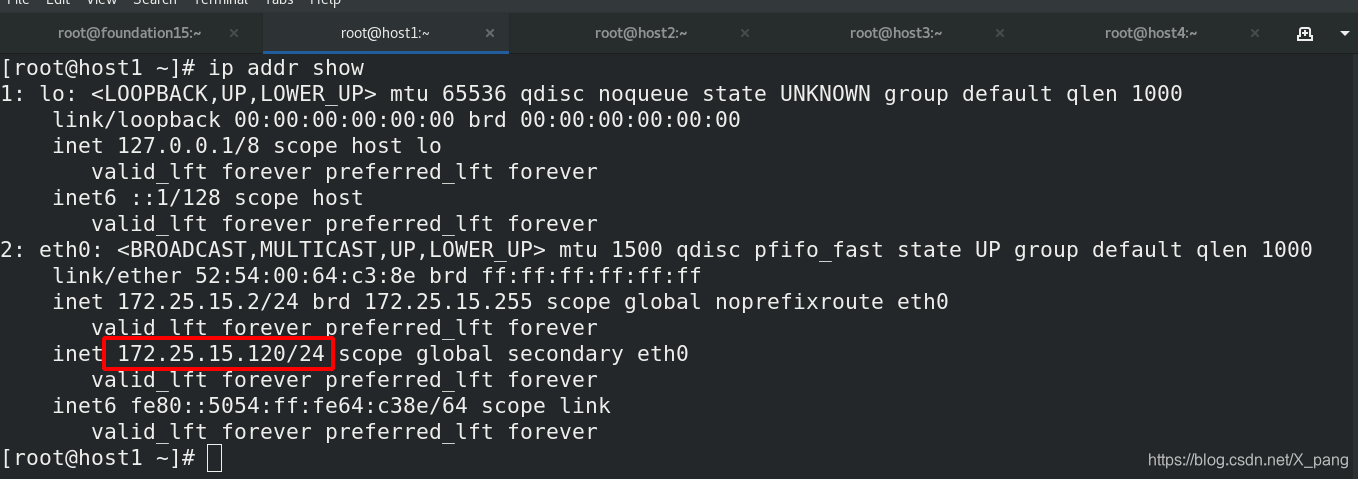

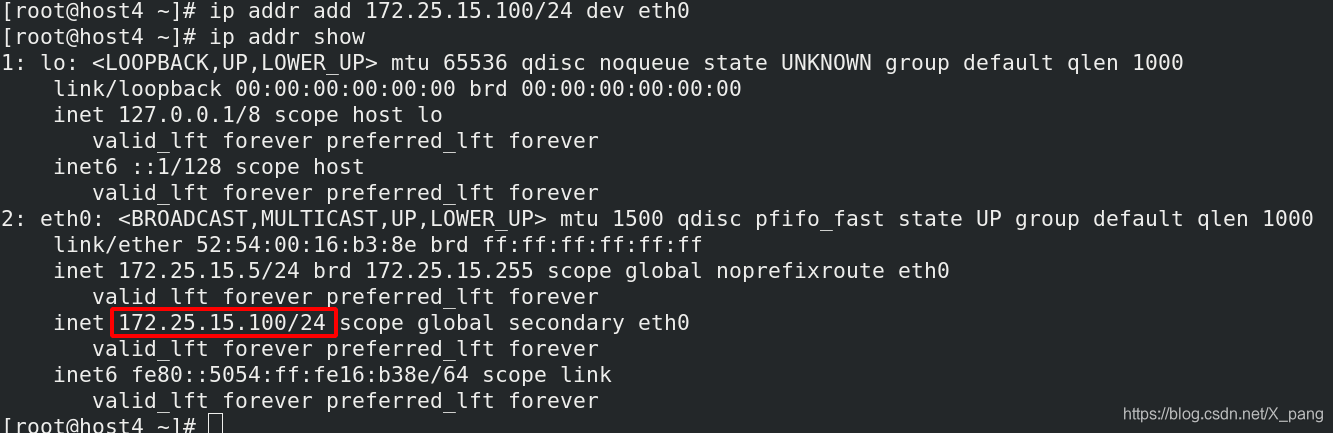

在两台主机和调度机中添加虚拟ip（也称VIP）
以一台主机为例添加虚拟ip

下载arptables火墙
yum install -y arptables
安装完成后启动arptables服务，启动后添加访问原则
host3
arptables -A INPUT -d 172.25.15.120 -j DROP
arptables -A OUTPUT -d 172.25.15.120 -j mangle --mangle-ip-s 172.25.15.4
这里的172.25.15.4的ip为自己当前主机的ip
systemctl restart arptables 重新启动服务
host4
arptables -A INPUT -d 172.25.15.120 -j DROP
arptables -A OUTPUT -d 172.25.15.120 -j mangle --mangle-ip-s 172.25.15.5
这里的172.25.15.5的ip为自己当前主机的ip
systemctl restart arptables 重新启动服务
arptables-save > /etc/sysconfig/arptables 将写的策略追加到arptables中

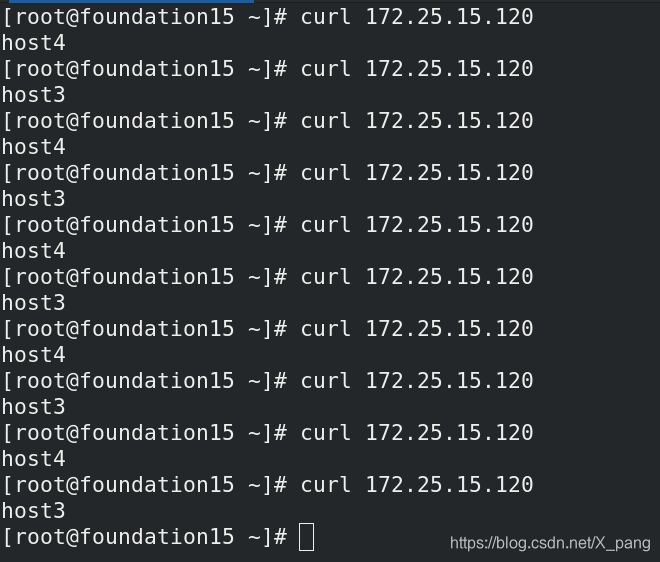

开始做测试：

测试结果如下：

如果访问的不是这样的结果，那么在你的/var/www/html/index.html下写入你想让显示的内容，建议两个服务器都编辑以便于区分

在这里插入图片描述

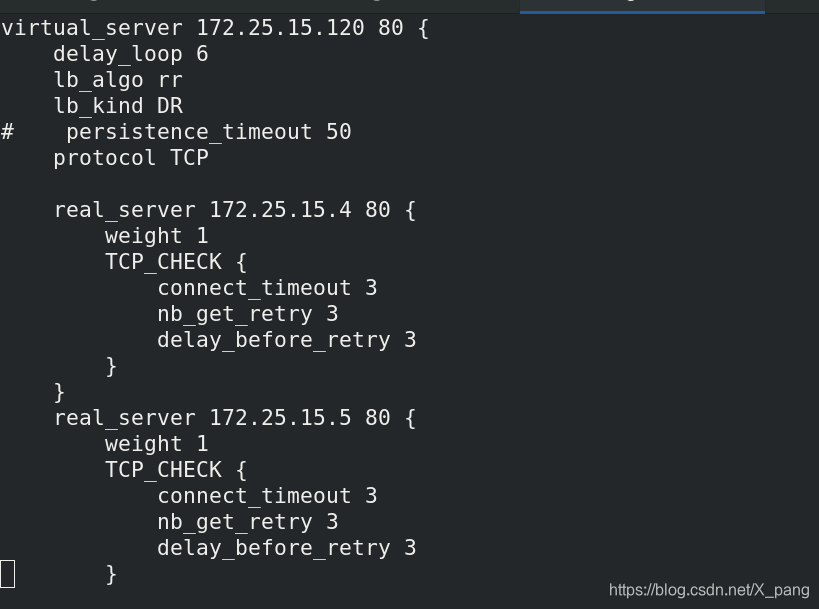

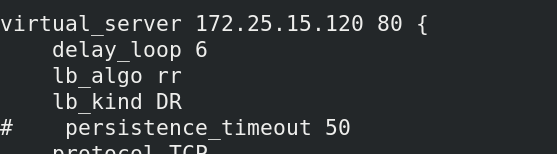

keepalived+lvs

Keepalived起初是为LVS设计的，专门用来监控集群系统中各个服务节点的状态，它根据TCP/IP参考模型的第三、第四层、第五层交换机制检测每个服务节点的状态，如果某个服务器节点出现异常，或者工作出现故障，Keepalived将检测到，并将出现的故障的服务器节点从集群系统中剔除，这些工作全部是自动完成的，不需要人工干涉，需要人工完成的只是修复出现故障的服务节点。
　后来Keepalived又加入了VRRP的功能，VRRP（VritrualRouterRedundancyProtocol,虚拟路由冗余协议)出现的目的是解决静态路由出现的单点故障问题，通过VRRP可以实现网络不间断稳定运行，因此Keepalvied一方面具有服务器状态检测和故障隔离功能，另外一方面也有HAcluster功能。

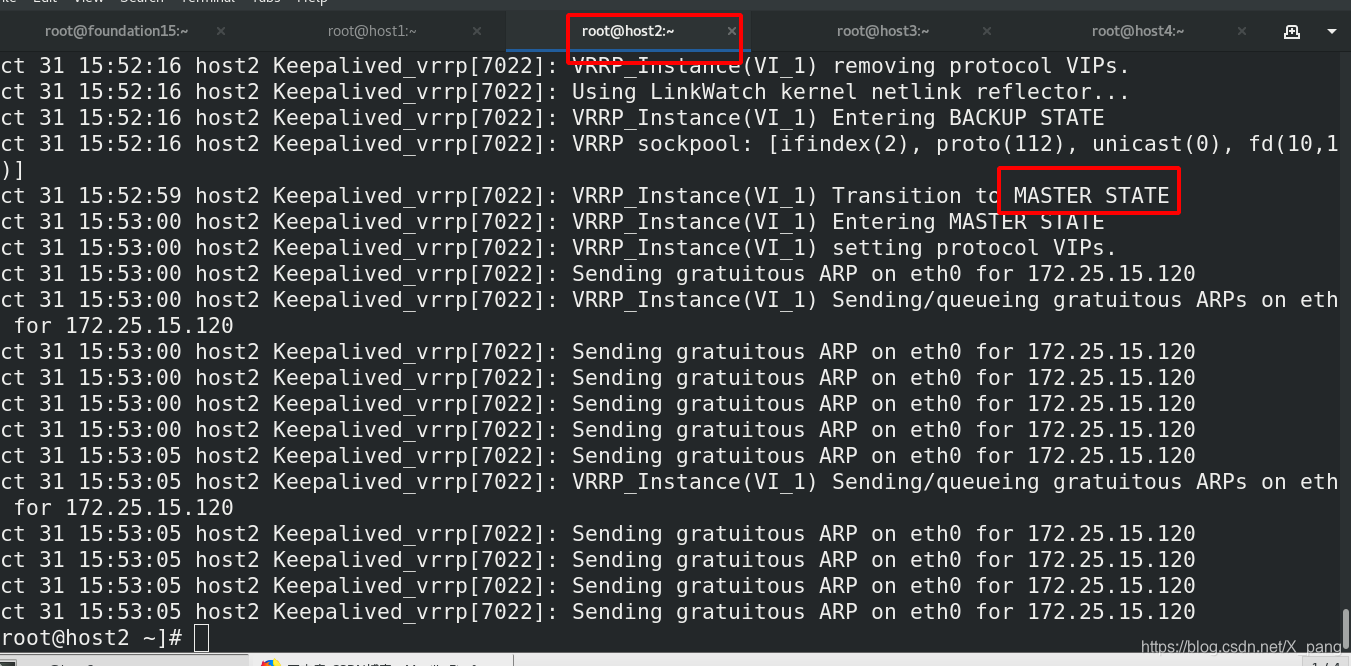

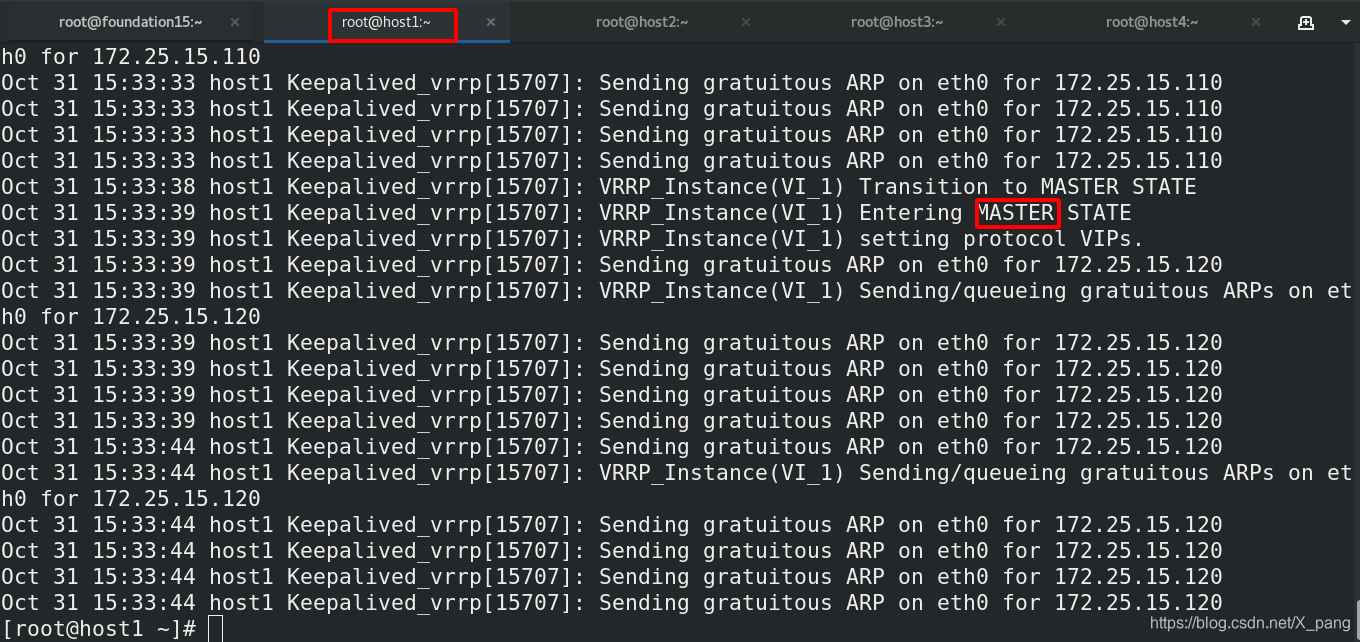

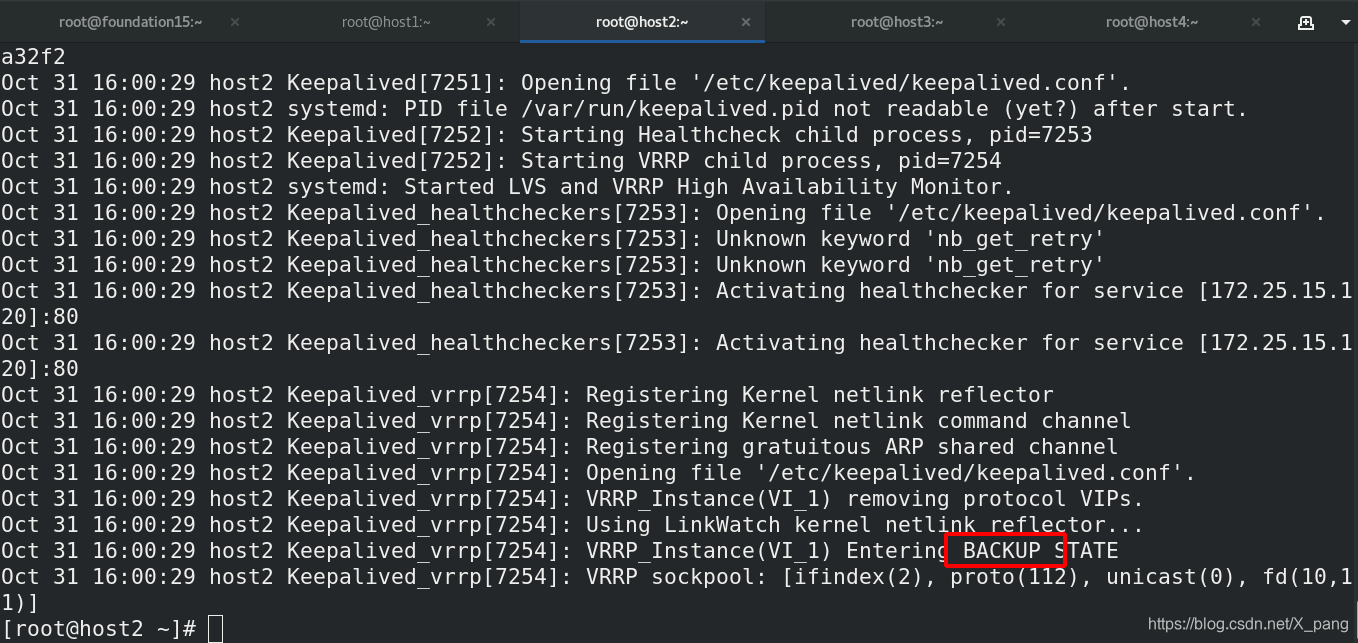

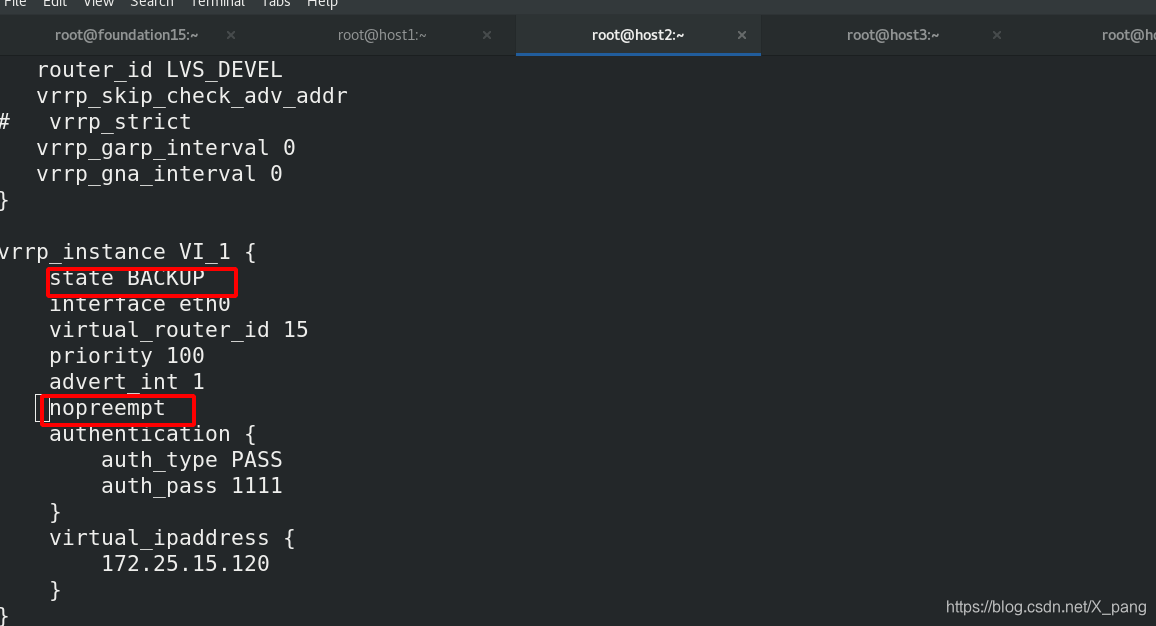

　健康检查和失败切换是keepalived的两大核心功能。所谓的健康检查，就是采用tcp三次握手，icmp请求，http请求，udp echo请求等方式对负载均衡器后面的实际的服务器(通常是承载真实业务的服务器)进行保活；而失败切换主要是应用于配置了主备模式的负载均衡器，利用VRRP维持主备负载均衡器的心跳，当主负载均衡器出现问题时，由备负载均衡器承载对应的业务，从而在最大限度上减少流量损失，并提供服务的稳定性。
