【Altium Designer】清除器件上走线网络

目录

一、通过网络选择清除（方法一）

二、手动筛选并删除走线（方法二）

三、补充说明

---

      在 Altium Designer 17 中清除一个器件上的所有走线，可以通过以下步骤实现，操作逻辑围绕「精准选中目标走线」和「批量删除」展开：

---

一、通过网络选择清除（方法一）

1. 进入 PCB 编辑器
   打开目标 PCB 文件，确保处于 PCB 设计界面。

2. 选中器件关联的网络

   • 按住 Ctrl 键，单击器件上的任意焊盘，自动选中该焊盘所属的整个网络。
   • 或右键焊盘选择 Find Similar Objects，勾选 Net 为相同网络，点击 OK 选中所有相关焊盘7。

3. 清除网络走线

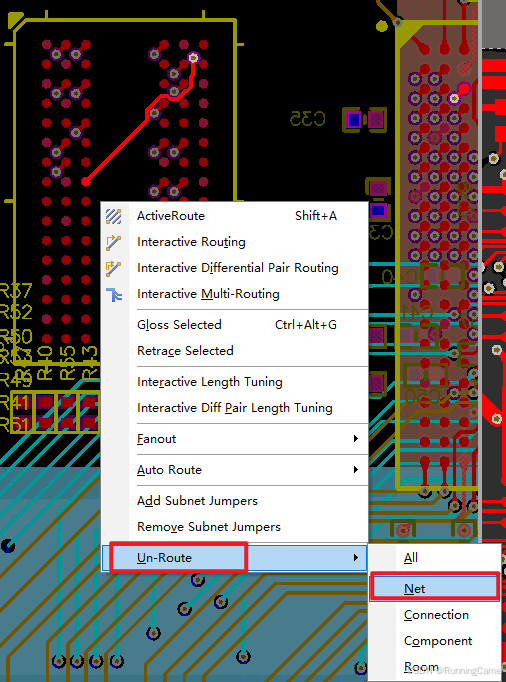

   按下快捷键 U → N（Unroute Net），删除该网络所有走线，包括连接该器件的线。

---

二、手动筛选并删除走线（方法二）

1. 进入筛选模式
   按 Shift + F，单击器件上的任意走线，弹出筛选对话框，勾选 Net 或 Component 为相同属性，点击 OK 选中所有关联走线。

2. 批量删除

   • 按 Ctrl + A 全选筛选出的走线，或按住 Shift 多选。
   • 按 Delete 键删除，或右键选择 Delete 确认操作10。

---

三、补充说明

• 处理锁定走线：若走线被锁定，需先解除。按 Shift + F 选中走线，在 PCB Inspector 面板取消勾选 Locked，再删除9。
• 恢复误删操作：删除后可按 Ctrl + Z 撤销。
• 精准控制范围：若仅需删除器件局部走线，可框选目标区域后删除，避免影响其他布线。

---

        以上方法兼顾效率与精确性，推荐优先使用 方法一 快速清除网络关联走线，若需更灵活操作（如仅删除部分线段）则选择 方法二。
