### Python+OpenCV基于OTSU和凸包检测的粘连大米分割方法
#### 核心步骤
1. **预处理**
- 灰度化：将RGB图像转为灰度图
- 高斯模糊：减少噪声干扰
- OTSU阈值分割：自动确定最佳阈值进行二值化
```python
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
_, binary = cv2.threshold(blurred, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
```
2. **形态学操作**
- 闭运算填充内部孔洞
- 开运算去除小噪声
```python
kernel = np.ones((3, 3), np.uint8)
closed = cv2.morphologyEx(binary, cv2.MORPH_CLOSE, kernel, iterations=2)
opened = cv2.morphologyEx(closed, cv2.MORPH_OPEN, kernel, iterations=1)
```

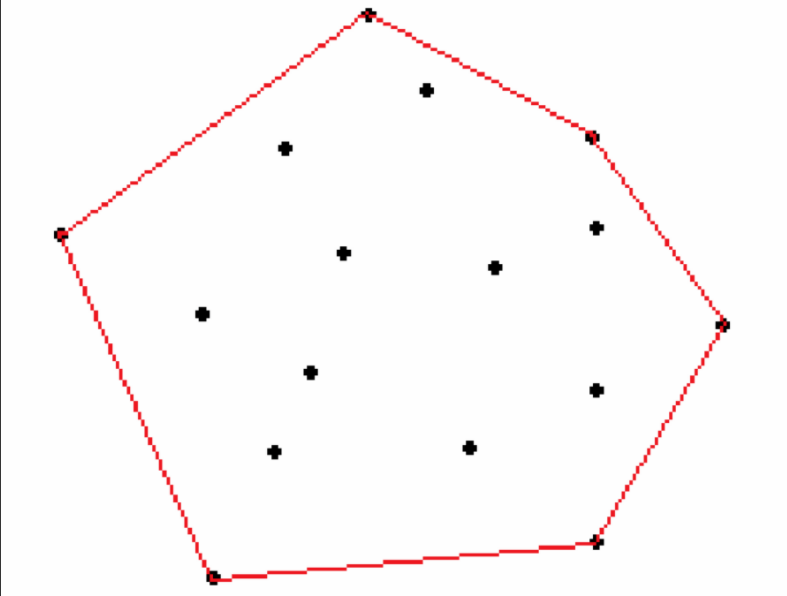

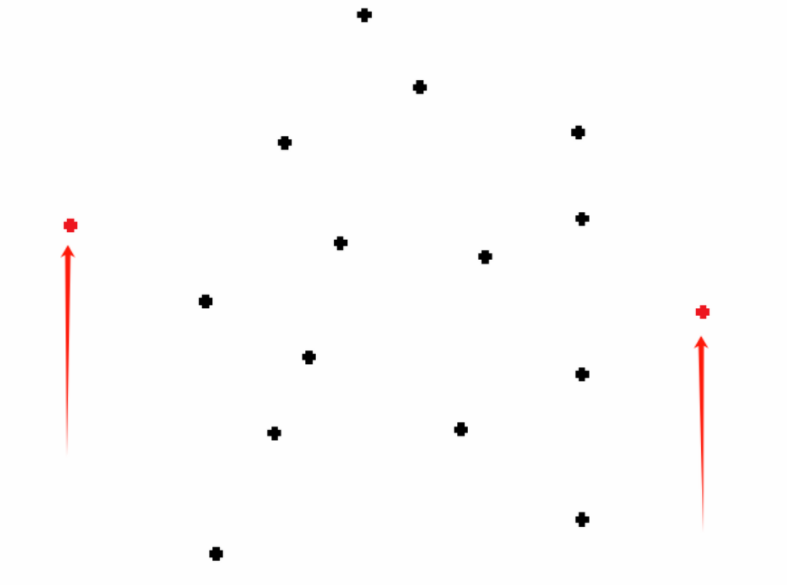

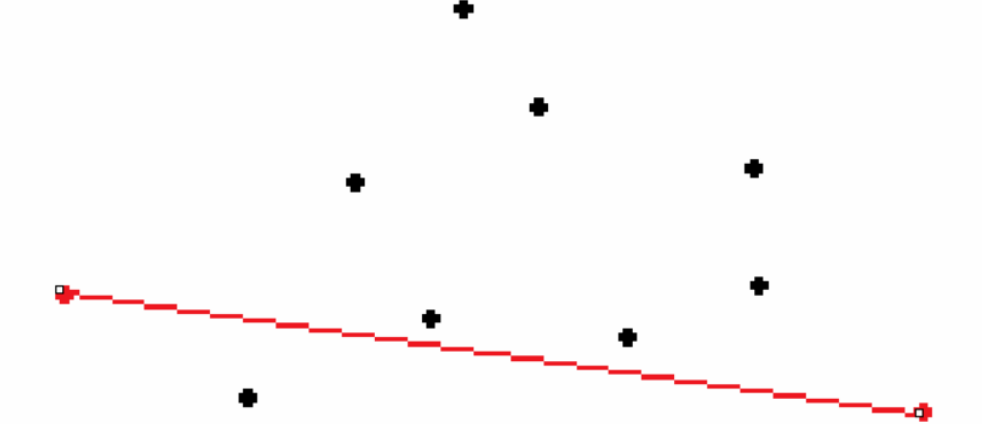

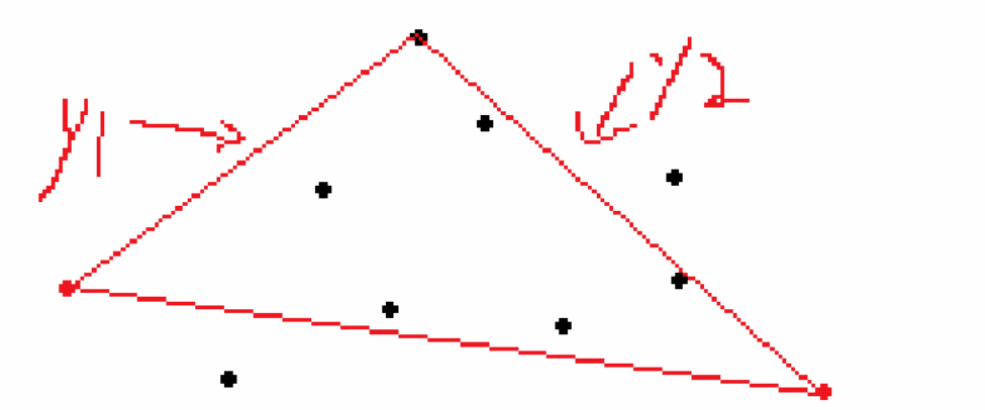

3. **轮廓检测与凸包分析**
- 查找所有外轮廓
- 计算凸包和凸包缺陷
- 利用深度缺陷点分离粘连区域
```python
contours, _ = cv2.findContours(opened, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for contour in contours:
hull = cv2.convexHull(contour, returnPoints=False)
defects = cv2.convexityDefects(contour, hull)
if defects is not None:
for i in range(defects.shape[0]):
s, e, f, d = defects[i, 0]
if d > 1000: # 深度阈值根据实际调整
# 在缺陷点位置绘制黑色圆点断开粘连
cv2.circle(opened, tuple(contour[f][0]), 5, (0, 0, 0), -1)
```
4. **重新检测独立轮廓**
```python
separated_contours, _ = cv2.findContours(opened, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
```
5. **绘制外接矩形与重心**
```python
for cnt in separated_contours:
# 外接矩形
x, y, w, h = cv2.boundingRect(cnt)
cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
# 重心计算
M = cv2.moments(cnt)
cx = int(M["m10"] / M["m00"])
cy = int(M["m01"] / M["m00"])
cv2.circle(image, (cx, cy), 3, (0, 0, 255), -1)
```
#### 关键参数说明
1. **深度阈值(d值)**：决定是否分离粘连的临界值
- 过大：无法分离紧密粘连
- 过小：过度分割单个米粒
- 经验公式：`d_threshold = contour_area / 50` (需实际调试)
2. **形态学核尺寸**：影响孔洞填充效果
- 过大：导致米粒变形
- 过小：无法填充间隙
#### 完整代码示例
```python
import cv2
import numpy as np
def segment_rice(image_path):
# 1. 图像读取与预处理
image = cv2.imread(image_path)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
# 2. OTSU二值化
_, binary = cv2.threshold(blurred, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
# 3. 形态学操作
kernel = np.ones((3, 3), np.uint8)
closed = cv2.morphologyEx(binary, cv2.MORPH_CLOSE, kernel, iterations=2)
opened = cv2.morphologyEx(closed, cv2.MORPH_OPEN, kernel, iterations=1)
# 4. 凸包缺陷分析
contours, _ = cv2.findContours(opened, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
mask = opened.copy()
for contour in contours:
if cv2.contourArea(contour) < 100:
continue
hull = cv2.convexHull(contour, returnPoints=False)
defects = cv2.convexityDefects(contour, hull)
if defects is not None:
for i in range(defects.shape[0]):
s, e, f, d = defects[i, 0]
if d > 1000: # 调整此阈值
cv2.circle(mask, tuple(contour[f][0]), 5, (0, 0, 0), -1)
# 5. 分割后处理
final_contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 6. 绘制结果
for cnt in final_contours:
x, y, w, h = cv2.boundingRect(cnt)
cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
M = cv2.moments(cnt)
if M["m00"] != 0:
cx = int(M["m10"] / M["m00"])
cy = int(M["m01"] / M["m00"])
cv2.circle(image, (cx, cy), 3, (0, 0, 255), -1)
return image
# 使用示例
result = segment_rice("rice_image.jpg")
cv2.imshow("Segmented Rice", result)
cv2.waitKey(0)
```
#### 处理效果说明
最终输出图像将显示：
1. 绿色矩形框：每个米粒的外接矩形
2. 红色圆点：米粒的重心位置
3. 粘连区域通过凸包缺陷点分割为独立个体[^1]
#### 典型应用场景
1. 粮食颗粒计数与分析
2. 生物细胞分割
3. 工业零件检测
4. 材料粒度分析
---
