RENIX_802.3ah功能介绍（下）——网络测试仪实操

第三部分：配置举例

1.远端环回功能

（1）目的

验证EFM的远端环回功能

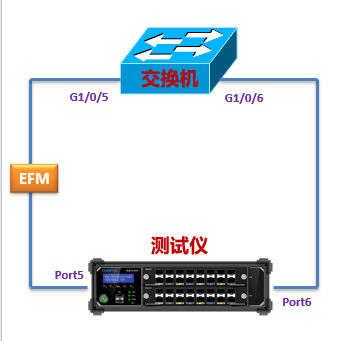

（2）拓扑说明

DUT是一台交换机

测试仪2个端口和交换机2个端口相连

交换机两个端口在同一个VLAN

（3）测试步骤

Port5向Port6发送报文，流量正常转发

Port5和交换机G0/0/5之间建立EFM连接

Port5和交换机G0/0/5之间建立环回

查看流量请求，Port5发送的流量被环回

2. 准备工作

（1）交换机配置

两个端口在相同的VLAN里

在全局和端口启动EFM

#

efm enable

#

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 10

 efm enable

#

interface GigabitEthernet0/0/6

 port link-type access

 port default vlan 10

#

以华为S5700交换机为例

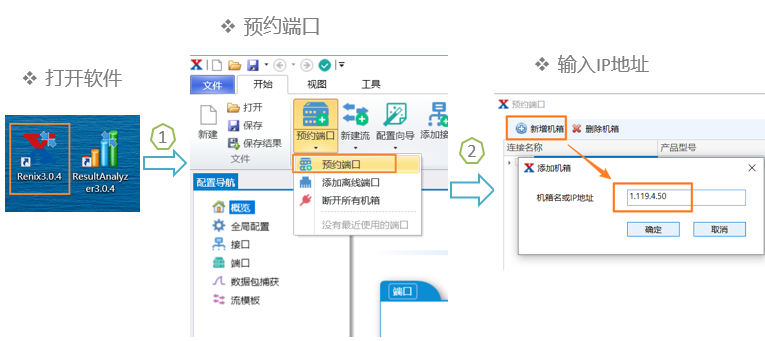

（2）添加机框

机框IP地址

在机框显示屏上查看

默认为192.168.0.180

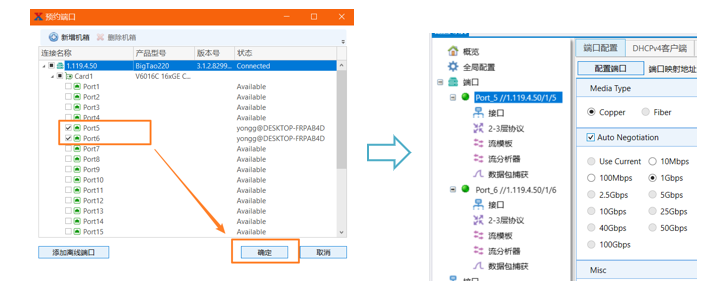

（3）预约端口

在选中的端口上做测试

3.流量测试

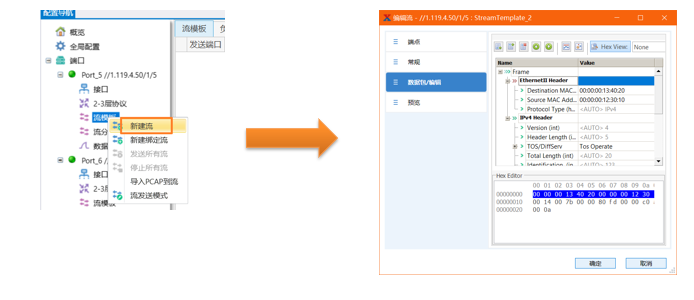

（1）添加流量

添加一条流量

可以不做任何修改

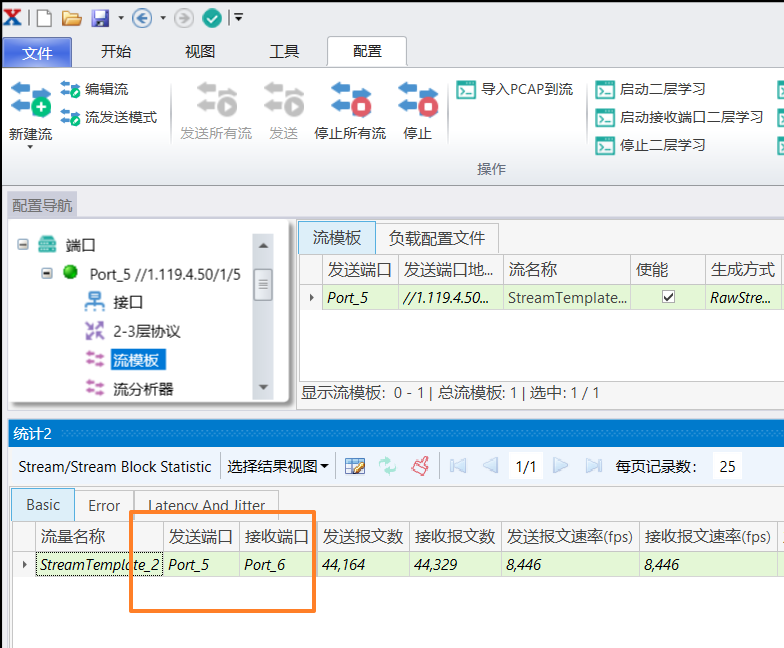

（2）查看结果

查看统计

Port5为发送端口

Port6为接收端口

流量正常转发

Port5和Port6在同一个VLAN

流量泛洪

4.802.3ah配置

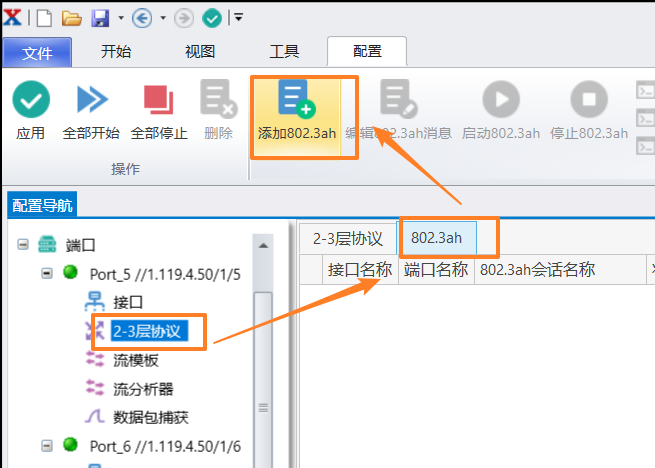

（1）添加设备

切换到2-3层协议

切换到802.1ah标签页

点击 “添加802.3ah”

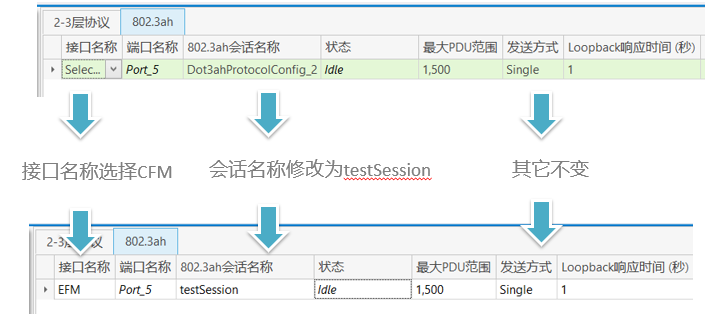

（2）修改设备

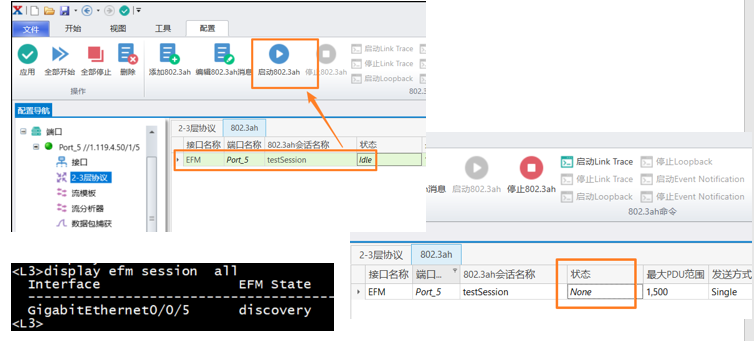

（3）启动802.3ah

启动802.3ah

选择一个802.3ah会话

点击“启动802.3ah”按钮

此时会话没有建立

<L3>display efm session  all

  Interface                 EFM State                   Loopback Timeout

  ----------------------------------------------------------------------

  GigabitEthernet0/0/5      discovery                   --

<L3>

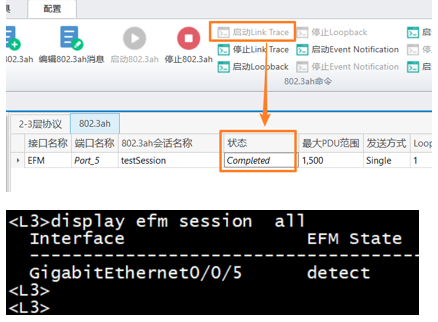

（4）启动环回

EFM会话建立

启动LT以后，会话才建立

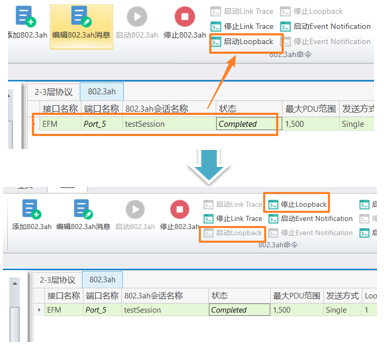

（5）启动loopback功能

选择会话

点击“启动Loopback”

第四部分：结果查看

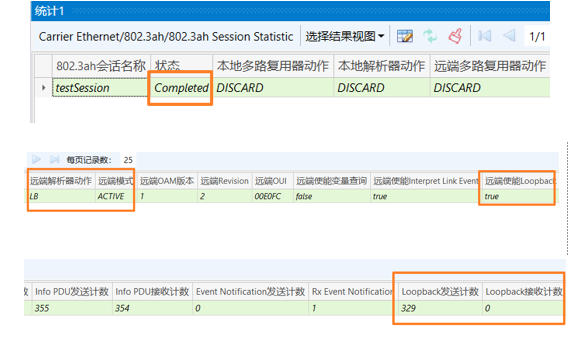

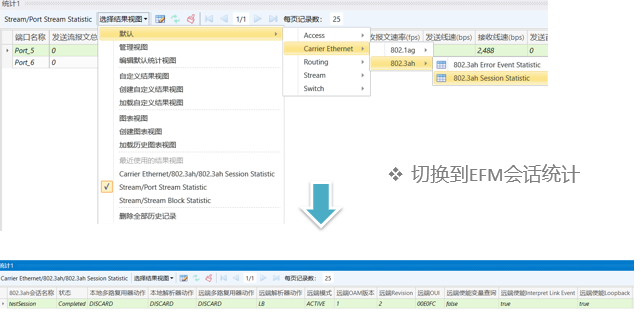

1.切换到802.3ah统计

2.启动LB之后

（1）802.3ah状态

Completed表示会话建立

（2）远端802.3ah信息

模式为主动

使能环回功能

（3）LB发送/接收统计

本端不停发送Loopback

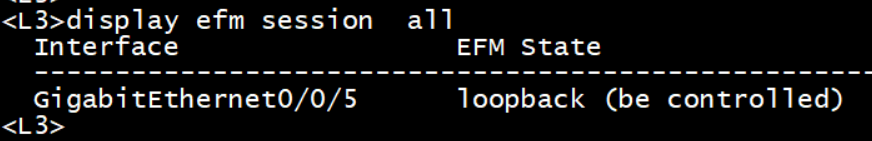

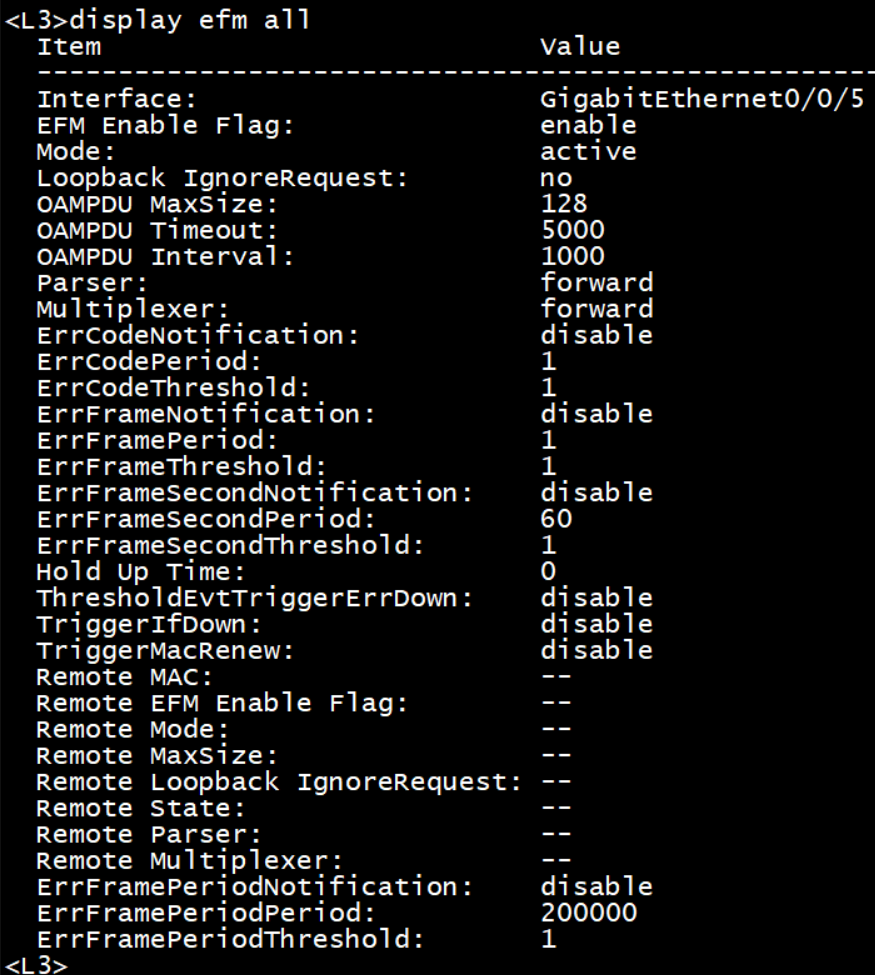

3.启动LB，DUT信息

远端EFM会话工作在Loopback模式

远端处于被控制的状态

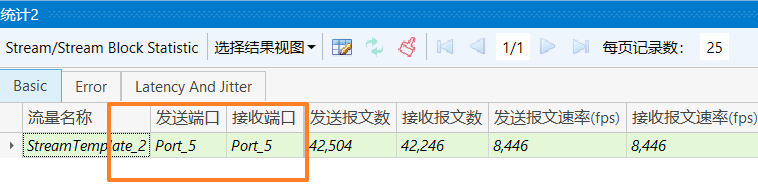

4.流量验证

发流普通流量验证

发送、接收端口都是Port5

发送的流量被环回回来
