一、简介

1.RFC3918简介

历史
· 在1999年3月成为正式标准

功能
· 评测网络互连设备或网络系统的性能
· 网络设备: 交换机，路由器…

内容
· 定义了一整套测试方法，为不同厂家的设备/系统提供了统一的评估标准和报告格式

相关文档
· RFC 2432, Terminology for IP Multicast Benchmarking
· RFC 3918, Methodology for IP Multicast Benchmarking

2.RFC3918 测试内容

混合吞吐量测试
· Mixed Class Throughput Test
· 确定向一定数量的接口同时发送单播和组播时，DUT/SUT的吞吐量

组转发矩阵测试
· Scaled Group Forwarding Matrix Test
· 确定DUT/SUT在一定数量端口加入不同数量的组播组时的转发率

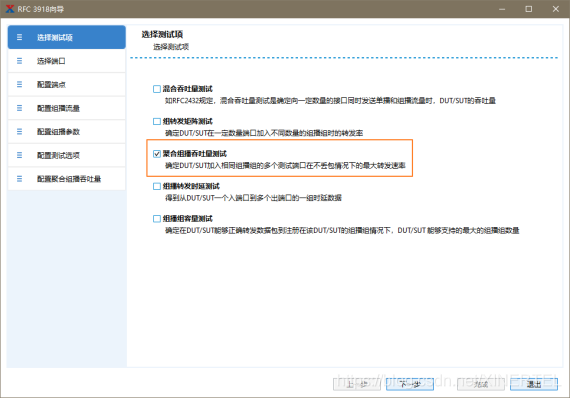

聚合组播吞吐量测试
· Aggregated Multicast Throughput Test
· 确定DUT/SUT加入相同组播组的多个测试端口在不丢包的情况下的最大转发速率

组播转发时延测试
· Multicast Forwarding Latency Test
· 得到从DUT/SUT一个入端口到多个出端口的一组时延数据

组播组容量测试
· Multicast Group Capacity Test
· 确定在DUT/SUT能够正确转发数据包到注册在该DUT/SUT的组播组环境下，DUT/SUT能够支持的最大的组播组数量

3.聚合组播吞吐量测试

定义
· 吞吐量（Throughput）：没有丢包情况下能够转发的最大速率

测试目的
· 确定DUT/SUT加入相同组播组的多个测试端口在不丢包的情况下的最大转发速率
· 衡量DUT的组播复制能力，和组转发矩阵的测试在不断增加组的数量相比，组播总体吞吐量的测试是在不断的增加出接口的数量

测试过程
· 报文数量和预期接收到的报文数量相等，则增加速率继续测试；如果不相等，则减小速率继续测试

二、测试说明

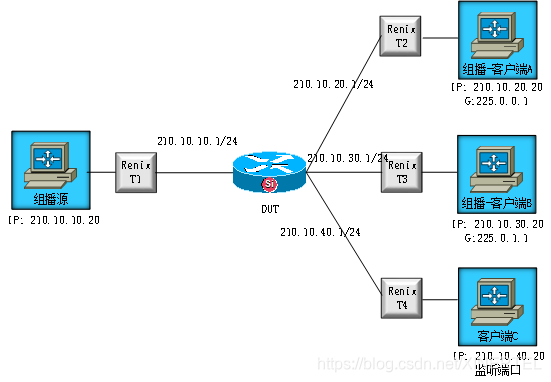

聚合组播吞吐量测试拓扑
拓扑说明
· DUT是一台三层交换机
· 测试仪的四个端口和DUT相连，一个模拟组播源，两个模拟组成员，一个模拟监听端口

目的
· 测试DUT加入相同组播组的多个测试端口在不丢包情况下的最大转发速率
在这里插入图片描述

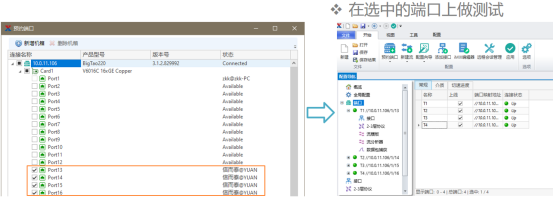

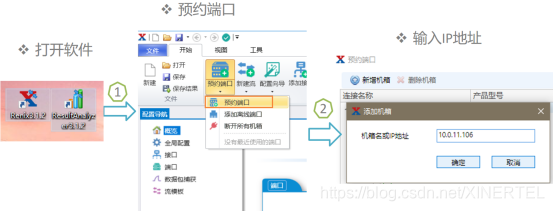

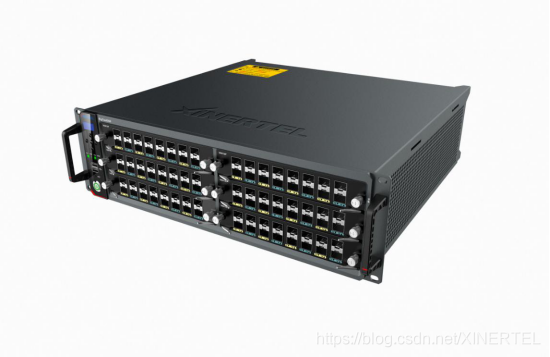

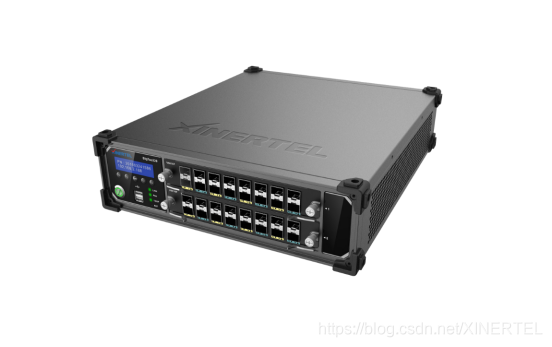

接下来，让我们使用信而泰BigTao-V网络测试仪进行聚合组播吞吐量测试

DUT配置
#-
vlan batch 500 600 700 800
#-
multicast routing-enable
#-
interface Vlanif500
ip address 210.10.10.1 255.255.255.0
pim sm
#-
interface Vlanif600
ip address 210.10.20.1 255.255.255.0
igmp enable
#-
interface Vlanif700
ip address 210.10.30.1 255.255.255.0
igmp enable
#-
interface Vlanif800
ip address 210.10.40.1 255.255.255.0
#-

#-
interface GigabitEthernet0/0/21
port link-type access
port default vlan 500
#-
interface GigabitEthernet0/0/22
port link-type access
port default vlan 600
#-
interface GigabitEthernet0/0/23
port link-type access
port default vlan 700
#-
interface GigabitEthernet0/0/24
port link-type access
port default vlan 800
#-
