DC电源插座核心技术解析：规格、极性、接口标准一览

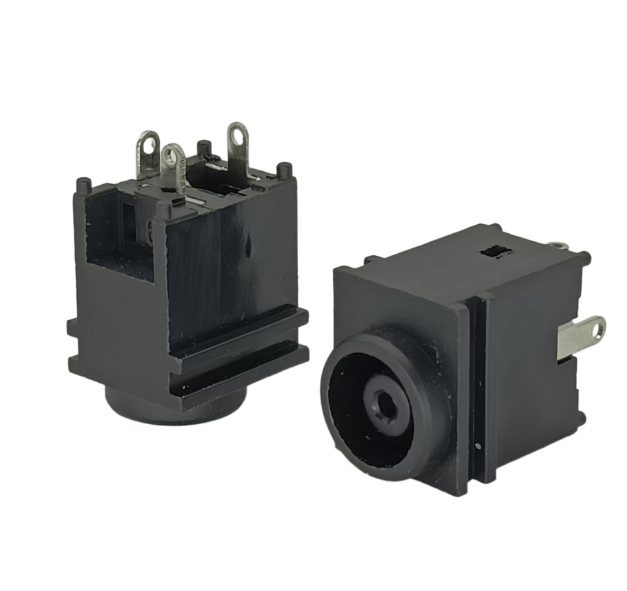

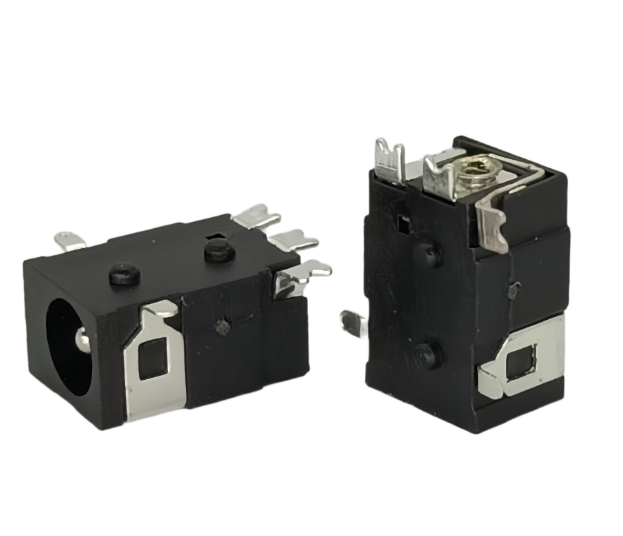

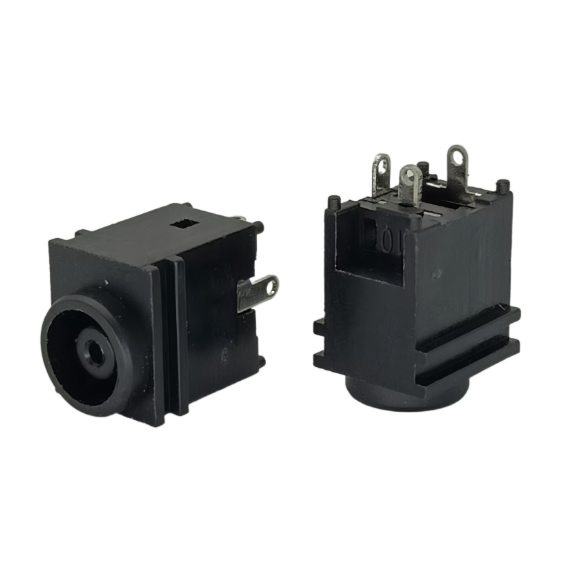

一、核心规格参数：选型的决定性因素

1. ‌接口尺寸标准化‌

   • ‌内径（Pin Diameter）‌：常见规格 0.7mm（耳机接口）、2.1mm（5521型）、2.5mm（5525型）
   • ‌外径（Sleeve Diameter）‌：典型值 5.5mm（工业主流）、3.5mm（消费电子）
   • 设计陷阱：内/外径公差＞±0.1mm将导致接触不良（如2.5mm插头误插2.1mm插座）

2. ‌电流与电压容量‌

   插座型号	额定电流	峰值电压	适用场景
   DC-001	1A	12V	路由器、摄像头
   5525	5A	24V	工控设备、3D打印机
   7909	10A	48V	医疗设备、通信基站

3. ‌机械寿命与耐久性‌

   • 工业级插座需通过 ≥5,000次插拔测试（IEC 61076-2-101）
   • 镀金触点（0.5μm厚度）可降低接触电阻至＜30mΩ

二、极性配置：防误插的关键设计

‌极性定义方式‌：

• ‌中心正极（Tip Positive）‌：90%消费电子采用（如路由器、监控摄像头）
• ‌中心负极（Tip Negative）‌：部分音频设备、安防系统
• 事故案例：中心极性接反将烧毁设备主控芯片（如树莓派）

‌防误插技术‌：

1. ‌物理防呆结构‌
   • 非对称卡槽设计（如JST PH系列）
   • 键位定位销（工业插座常见）
2. ‌电子防护方案‌
   • 输入端串联肖特基二极管（防反压）
   • TVS瞬态抑制二极管（防浪涌）

三、全球接口标准差异与适配

1. ‌区域标准对比‌

   地区	主流规格	认证要求	特殊设计
   中国	GB/T 2099.1	CCC认证	加强绝缘层厚度
   欧盟	IEC 60320	CE/ENEC认证	必须带防触电挡板
   美国	UL 498	UL认证	防火等级V-0

2. ‌特殊接口变种‌

   • ‌锁扣式DC插座‌（如航空插头）：震动环境防脱落
   • ‌磁吸DC接口‌（MagSafe型）：便携设备快速断开
   • ‌三芯DC插座‌：增加数据通信引脚（USB PD诱骗应用）

四、前沿趋势与技术演进

1. ‌Type-C PD的冲击与共存‌

   • USB-C PD支持240W供电（USB4 v2.0）
   • 传统DC插座优势领域：
     • 高可靠性工业场景（抗粉尘/液体）
     • 定制化高压方案（＞48V）

2. ‌创新材料应用‌

   • 自修复触点镀层（减少电弧腐蚀）
   • PPS工程塑料（耐130℃高温）

五、选型与故障预防清单

‌必检项目‌：

• 电流余量 ≥ 设备峰值电流的150%
• 插座内簧片压力 ≥ 0.5N（避免接触电阻增大）
• PCB焊盘开窗设计（预防冷焊）

‌典型故障对策‌：

故障现象	根本原因	解决方案
插座发热严重	接触面积不足	更换镀金加厚触点型号
插拔后断电	簧片疲劳变形	选用磷青铜材质插座
火花放电	未做ESD防护	增加RC吸收电路

---

‌结语‌
DC电源插座的技术迭代正朝向 ‌高压大电流‌、‌智能识别‌、‌环境自适应‌ 三大方向发展。工程师需平衡标准兼容性与场景定制化需求，在Type-C生态的冲击下，传统DC插座仍将在工业、医疗、新能源领域持续演进。
