DC插座分类与应用场景：从消费电子到工业设备

一、DC插座的分类体系

1. ‌按物理规格分类‌

   • ‌直径规格‌：主流外径包括2.1mm（微型设备）、3.5mm（音频设备）、5.5mm（路由器/显示器/笔记本适配器）及6.5mm（工业大功率设备）‌。内针直径需与外筒严格匹配，如5.5mm外径通常配2.1mm或2.5mm内针‌。
   • ‌极性设计‌：分为正负极性、负正极性等，需通过防反插结构避免误接‌。
   • ‌封装类型‌：SMT贴片式（适合高密度PCB）与DIP插件式（便于手工焊接）‌。

2. ‌按功能特性分类‌

   • ‌集成开关型‌：插入时自动切换电源路径（如适配器供电优先于电池）‌。

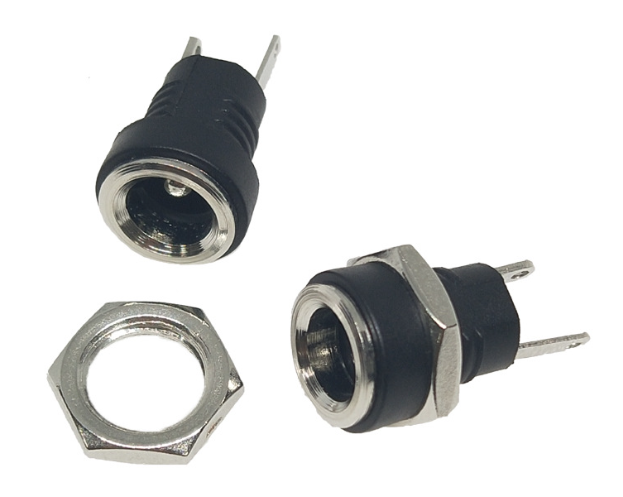

   • ‌锁定机构型‌：工业级产品采用弹簧锁扣或螺纹旋接，确保震动环境下的稳固连接‌。
   • ‌防水型‌：IP67密封设计，适用于户外或潮湿环境‌。

二、典型应用场景分析

1. ‌消费电子领域‌

   • ‌便携设备‌：笔记本电脑、显示器通过5.5mm标准DC插座接收12V/2A适配器输入‌。
   • ‌快充改造‌：旧式DC适配器经协议转换器升级为USB-C PD快充，兼容30W输出‌。
   • ‌智能家居‌：监控摄像头、智能音箱采用DC插座连接DC-DC电路，支持12V-28V宽电压输入‌。

2. ‌工业与专业设备‌

   • ‌新能源车辆‌：车载DC插座将高压电池电转换为12V低压，为电子设备供电，需耐受振动与温度波动‌。
   • ‌广播器材‌：6.5mm大电流插头（如3.0mm内针）用于专业音响设备‌。
   • ‌医疗仪器‌：高可靠性型号（≥10,000次插拔寿命）满足严格使用要求‌。

3. ‌特殊环境应用‌

   • ‌安防系统‌：可视化门禁、对讲机采用DC插座实现稳定供电‌。
   • ‌户外照明‌：LED景观灯通过防水DC插座连接太阳能系统‌。

三、选型关键参数

• ‌电气性能‌：额定电压（12V/24V常见）、电流（0.5A-5A）、接触电阻（≤30mΩ）‌。
• ‌机械性能‌：插拔力（插入3-20N，拔出5-40N）、寿命（≥5,000次）‌。
• ‌环境耐受‌：工作温度（-25℃~+85℃）、耐盐雾（≥48小时）‌。

四、安全与标准

• ‌国家标准‌：GB/T 42710.1-2023规定家用DC插座需采用“T”形正负极防反插设计，额定电压≤400V‌。
• ‌工业规范‌：需通过UL94 V-0阻燃认证，接触端子建议镀金或镀锡以提升耐久性‌。
