通过stm32cubemx配置time1定时器产生中断

原创于 2022-11-18 16:04:32 发布 · 1.1k 阅读

CC 4.0 BY-SA版权

文章标签：

本文介绍STM32中DMA的基本配置方法及其在定时器中断中的应用实例。通过配置DMA1_Stream0实现内存到内存的数据传输，并设置非常高的优先级以确保数据传输的实时性。文中还详细展示了如何定义中断服务函数以及如何使用HAL库函数来启动DMA和定时器。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

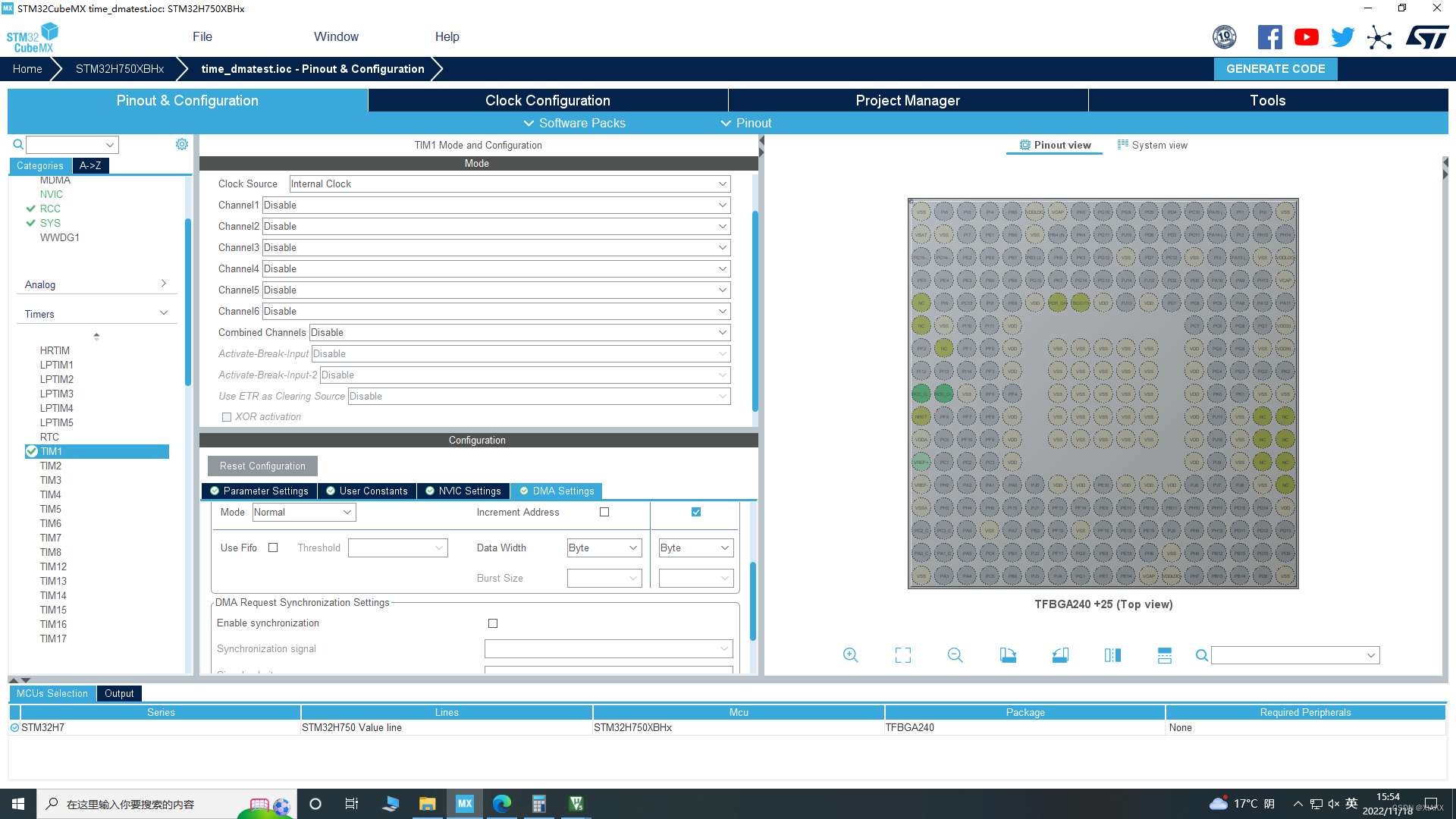

以下为dma的配置

hdma_tim1_up.Instance = DMA1_Stream0;
hdma_tim1_up.Init.Request = DMA_REQUEST_TIM1_UP;
hdma_tim1_up.Init.Direction = DMA_MEMORY_TO_MEMORY;
hdma_tim1_up.Init.PeriphInc = DMA_PINC_ENABLE;
hdma_tim1_up.Init.MemInc = DMA_MINC_ENABLE;
hdma_tim1_up.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
hdma_tim1_up.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
hdma_tim1_up.Init.Mode = DMA_CIRCULAR;
hdma_tim1_up.Init.Priority = DMA_PRIORITY_VERY_HIGH;
hdma_tim1_up.Init.FIFOMode = DMA_FIFOMODE_DISABLE;

定义一个中断服务函数

void TIM1_UP_IRQHandler(void)
{
   t1cnt++；
   for(uint16_t i=0;i<500;i++)
   dmasrc[i] ++;//对dma源地址不断写入数据以方便观察
   HAL_TIM_IRQHandler(&htim1);
}

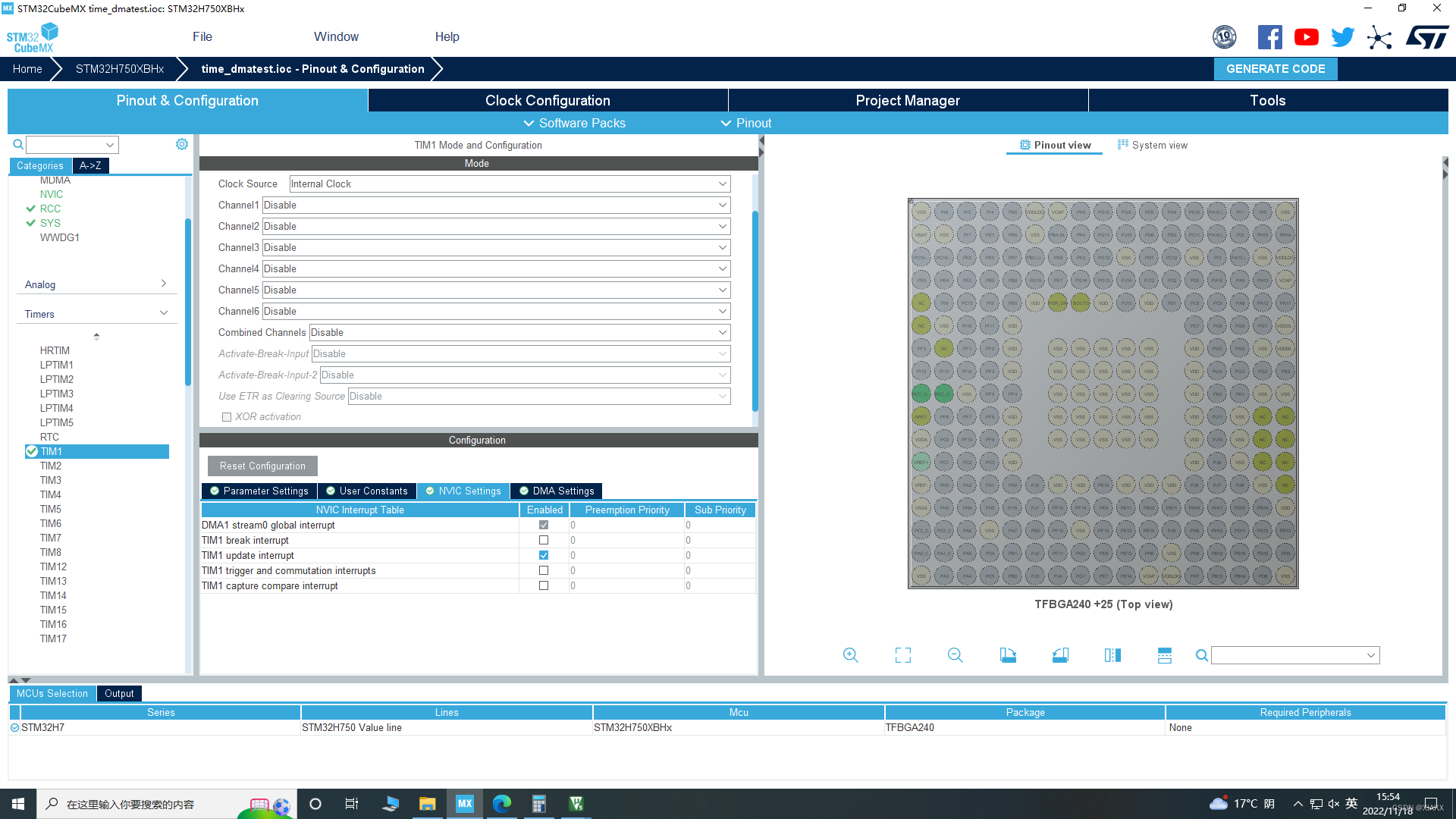

使能中断和dma

HAL_NVIC_EnableIRQ(TIM1_UP_IRQn);
HAL_DMA_Start (&hdma_tim1_up,(uint32_t)&dmasrc[0],(uint32_t)&dmastd[0],500);
HAL_TIM_Base_Start_IT(&htim1);

编译后进调试可以观察到每一秒源地址每一秒左右刷新数据并向目的地址传输
