Altium Designer 输出Gerber文件

最新推荐文章于 2024-11-21 14:33:46 发布
原创 最新推荐文章于 2024-11-21 14:33:46 发布 · 2.1k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了如何使用AD软件进行Gerber文件和钻孔文件的输出过程，包括设置字符串、转换层参数、配置光圈表等步骤，并提供了具体的操作截图辅助理解。

1、打开AD软件

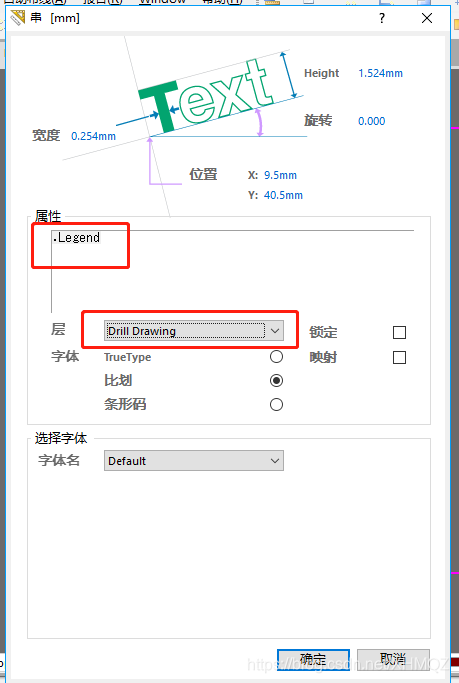

2、放置分孔图列表字符串，点击主菜单中的 放置-字符串，然后按TAB键在TEXT栏选中“.Lengend”；Layer栏选择“Drilldrawing”，如图
在这里插入图片描述
放置在边框的右侧即可，切换单位为mil。
在这里插入图片描述

3、开始转Gerber 文件 在 文件-制造输出-Gerber
在这里插入图片描述
4、在弹出的菜单栏选以下参数
4.1、在这里插入图片描述
4.2、选择要转换的层及参数
在这里插入图片描述
4.3、设置分孔图层参数
在这里插入图片描述
4.4、光圈表设置，默认情况下我们转成RS274X（内含D码格式）
在这里插入图片描述
4.5、光绘全局参数设置
在这里插入图片描述

5、点击OK，软件自动转换出Gerber
在这里插入图片描述
6、钻孔文件转换 在文件-制造输出-NCDrill
在这里插入图片描述
6.1、按照下图进行设置即可在这里插入图片描述
6.2、下图的单位与上图设置一致。
在这里插入图片描述
7、输出的Gerber文件：
在这里插入图片描述
