LVS 负载均衡群集 ---------- DR（直连路由）模式

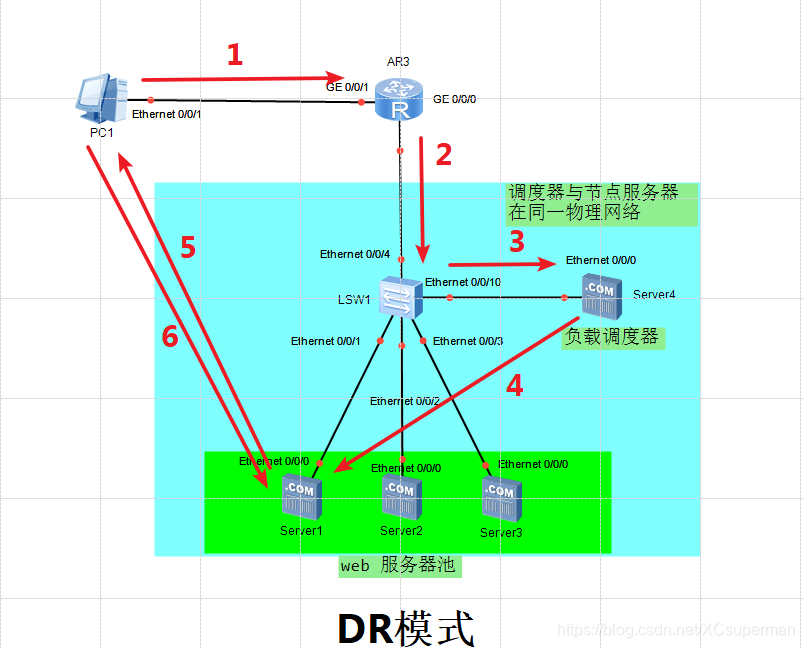

负载均衡 ---- DR模式

• 本次主要介绍负载均衡中的DR模式
  直接路由（Direct Routing）简称 DR模式；采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一物理网络；负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道。

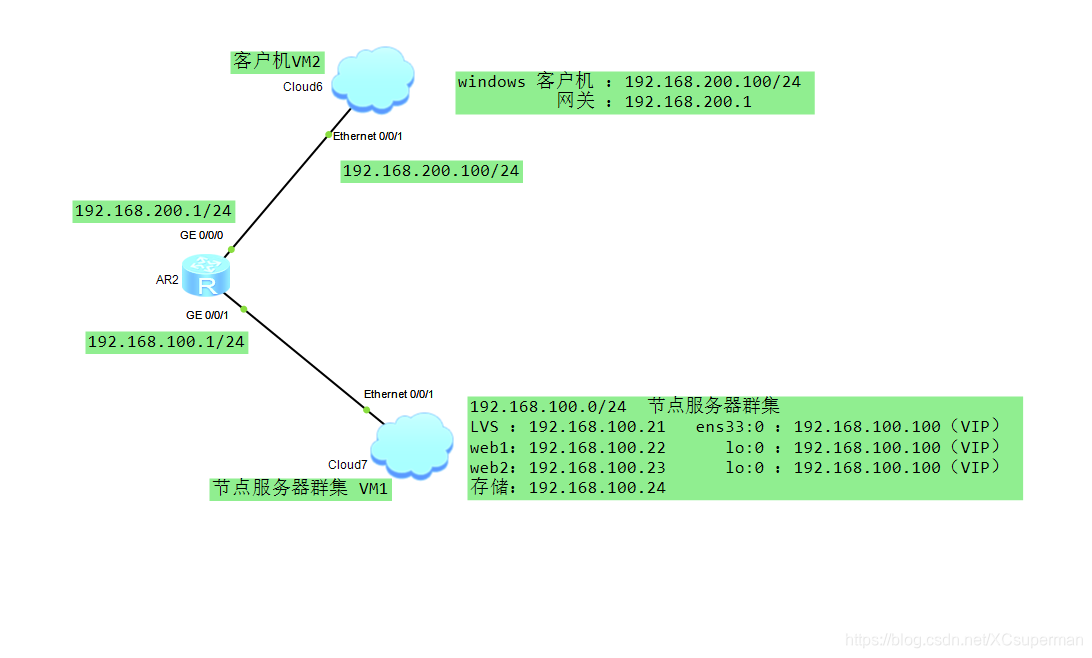

网络环境部署

• 本次将用 eNsp 拓扑图 + 5台虚拟机来进行搭建演示


• 节点服务器群集
  1、一台LVS调度器（vm1连接方式）
  更改 ip ：192.168.100.21/24 网关：192.168.100.1 重启网卡；

  2、两台节点服务器（vm1连接方式）
  更改 ip ：192.168.100.22/24 网关：192.168.100.1 重启网卡；
  更改 ip ：192.168.100.23/24 网关：192.168.100.1 重启网卡；

  3、一台NFS共享存储器（vm1连接方式）
  更改 ip ：192.168.100.24/24 网关：192.168.100.1 重启网卡；

• 客户机
  1、一台 windows 系统的虚拟机（客户端）（vm2连接方式）
  更改网络适配器的网址 ip：192.168.200.100/24 网关：192.168.200.1

• 真机
  1、真机更改 vm1 网卡（用于连接 CRT 的）
  更改 ip：192.168.100.2/24 网关：192.168.100.1

• 关闭所有虚拟机的防火墙、核心防护、安装本地 yum源

开始配置 LVS — DR模式

配置 LVS调度器（192.168.100.21）

【1】配置虚拟IP地址（VIP）

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# ll
[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens33:0
[root@localhost network-scripts]# vi ifcfg-ens33:0

NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.100
NETMASK=255.255.255.255

[root@localhost network-scripts]# ifup ens33:0
[root@localhost network-scripts]# ip addr                ####查看 lo:0 接口上设的IP是否出现（我这是最小化安装的）
