STM32开发实例_基于物联网的光照监测系统（电路图+程序+流程图）24-32-142

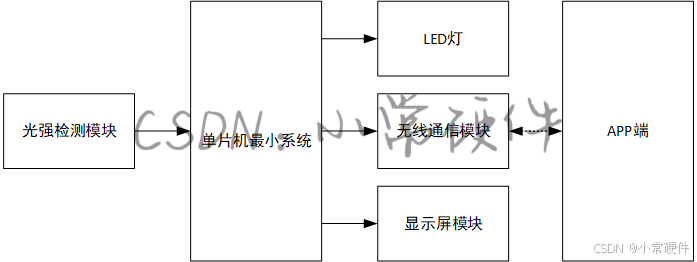

一.系统概述

智能光照监测与控制系统，具有以下功能：
1. 核心控制器：采用STM32单片机作为核心控制器，负责光照数据采集和系统控制。
2. 光照数据采集与显示：使用GY302光照传感器采集环境光照强度，将采集到的光照值显示在OLED显示屏上。
3. 无线数据传输：通过ESP8266无线通信模块，将光照数据发送至APP端。
4. APP端设置与控制：在APP端设定光照强度的阈值，设置3个灯光亮度档位，控制灯光的亮度，实现远程控制灯光的开关。

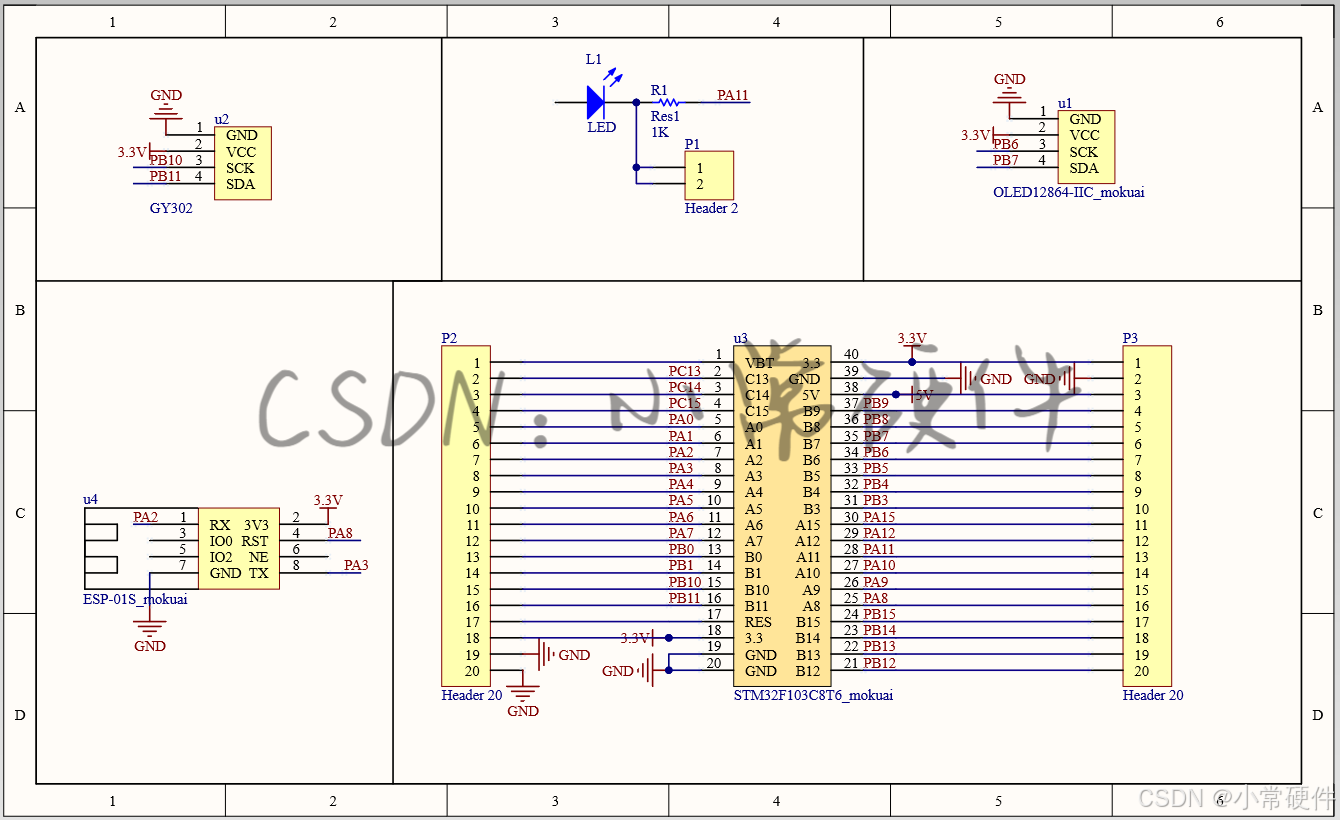

二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 使用光敏电阻模块进行光强检测，传感器的模拟端与单片机的模拟输入端相接；
3. 通过ESP8266-01S将检测到数据上传到上位机，通过UART串口与单片机进行通信；
4. 通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
 #include "adc.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
	TIM4_Init(300,7200);
	bh1750_Init();
	Servor_GPIO_Config_Time2_Init();
	OLED_Init();
	OLED_CLS();
	ALi_ESP8266_GPIO_Init();
	MQTT_Buff_Init();
  AliIoT_Parameter_Init();
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

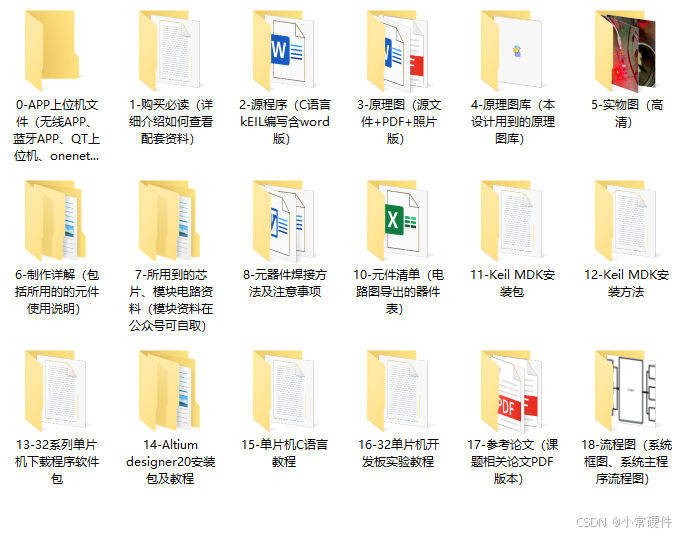

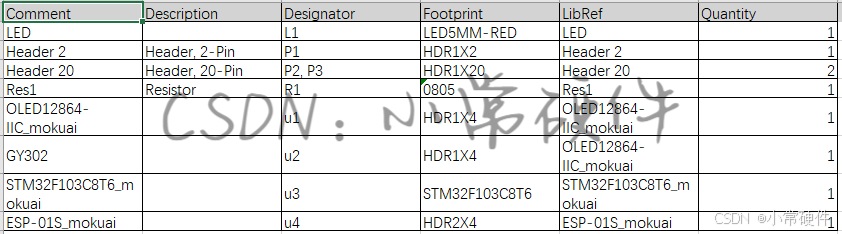

四.资料内容
