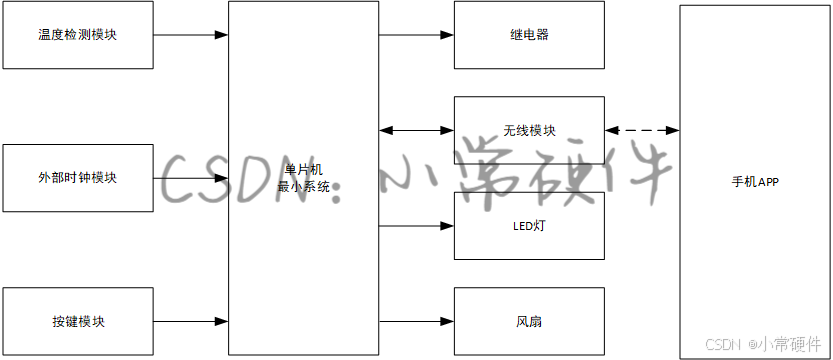

一.系统概述

智能温控与香蒸灯管理系统，具有以下功能：
1. 核心控制器：使用STM32单片机作为系统的核心控制器，负责温度采集和各个组件的控制。
2. 温度采集与显示：控制温度传感器以实时采集温度数据，通过OLED显示屏显示当前温度值。
3. RGB灯控制：控制RGB灯显示三种不同的颜色。
4. 温度设定与风扇控制：通过按键设定温度阈值，当温度超过设定阈值时，自动启动风扇。
5. 香蒸灯控制：通过按键设置香蒸灯的启动和关闭时间，实现自动开关。使用3个按键控制香蒸灯的三种颜色。通过3个继电器模拟三种不同的香蒸强度。
6. 无线控制：通过无线APP实现对香蒸灯的远程开关控制。

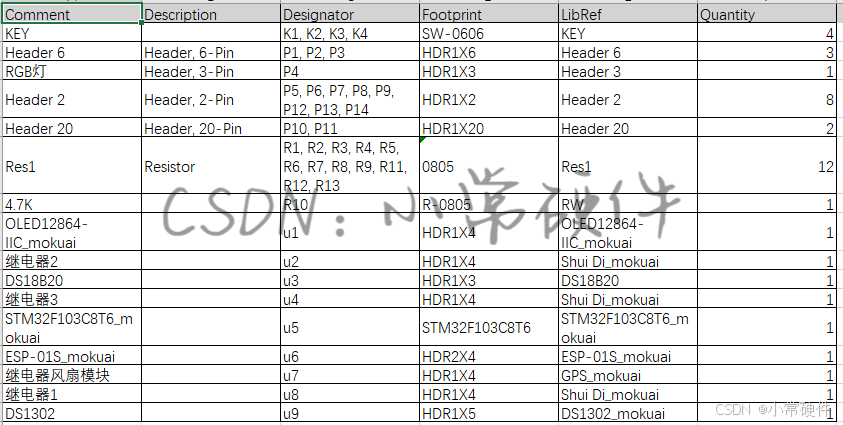

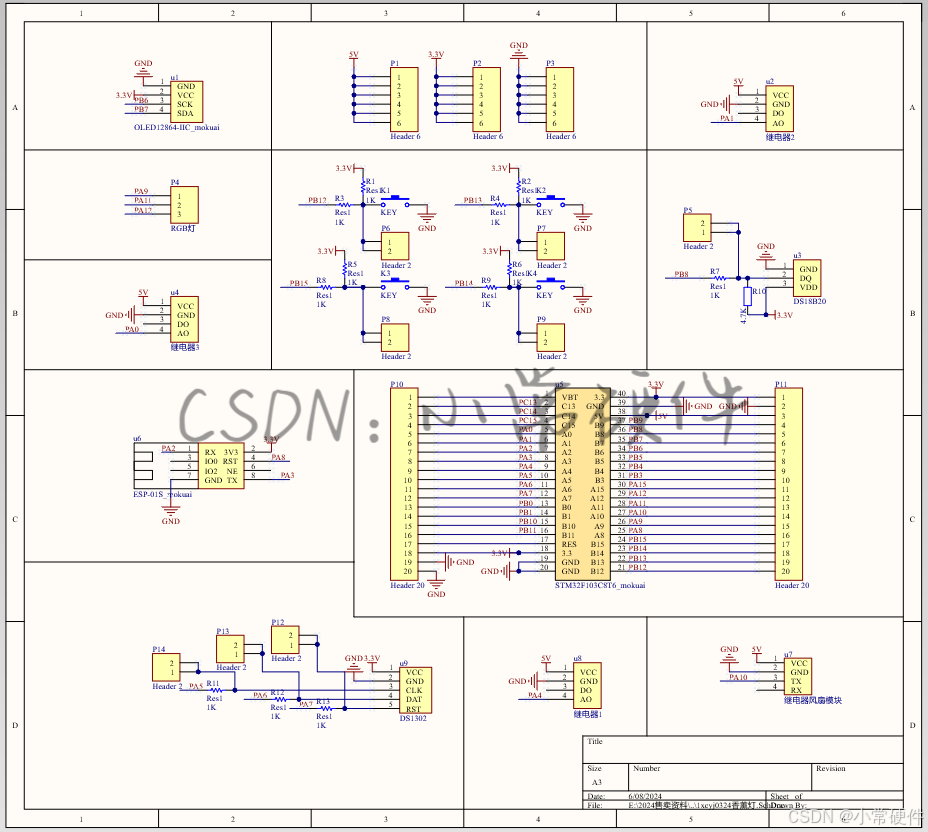

二.电路设计

电路图采用Altium Designer进行设计：
通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
通过DS18B20进行温度检测，并通过单总线与单片机完成数据通信；
通过DS1302实现时钟定时，并通过SDA、SCK、DAT三个引脚与单片机进行连接；
通过ESP8266-01S将检测到数据上传到上位机，通过UART串口与单片机进行通信；
通过继电器控制香薰灯，并将继电器的数据输出脚与单片机的GPIO脚进行连接。
使用风扇进行降温，风扇一端接5V电源，另一端接单片机GPIO口。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Beep_Led_Relay.h"
#include "Control_Report_To_Police.h"
#include "ds18b20.h"
#include "ds1302.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 						//延时函数初始化
	TIM4_Init(300,7200);
	KEY1_Init();									//PB12	PB13	PB14	PB15
	Relay_init();					 				//PA0	PA1		PA4		PA10(风扇)
	OLED_Init();            						//PB6 	PB7
	RGBLED_init() ;									//PB0	PB1		PB10
	while(DS18B20_Init());							//PB8
	DS1302_GPIO_Init_Write_Time();					//PA5-7
	ALi_ESP8266_GPIO_Init();					//PA2	PA3		PA8
	MQTT_Buff_Init();
	AliIoT_Parameter_Init();
	OLED_CLS();
	OLED_ShowCN(0,0,0);OLED_ShowCN(0+16,0,1);//时间
	OLED_ShowCN(0,2,2);OLED_ShowCN(0+16,2,3);	OLED_ShowCN(0+64,2,4);OLED_ShowCN(0+80,2,5); //温度阈值
OLED_ShowCN(0,4,6);OLED_ShowCN(0+16,4,7);OLED_ShowCN(0+32,4,8);OLED_ShowCN(0+48,4,9);//香薰灯已
	OLED_ShowCN(0,6,17);OLED_ShowCN(0+16,6,18);//OLED_ShowCN(0+16,6,9);

	while(1)
	{
		OLED_Display_Cotrol(); //显示控制函数
	}
}

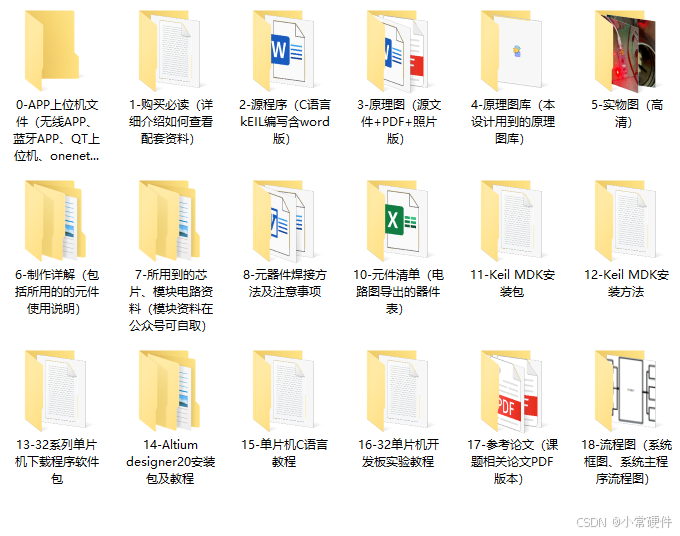

四.资料内容
