STM32开发实例_基于Zigbee的智能路灯系统（电路图+程序+流程图）24-32-64

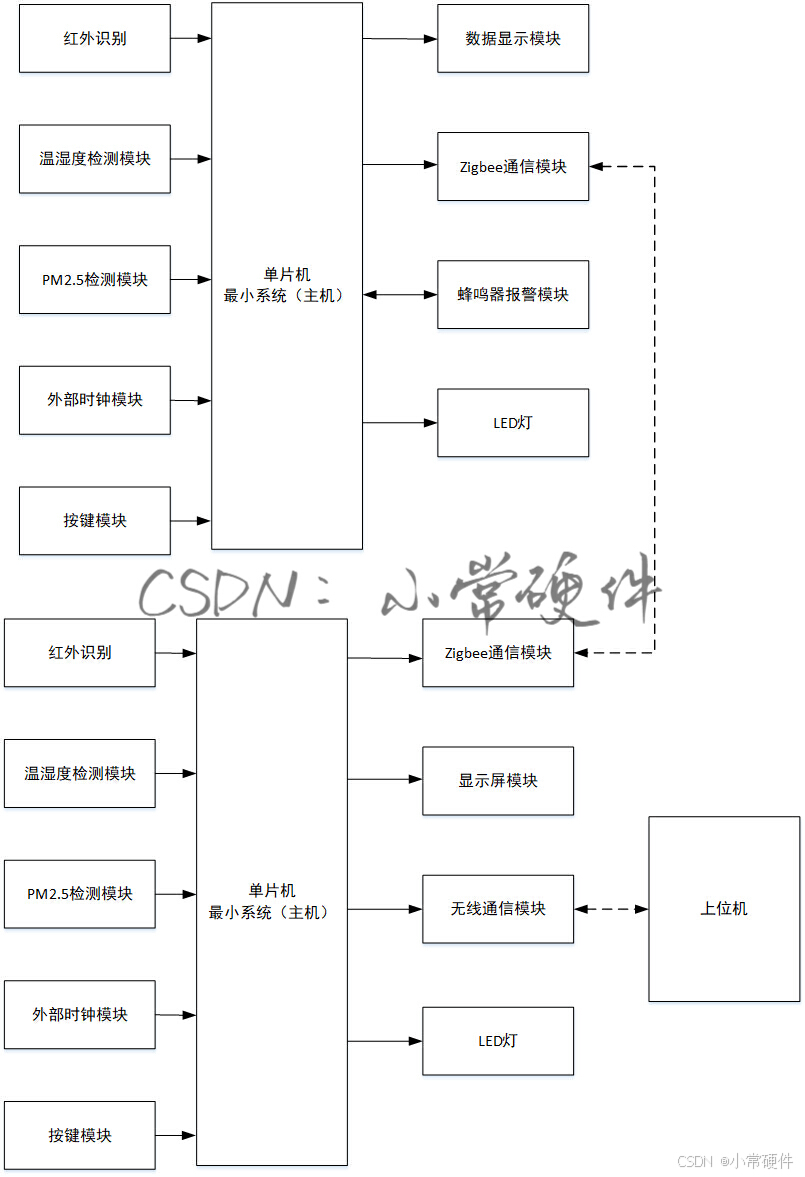

一.系统概述

1. 智能组网与数据传输：利用Zigbee技术自由灵活地组网小区智能路灯。小区与监控中心通过WiFi实现实时数据传输。
2. 人工模式下的路灯控制：可手动调节路灯亮度等级（一级、二级、三级）。 能切换定时、自动、手动三种控制模式。
3. 定时模式控制：通过小程序设定路灯的定时开关时间。
4. 自动模式控制：环境光线低于设定值时，路灯自动亮起。人经过时，路灯自动调节亮度。
5. 故障检测与报警：使用两个光线传感器检测路灯故障，故障时蜂鸣器报警。
6. 远程智能化管理：利用无线通信技术将数据上传至云服务器。APP与云服务器通过MQTT协议交互，实现远程监控与控制。
7. 空气质量监测：使用PM2.5传感器监测小区空气质量，超标时小程序报警。
8. SOS求助功能：紧急情况下，可按键求助，蜂鸣器报警并推送消息给物业管理人员。
9. 屏幕显示功能：屏幕上实时显示环境数据（温湿度、PM2.5）及系统信息。

二.电路设计

电路图采用Altium Designer进行设计：
1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
2. 通过DHT11进行温湿度检测，并通过one-wire总线与单片机的GPIO脚进行连接；
3. 使用DS1302时钟模块进行定时，该该模块通过RST、SCK、DOUT三个引脚进行连接；
4. 使用MQ-2进行粉尘浓度检测并将模块的模拟输出脚与单片机的模拟输入脚相接；
5. 通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信；
6. 使用Zigbee模块搭建组网，Zigbee模块通过UART串口与单片机进行通信；
7. 通过ESP8266-01S将检测到数据上传到上位机，通过UART串口与单片机进行通信。

 三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
int main(void)
 {

	u32 Jr6001_Bound=9600;
	static u8 Music_Voice_Num=0;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//ÉèÖÃÖжÏÓÅÏȼ¶·Ö×éΪ×é2£º2λÇÀÕ¼ÓÅÏȼ¶£¬2λÏìÓ¦ÓÅÏȼ¶
	delay_init();	    	 //ÑÓʱº¯Êý³õʼ»¯


//  KEY1_Init();          //°´¼üIO³õʼ»¯
//	Beep_init();         //·äÃùÆ÷³õʼ»¯
//	Led0_init();
	E18_D80_Init();
	Adc_Init();             //²É¼¯ÔëÉù³õʼ»¯
	Adc2_Init();            //²É¼¯ÒºµÎ³õʼ»¯
  while(DHT11_Init()){}   //²É¼¯ÎÂʪ¶È³õʼ»¯
	Relay_init();           //¼ÌµçÆ÷³õʼ»¯
	ULN2003_GPIOB_Init();
	JR6001_Uart1_init(&Jr6001_Bound);    //ÓÃÓÚ¿ØÖÆÒôÀÖ²¥·Å
	ESP8266_Uart2_Init();
	while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
	delay_ms(500);
  while(OneNet_DevLink()){}
	delay_ms(500);

	for(Music_Voice_Num=0;Music_Voice_Num<10;Music_Voice_Num++)
	JR6001_Uart1_Voice_Add();

	OLED_Init();            //OLED³õʼ»¯
	OLED_CLS();             //OLEDÇåÆÁ
	OLED_ShowCN(32,2,0);			//С³£Ó²¼þ
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(100);
	OLED_CLS();

//	 /*******ÏÔʾºº×Ö**********/
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);

	OLED_ShowCN(0,4,8);
	OLED_ShowCN(0+16,4,9);
	OLED_ShowCN(0,6,36);
	OLED_ShowCN(0+16,6,37);
	OLED_ShowCN(64,0,38);

//  Beep=1;//·äÃùÆ÷³õʼ»¯   ϵͳÉϵçºóÏÈÈ÷äÃùÆ÷Í£Ö¹½Ð
  while(1)
	{
    OLED_Display_Cotrol(); //ÏÔʾ¿ØÖƺ¯Êý
	}
}

四.资料内容
