Proteus仿真实例_基于STM32单片机的简易波形发生器（仿真文件+程序）24-32f-27

一.系统概述

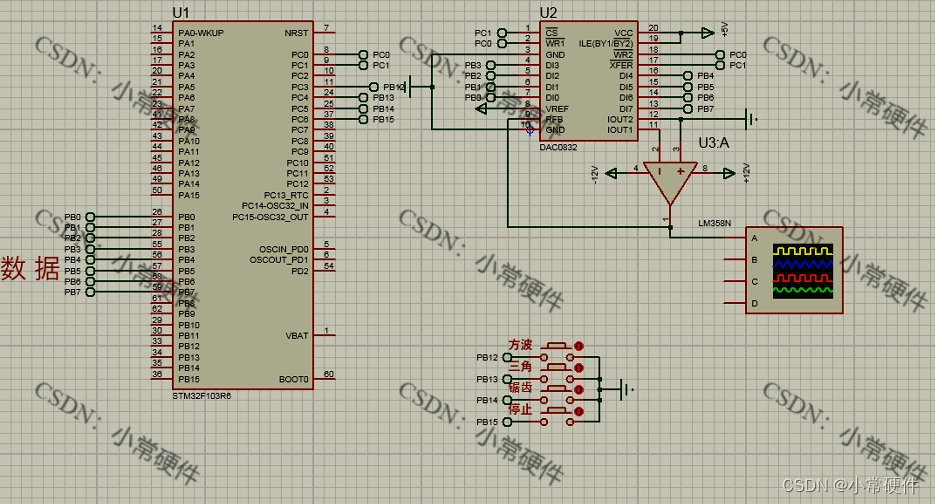

系统内使用STM32单片机进行主控，proteus内部集成示波器，使用按键可以调节波形的输出方式，在示波器上可以实时观察波形的变化。

二.仿真概述

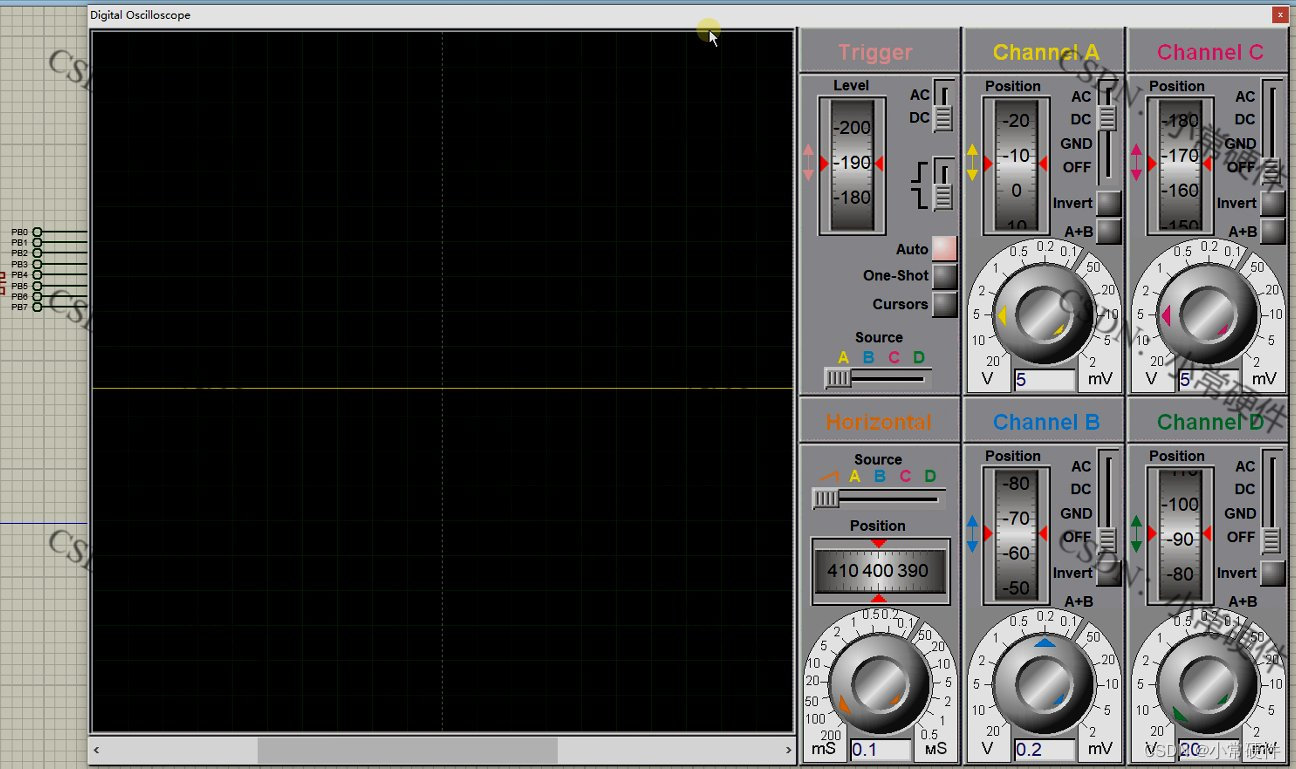

1. 调出示波器且此时没有按下按键波形就是一条直线

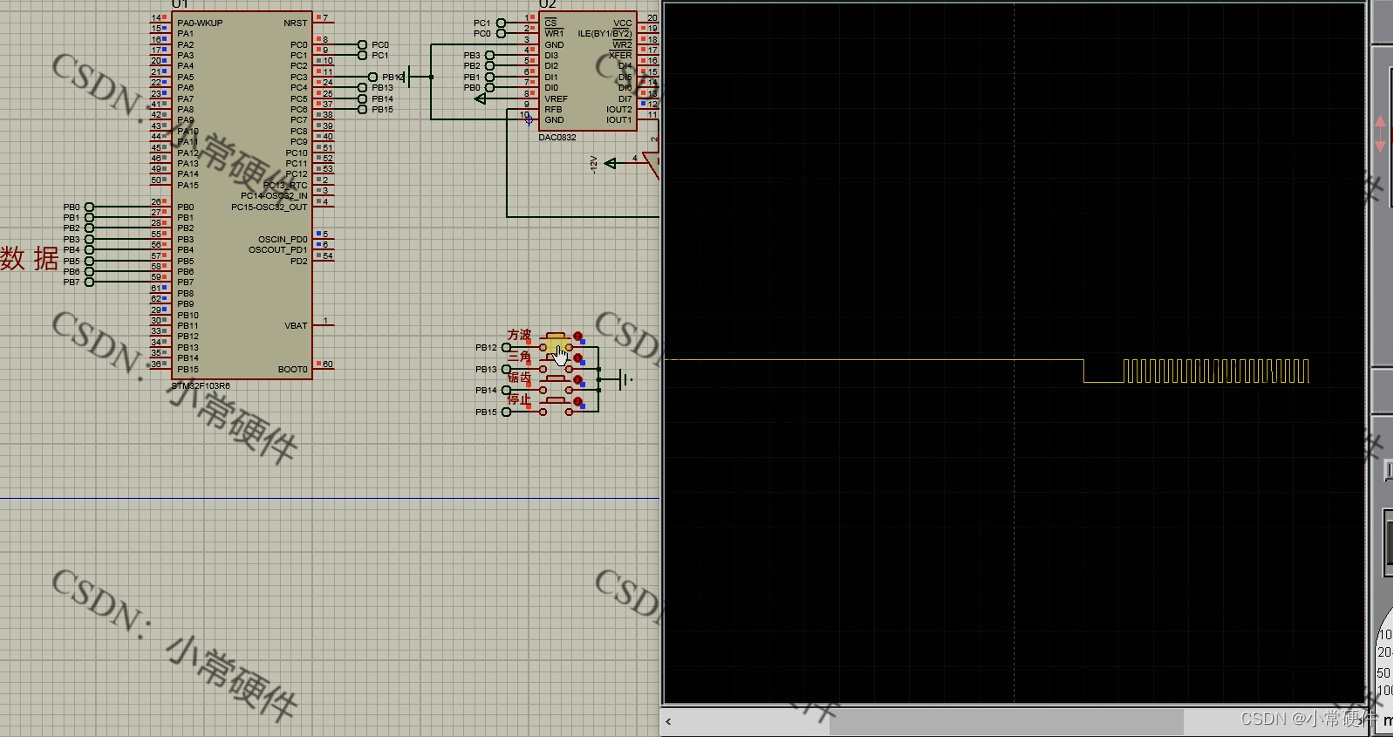

2.按下方波按键就可以在示波器上看到方波波形

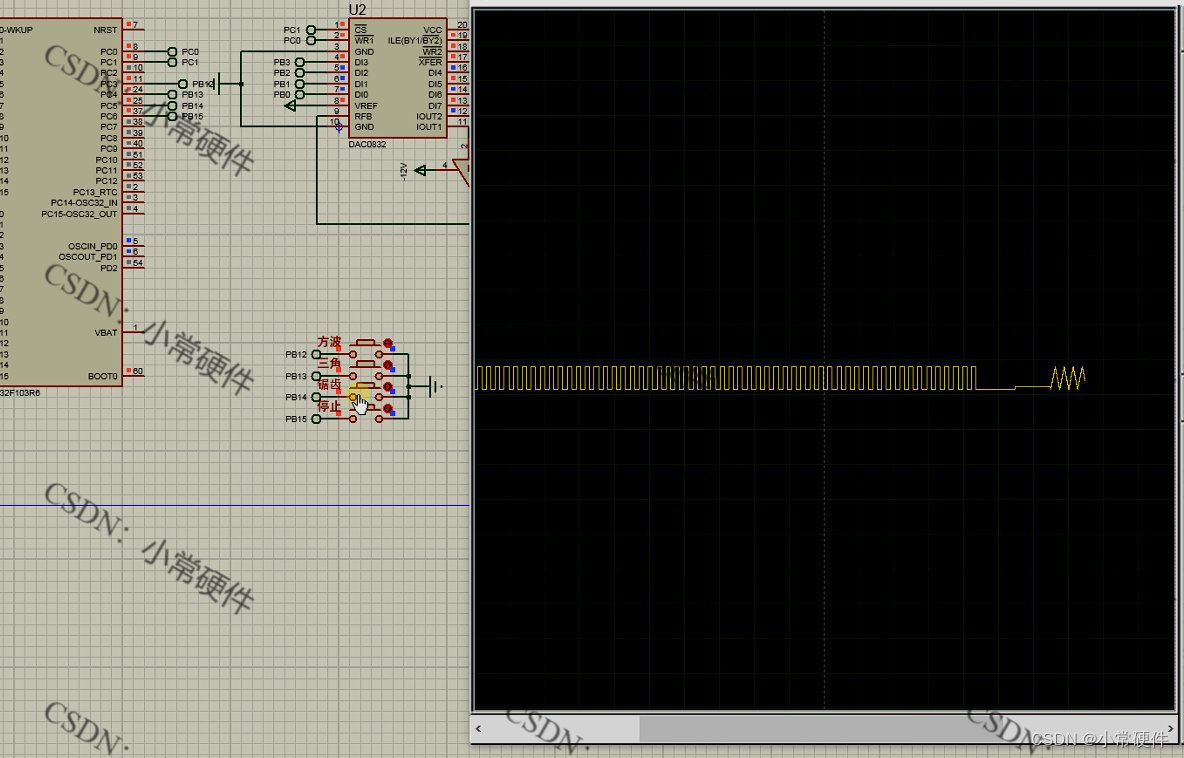

3. 按下三角波按键就可以在示波器上看到三角波波形

4.按下锯齿波按键就能看到锯齿波波形，可以调节示波器的旋钮来移动查看和放大缩小

三.程序设计

#include <stm32f10x.h>
#include <delay.h>
#include <Lcd1602.h>
#include <DAC0832.h>
#include <Key.h>

int main(void)
{
	u8 f=0,i=0,k=0;

	Lcd1602_Init();
	DAC0832_Init();
	Key_Init();

	while(1)
	{
		if(Key0==0||Key1==0||Key2==0||Key3==0)
		{
			delay_ms(100);
			if(Key0==0)
			{
				k=1;
				while(Key0);
			}
			if(Key1==0)
			{
				k=2;
				while(Key1);
			}
			if(Key2==0)
			{
				k=3;
				while(Key2);
			}
			if(Key3==0)
			{
				k=0;
				while(Key3);
			}
		}

		if(k==1)
		{
			//方波======================================
			if(f==0)
			{
				i++;
				DAC_com(255);
				delay_us(19);
				if(i==255)
				{
					f=1;
				}
			}
			else
			{
				i--;
				DAC_com(0);
				delay_us(19);
				if(i==0)
				{
					f=0;
				}
			}
		}
		if(k==2)
		{
			//三角波======================================
			if(f==0)
			{
				i++;
				DAC_com(i);
				delay_us(19);
				if(i==255)
				{
					f=1;
				}
			}
			else
			{
				i--;
				DAC_com(i);
				delay_us(19);
				if(i==0)
				{
					f=0;
				}
			}
		}

		if(k==3)
		{
			//锯齿======================================
			if(f==0)
			{
				if(i<255)
				{
					i++;
					DAC_com(i);
					delay_us(19);
				}else i=0;
			}
		}
	}
}
