本文详细介绍了如何通过配置路由器实现多点GRE (MGRE) 的环境搭建，并在此基础上启用OSPF协议来优化路由选择过程。具体步骤包括设置路由器的IP及缺省路由、建立MGRE隧道、配置OSPF并调整网络类型与优先级等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

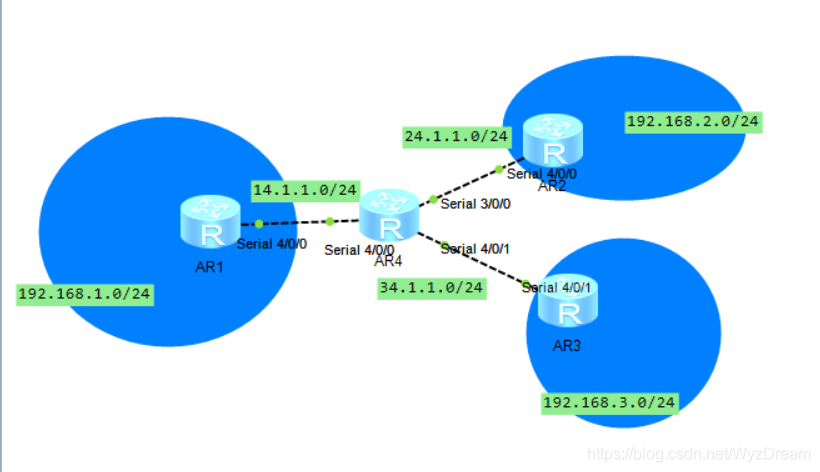

在这里插入图片描述
在这里插入图片描述
步骤：

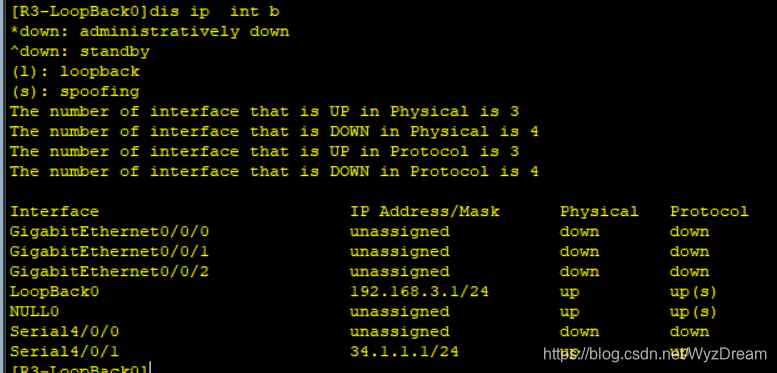

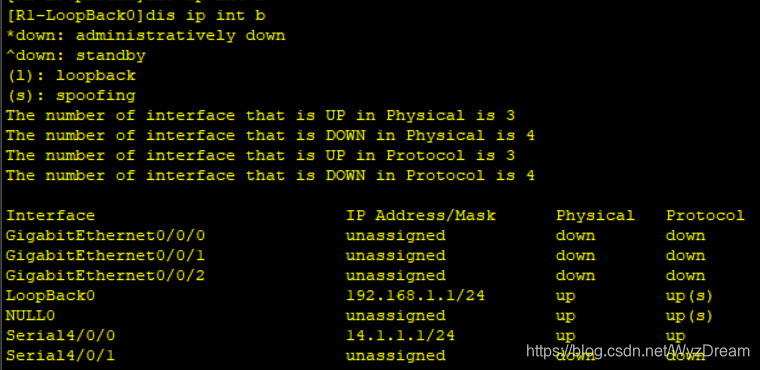

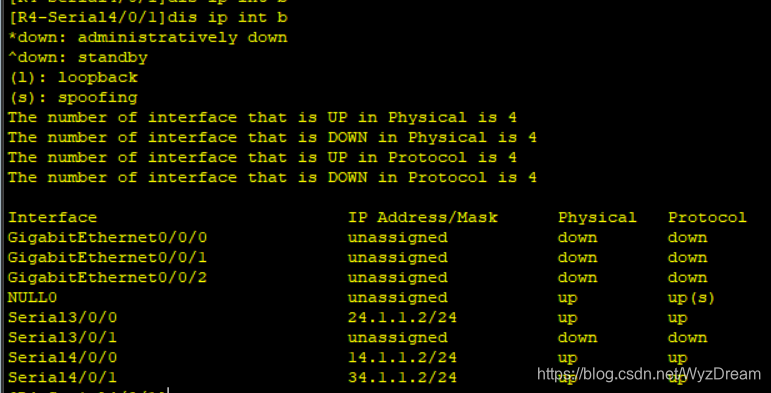

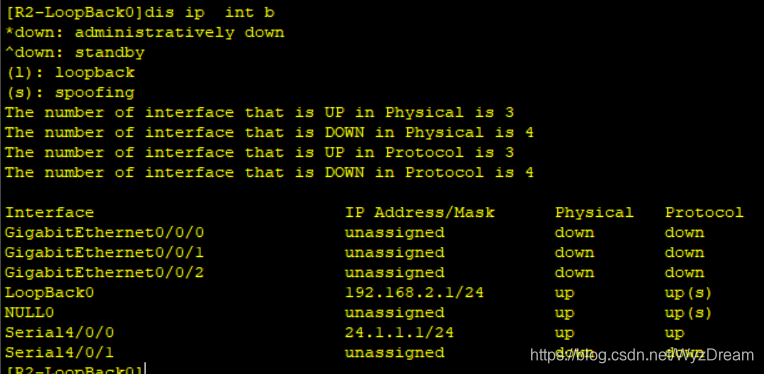

1.给路由器配置IP，环回，给边界路由器写缺省

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
[R1]ip route-static 0.0.0.0 0 14.1.1.2
[R2]ip route-static 0.0.0.0 0 24.1.1.2
[R3]ip route-static 0.0.0.0 0 34.1.1.2

2.R1，R2，R3建立MGRE环境
R1为中心站点
[R1]interface Tunnel 0/0/0
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 14.1.1.1
[R1-Tunnel0/0/0]nhrp entry multicast dynamic
[R1-Tunnel0/0/0]nhrp network-id 100
[R1-Tunnel0/0/0]ip address 10.1.1.1 24

R2：
[R2]interface Tunnel 0/0/0
[R2-Tunnel0/0/0]ip address 10.1.1.2 24
[R2-Tunnel0/0/0]tunnel-protocol gre p2mp
[R2-Tunnel0/0/0]source s4/0/0
[R2-Tunnel0/0/0]nhrp n
[R2-Tunnel0/0/0]nhrp network-id 100
[R2-Tunnel0/0/0]nhrp entry 10.1.1.1 14.1.1.1 register

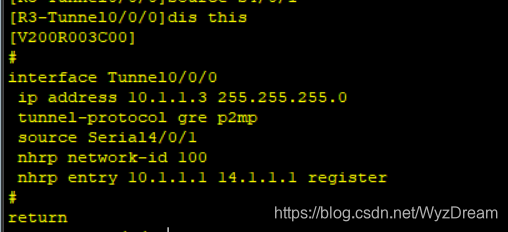

R3：
在这里插入图片描述
3.R1，R2，R3启ospf协议
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

4.修改tunnel接口方式为broadcast
[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]ospf network-type broadcast

[R2]int Tunnel 0/0/0
[R2-Tunnel0/0/0]ospf network-type broadcast

[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast
在这里插入图片描述

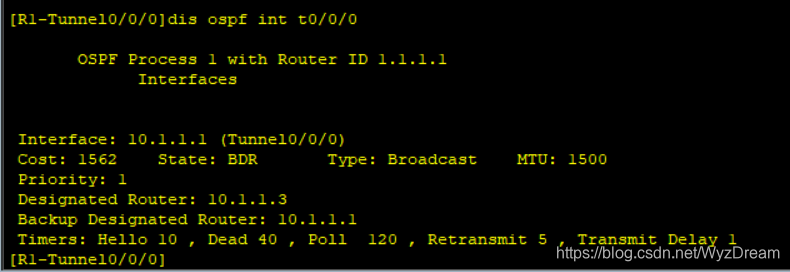

此时R1为BDR，因此要修改R1的优先级

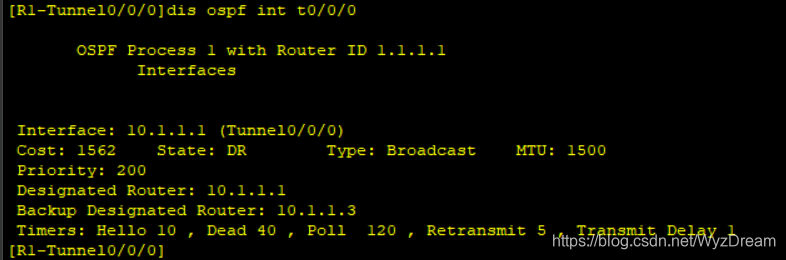

5.修改R1的优先级
[R1]int s4/0/0
[R1-Serial4/0/0]ospf dr-priority 200
在这里插入图片描述

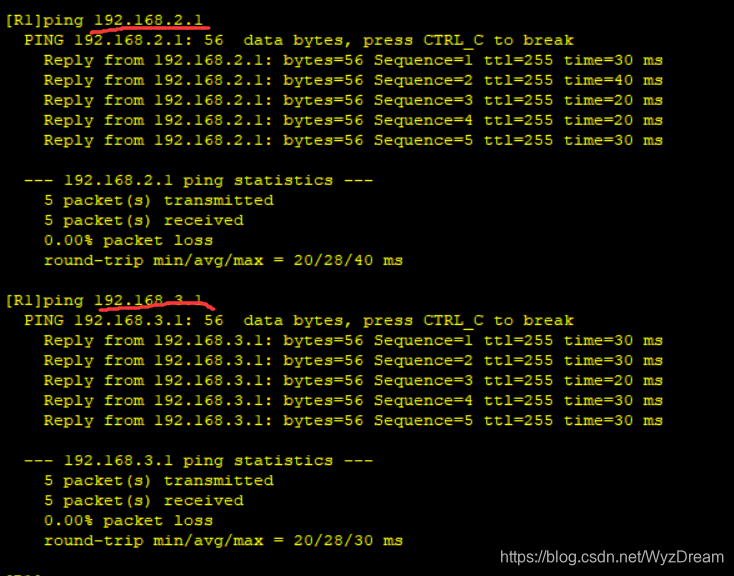

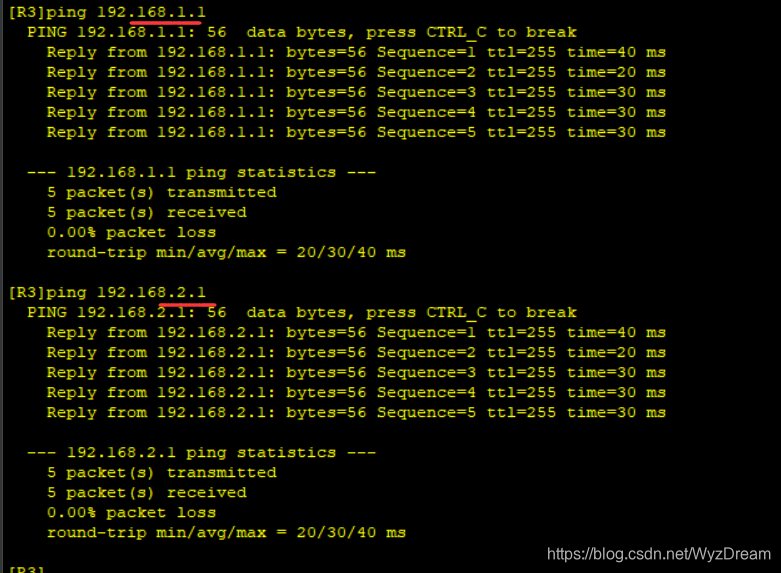

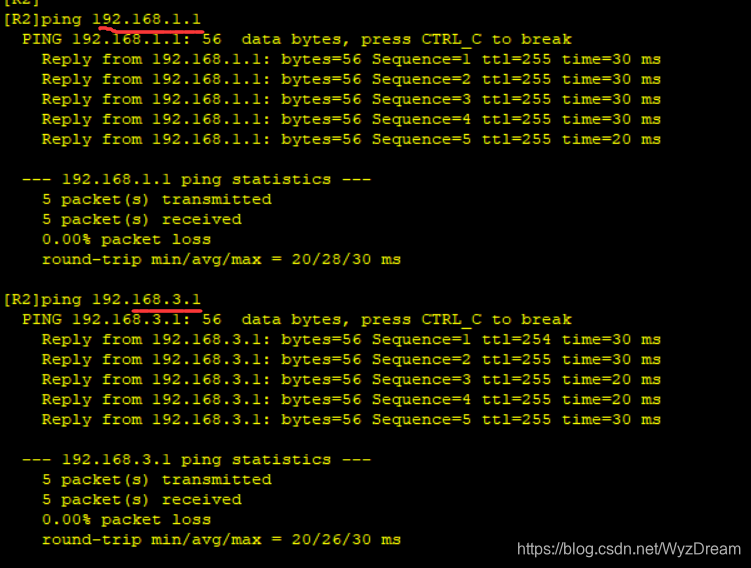

6.实验结果
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
