说明：Arduino Nano（ATMEGA328P）；10位ADC（0~1023）
附：Arduino Nano 内置温度测量（ADC8）

文章目录

1.ADC转换时间

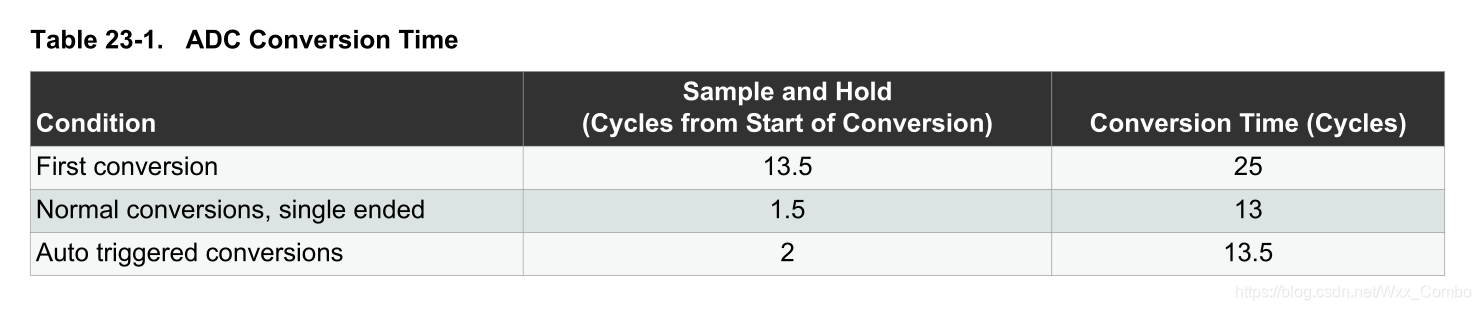

在这里插入图片描述

2.转换过程（举例）

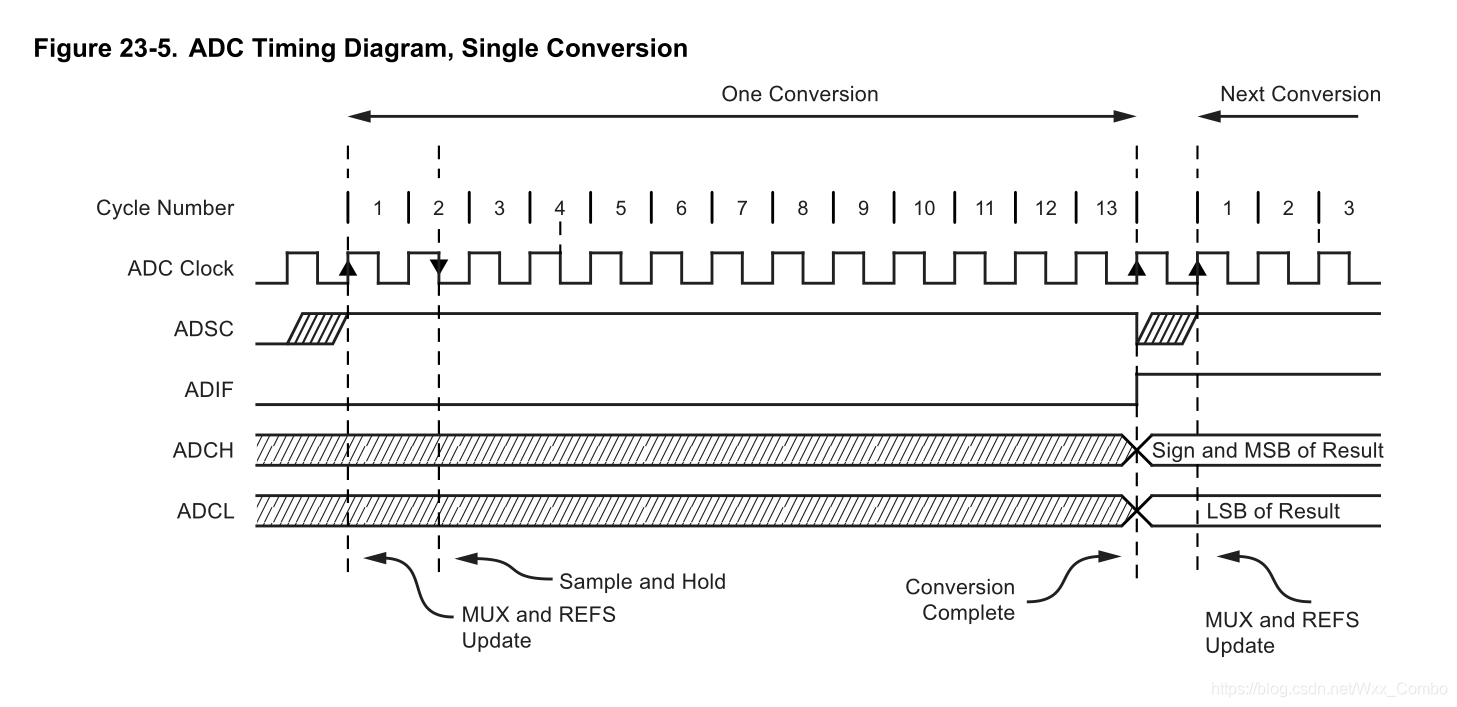

在这里插入图片描述
1.开始转换（ADSC置1）
2.MUX和REFS更新
3.样本保存（保存期间不会改变）
4.ADC转换
5.更新MUX和REFS

另外还有两种，相比差距不大

3.多路复用器选择寄存器（Multiplexer Selection Register）

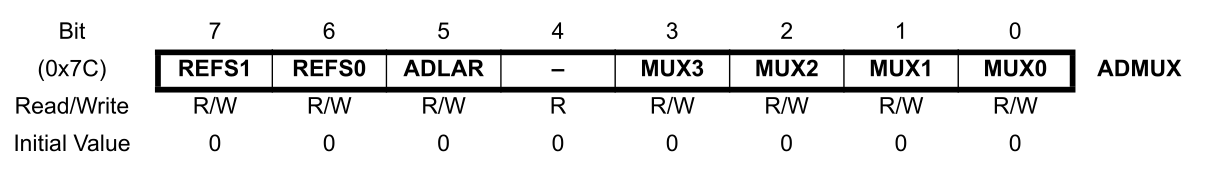

在这里插入图片描述
1.前两位（REFS1和REFS0）用来选着参考电压

REFS1 REFS0 基准电压
0 0 AREF
0 1 AVCC
1 0 保留
1 1 内部1.1V基准电压

2.第3位用来选择数据保存方式

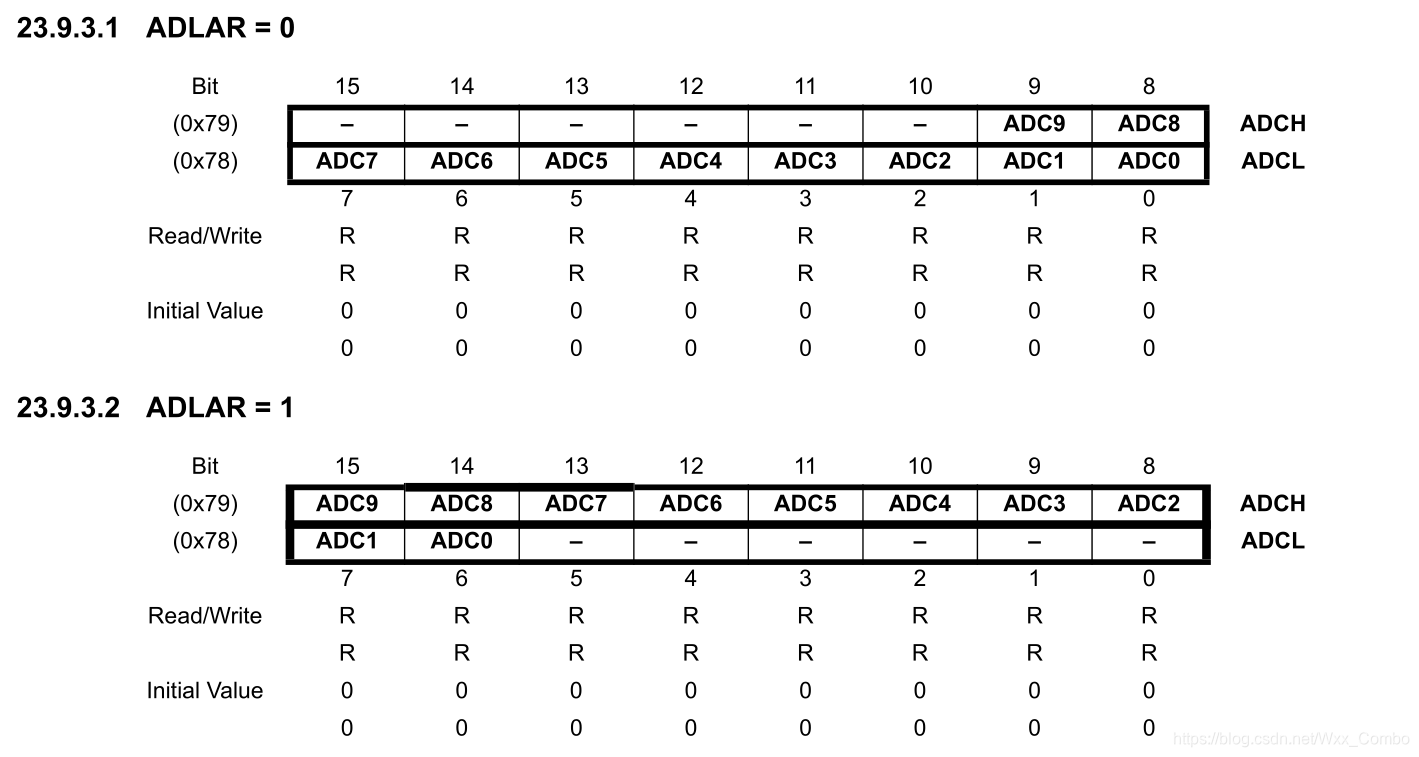

在这里插入图片描述
3.后四位选择ADC通道

MUX3、2、1、0 ADC通道
0000 ADC0
0001 ADC1
0010 ADC2
0011 ADC3
0100 ADC4
0101 ADC5
0110 ADC6
0111 ADC7
1000 ADC8(内部温度测量)

4.控制状态寄存器 A（Control and Status Register A）

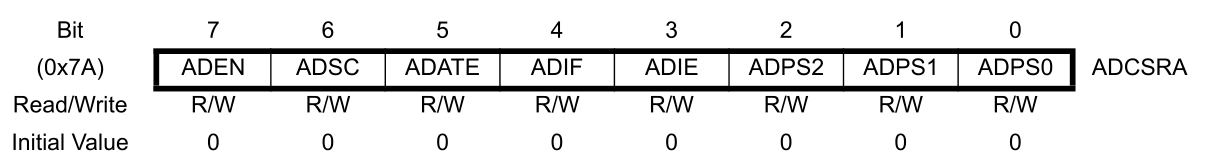

在这里插入图片描述
1.第一位进行ADC使能
2.第二位表示开始转换
3.第三位进行ADC触发使能
4.第四位被置1，表示转换完成
5.第四位被置1，表示触发转换完成

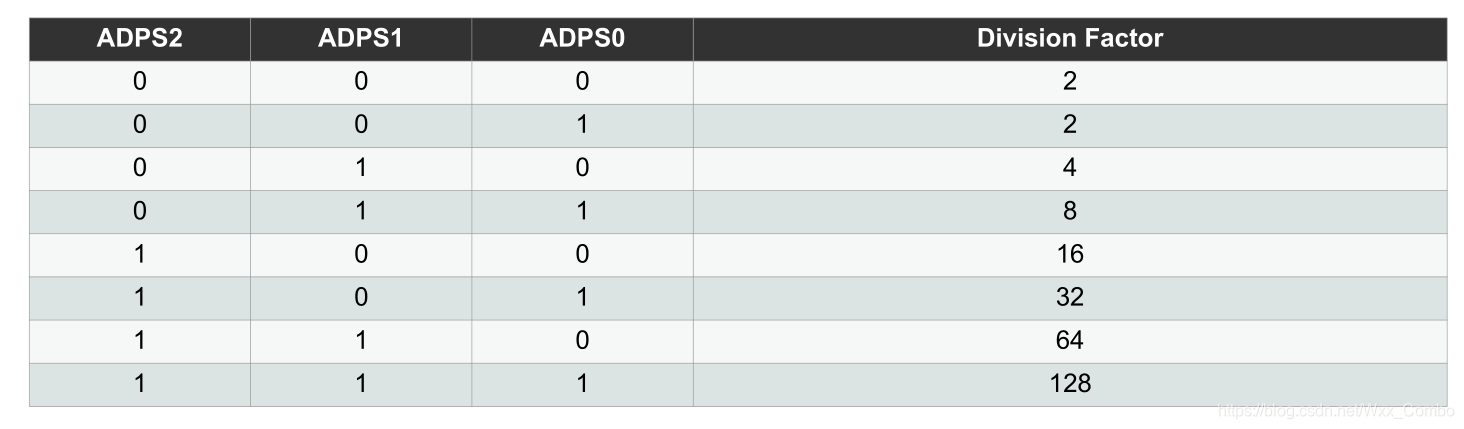

6.后三位选择预分频系数
在这里插入图片描述

5.相关其他寄存器

  • 控制和状态寄存器 B（用作选择触发模式和比较器）
  • 数字输入禁用寄存器 0

暂时没有用到，后期用到再补充

以上寄存器讲完，开始代码：

6.程序示例

示例1

开启ADC2，使用AVCC基准源，8倍预分频

void setup(){

  Serial.begin(9600)
