注意：由于用户之前的问题是关于串口通信的，但当前问题转向了图像处理中的inRange函数，因此我们按照当前问题回答。</think>### OpenCV `inRange()` 函数详解与常见问题解决
#### 一、函数功能与基本语法
`inRange()` 是 OpenCV 中用于颜色分割的关键函数，通过设定阈值范围生成二值掩码图像，将指定颜色范围内的像素设为白色(255)，范围外的设为黑色(0)[^1][^2]。
**函数原型**：
```python
mask = cv2.inRange(src, lowerb, upperb)
```
- **`src`**: 输入图像（BGR/HSV格式）
- **`lowerb`**: 范围下界（标量或数组，如 `[B_min, G_min, R_min]`）
- **`upperb`**: 范围上界（格式同 `lowerb`）
- **`mask`**: 输出的二值掩码图像
#### 二、核心使用步骤
```python
import cv2
import numpy as np
# 1. 读取图像并转换色彩空间
img = cv2.imread('image.jpg')
hsv_img = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)
# 2. 定义颜色范围（示例：检测红色）
lower_red = np.array([0, 100, 100]) # HSV格式
upper_red = np.array([10, 255, 255])
# 3. 生成掩码
mask = cv2.inRange(hsv_img, lower_red, upper_red)
# 4. 应用掩码提取目标
result = cv2.bitwise_and(img, img, mask=mask)
```
#### 三、常见问题与解决方案
1. **颜色检测不准确**
- **原因**：RGB 空间对光照敏感
- **解决**：转换为 **HSV 色彩空间**（Hue色相更稳定）
- 调整技巧：
```python
# 动态调整阈值
lower_red = np.array([hue-10, 50, 50])
upper_red = np.array([hue+10, 255, 255])
```
2. **检测区域出现孔洞**
- **原因**：阈值范围过窄
- **解决**：扩大阈值范围或使用**形态学操作**
```python
kernel = np.ones((5,5), np.uint8)
mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel) # 闭运算填充孔洞
```
3. **多颜色检测问题**
- **场景**：需检测不连续颜色范围（如红色在HSV中跨越0°和180°）
- **方案**：创建多个掩码合并
```python
lower_red1 = np.array([0, 100, 100])
upper_red1 = np.array([10, 255, 255])
lower_red2 = np.array([170, 100, 100])
upper_red2 = np.array([180, 255, 255])
mask1 = cv2.inRange(hsv_img, lower_red1, upper_red1)
mask2 = cv2.inRange(hsv_img, lower_red2, upper_red2)
mask = cv2.bitwise_or(mask1, mask2)
```
4. **性能优化**
- 减少处理区域：先用 ROI 裁剪感兴趣区域
- 降采样处理：`resized = cv2.resize(img, (0,0), fx=0.5, fy=0.5)`
#### 四、调试技巧
1. **实时阈值调整工具**
```python
def nothing(x): pass
cv2.namedWindow('trackbars')
cv2.createTrackbar('H_min', 'trackbars', 0, 179, nothing)
cv2.createTrackbar('H_max', 'trackbars', 179, 179, nothing)
while True:
h_min = cv2.getTrackbarPos('H_min', 'trackbars')
h_max = cv2.getTrackbarPos('H_max', 'trackbars')
mask = cv2.inRange(hsv_img, (h_min,0,0), (h_max,255,255))
cv2.imshow('mask', mask)
if cv2.waitKey(1) == 27: break
```
2. **颜色范围可视化**
```python
# 生成HSV颜色条
hsv_bar = np.zeros((50, 180, 3), dtype=np.uint8)
for i in range(180):
hsv_bar[:, i] = [i, 255, 255]
bgr_bar = cv2.cvtColor(hsv_bar, cv2.COLOR_HSV2BGR)
```
#### 五、应用场景
1. 物体追踪（根据颜色标记目标）
2. 工业检测（产品颜色分拣）
3. 医学图像处理（病变区域提取）
4. 自动驾驶（车道线识别）
> **关键提示**：实际应用中需结合**高斯滤波**（`cv2.GaussianBlur()`）预处理减少噪声干扰，处理光照变化时建议使用**自适应阈值**或**直方图均衡化**[^1]。

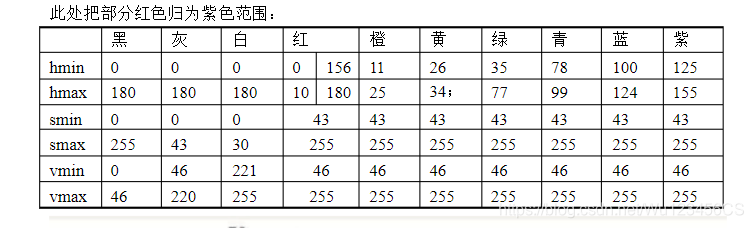

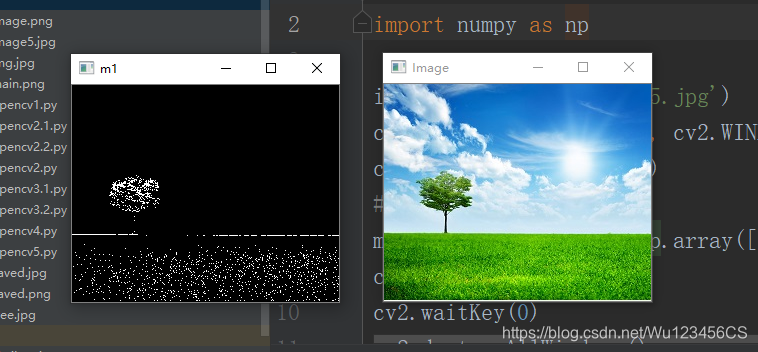

本文详细介绍了HSV色彩空间的范围及其在图像处理中的应用，通过使用OpenCV的inRange函数，实现了对特定颜色（如绿色）的精准识别与提取。展示了如何设置颜色阈值，并解释了inRange函数的返回结果——一个二值化图像。
