origin3D柱状图的绘制

1.数据的准备:

诉求：生成一个3D柱状图，用来可视化5种模型（可以更多）的四个指标：ACC（准确率）、RE（召回率）、PRE（精确率）、F1.在origin中数据列表如下：

这里的X|Y|Z轴可以随意设置，这里将A列设为Y轴，B列设为X轴，C列设为Z轴。这样设置的目的是为了呈现出自己想要的效果。

选中A/B/C/D四列，找到3Dd堆积柱状图，然后点击即可，得到一张丑图。

这个图确实不太好看吧，所以跟着我进行改动，绘制一个beautiful的graph。

点击坐标轴，就出现如下界面，将Z坐标轴的显示轴改为右轴。

下一步修改z轴的刻度为百分数。将主刻度的值改为0.1（初始值是0.5）

将刻度线标签的显示格式设置为百分数格式(自定义格式)：#%

Z坐标轴的刻度线标签的格式：其中修改了字体、大小、粗体、旋转度。

Y坐标轴的刻度线标签的格式：

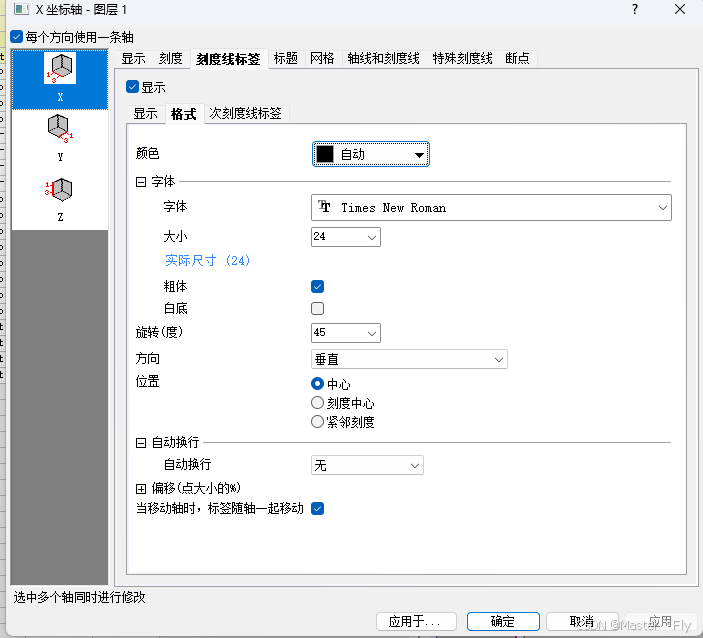

X坐标轴的刻度线标签的格式：不同于Y坐标轴的地方在于旋转方向改为垂直。

取消X、Y、Z坐标轴标题的显示：

点击整个柱状图，进入图层属性，修改坐标轴的角度，修改结果如下：

 将柱状图的平面背景颜色进行设定，设定如下：（可用可不用）



点击柱状图的柱子，进入绘图属性的图案界面，将边框的颜色设置为无，柱子的填充颜色按所设置的颜色列表，并根据Y轴（A列）进行映射，修改如下：

颜色列表：这个列表要自己新建的哦！！！

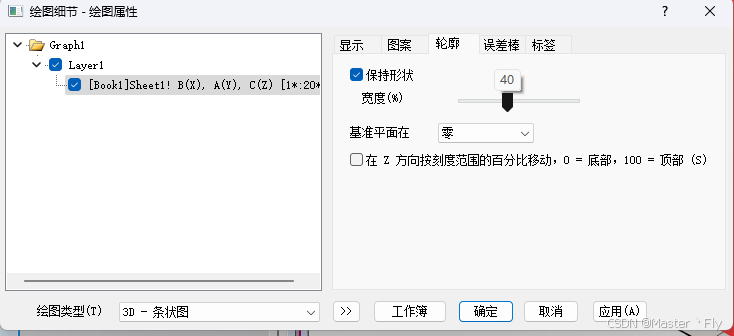

 设置柱子的宽度为40

 下面，为了更好展示对比效果，将X、Y轴的顺序进行修改，修改如下：



 为了更加美观，或者为了方便多个3D图能够拼凑在一起，我们又将页面属性、图层属性的尺寸和大小进行改动，进行了统一化。当然你也可以不修改的。

最终效果图：

以上就是我自己摸索的3D柱状图的绘制过程，希望对您有所帮助！！！
