Android源码学习之开机动画

1. Android 开机动画的基本机制

Android 的开机动画由 bootanimation 进程控制，它会读取 /system/media/bootanimation.zip 或 /product/media/bootanimation.zip，然后按照配置播放开机动画。

动画格式

Android 的开机动画是一个 ZIP 压缩包，里面包含多个帧图片，以及一个 desc.txt 配置文件。

存放路径

• /system/media/bootanimation.zip
• /product/media/bootanimation.zip
• /oem/media/bootanimation.zip（某些设备）

系统会按照以上顺序查找，找到后即播放。

2. 制作开机动画

创建开机动画资源

开机动画是一组连续播放的帧动画，一般包含多个子文件夹，每个文件夹代表动画的一个阶段。

目录结构

bootanimation.zip
│── desc.txt
│── part0/
│   ├── 001.png
│   ├── 002.png
│   ├── ...
│── part1/
│   ├── 001.png
│   ├── 002.png
│   ├── ...

• desc.txt：定义动画播放规则
• part0/、part1/：存放帧图片，每个文件夹对应动画的不同阶段

desc.txt 配置

desc.txt 是动画的描述文件，定义了动画的播放规则。其格式如下：

第一行：定义动画的全局参数

WIDTH HEIGHT FPS

• WIDTH：动画的宽度（像素）。
• HEIGHT：动画的高度（像素）。
• FPS：帧率（每秒播放的帧数，例如 60）。

后续行：定义每个动画段的播放规则

TYPE COUNT PAUSE PATH [#RGBHEX CLOCK]

• TYPE：动画段的类型：
  • p：可被暂停的动画段。
  • c：必须播放完成的动画段（一般不会用这个，会影响开机速度）。
• COUNT：动画段的播放次数：
  • 0：无限循环，直到开机完成。
  • 1 或其他正整数：播放指定次数。
• PAUSE：动画段结束后停留的帧数。
• PATH：动画段对应的资源目录（如 part0）。
• #RGBHEX（可选）：背景颜色，格式为 #RRGGBB。
• CLOCK（可选）：显示当前时间的 Y 坐标（用于智能手表等设备）。

示例 desc.txt 文件

1080 360 60
c 1 0 part0 #ffee00
c 0 0 part1 #ffee00
c 1 0 part2 #ffee00
c 1 1 part3 #ffee00
c 1 0 part4 #ffee00

• 动画分辨率为 1080x360，帧率为 60 FPS。
• part0 播放 1 次，不暂停。
• part1 无限循环，直到开机完成。
• part2 播放 1 次，不暂停。
• part3 播放 1 次，结束后停留 1 帧。
• part4 播放 1 次，不暂停。

3. 打包为 ZIP 文件

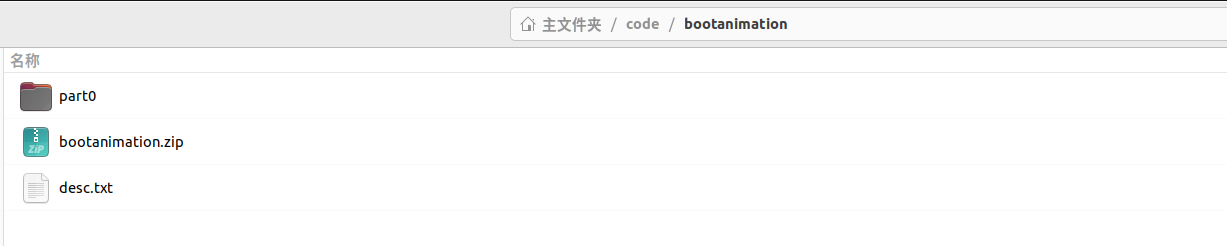

将 desc.txt 和所有动画资源目录（如 part0, part1 等）打包为 bootanimation.zip。

zip -r -X -Z store bootanimation part*/* desc.txt

当前目录下执行上面命令即可。

• -r：递归打包。
• -X：不包含额外的文件属性。
• -Z store：使用存储模式（不压缩，加快加载速度）。

4. 部署到 Android 设备

手动替换

将 bootanimation.zip 直接推送到设备（注意要用 userdebug 版本）：

adb root
adb remount
adb push bootanimation.zip /system/media/bootanimation.zip
adb reboot

5. Framework 源码分析

bootanimation 的源码在 frameworks/base/cmds/bootanimation/，核心逻辑在 BootAnimation.cpp。

[BootAnimation.cpp] threadLoop() -> movie() -> playAnimation()

• movie 中读取 zip 文件封装成 animation，然后初始化了一些变量和画布，并调用 playAnimation 方法。
• playAnimation() 中递归读取 part，for 循环加载图片。

6. 定制厂商开机动画

在源码根目录创建 vendor 目录，用于存放厂商特定的东西。

== 如果是接手别人的项目，开机动画可能在源码中某个目录下创建的，一般也是自定义的文件夹 ==
接着创建 bootanimation 文件夹，用于专门存放开机动画
将上面制作好的动画压缩包放到该文件夹下
在 vendor 目录下，创建 vendor_product.mk文件，增加命令，拷贝动画 zip 到编译产物的 system/media ⽬录下:

PRODUCT_COPY_FILES += \
vendor/bootanimation/bootanimation.zip:system/media/bootanimation.zip

此时在编译工程中该编译文件，不会执行，因为没有任何地方引用，如果需要让 vendor_product.mk执行，就需要把它引入到另一个肯定会编译到的.mk 文件中 ，这时候就要用到：

$(call inherit-product, <file-path>)

$(call inherit-product, <file-path>) 是 编译系统中的 Makefile 语法，它用于 在当前编译环境中引入另一个 .mk 文件，并执行其中的变量和命令。

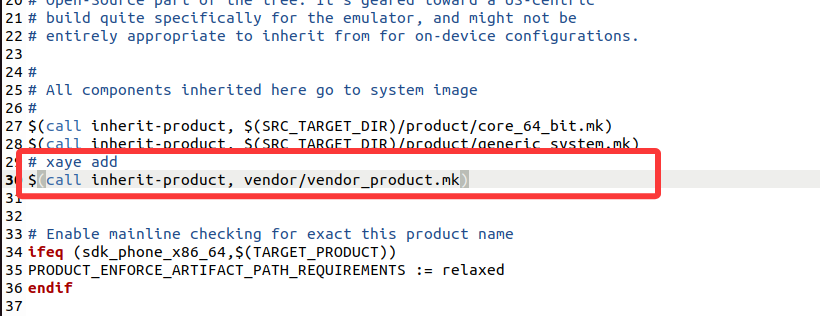

这个肯定会编译到的文件，一般是配置设备属性的.mk 文件(不同版本系统 文件名可能不一样)，将 $(call inherit-product, vendor/vendor_product.mk)放入到该文件内就行了。 比如在上篇文章中 lunch 的是 sdk_phone_x86_64-eng 就可以找到build/target/product/sdk_phone_x86_64.mk文件，在该文件中可以看到系统设置中显示的一些系统配置属性，然后将 vendor_product.mk 加进去即可，后面在编译的时候vendor_product.mk就能被找到并编译了。

如果编译过程中出现类似以下内容报错：

build/make/core/artifact_path_requirements.mk:26: warning:
build/make/target/product/sdk_phone_x86_64.mk produces files inside
build/make/target/product/generic_system.mks artifact path requirement.
Offending entries:
system/media/bootanimation.zip
In file included from build/make/core/main.mk:1342:
build/make/core/artifact_path_requirements.mk:26: error: Build failed.

是因为 违反了 make 规则，需要将以下内容增加到 vendor_product.mk：

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += \
/system/media/bootanimation.zip

然后执行以下命令，编译镜像文件，注意先按上篇文章说的，在 out/target/product/emulator_x86_64/ 目录下搜索 .img 文件，全部删除！

source build/envsetup.sh

//选择上次编译过的机型
lunch sdk_phone_x86_64-eng

//启动模拟器
emulator -writable-system

就可以查看效果了：）
