Bochs源码分析 - 18：分析Bochs对于iret指令的实现

前言

         上篇我们分析了bochs对于int产生的interrupt事件的模拟处理流程，只是我们还没看看其返回如何实现的，我们这篇文章来分析一下。

         虽然源代码还没看，但我估计这篇文章有点短，昨晚失眠到两点多，今天早上还是七点起来，中午竟然睡不着，我人麻了，早写完回家洗个澡休息。

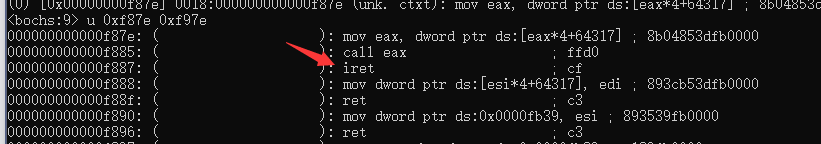

 bochs-dbg定位

        这个之间按上篇文章 int 指令往前jmp几条指令后就很容易看见，不用ida来逆向分析了，因为其还要逆向lib32库挺麻烦的。

代码分析

        其iret与int一样，在不同模式下其行为不一样，因此iret指令一上来就需要做当前CPU模式判断，在保护模式中，之后其按顺序出栈，加载段选择子，这些很好理解，在上篇文章中这些具体操作我们都分析过了，这里就不过多解释了。

        值得注意的是，好像无论trap还是interrupt，其iret时执行的行为方式没有差别，在分析过程中没有看到对此的区分，之后我们还会对trap再来一轮分析。

BX_CPU_C::iret_protected(bxInstruction_c *i)
{

  /* 16bit opsize  |   32bit opsize
   * ==============================
   * SS     eSP+8  |   SS     eSP+16
   * SP     eSP+6  |   ESP    eSP+12
   * -------------------------------
   * FLAGS  eSP+4  |   EFLAGS eSP+8
   * CS     eSP+2  |   CS     eSP+4
   * IP     eSP+0  |   EIP    eSP+0
   */
    temp_ESP = ESP;
    new_eflags      =          stack_read_dword(temp_ESP + 8);
    raw_cs_selector = (Bit16u) stack_read_dword(temp_ESP + 4);
    new_eip         =          stack_read_dword(temp_ESP + 0);


    parse_selector(raw_cs_selector, &cs_selector);
    fetch_raw_descriptor(&cs_selector, &dword1, &dword2, BX_GP_EXCEPTION);
    parse_descriptor(dword1, dword2, &cs_descriptor);

  // check code-segment descriptor
  check_cs(&cs_descriptor, raw_cs_selector, 0, cs_selector.rpl);
    raw_ss_selector = stack_read_word(temp_ESP + 16);


    parse_selector(raw_ss_selector, &ss_selector);
    fetch_raw_descriptor(&ss_selector, &dword1, &dword2, BX_GP_EXCEPTION);
    parse_descriptor(dword1, dword2, &ss_descriptor);

    new_esp = stack_read_dword(temp_ESP + 12);

    // 加载cs段选择子，修改RIP
    branch_far(&cs_selector, &cs_descriptor, new_eip, cs_selector.rpl);

        writeEFlags(new_eflags, changeMask);

    // load SS:eSP from stack
    // load the SS-cache with SS descriptor
    load_ss(&ss_selector, &ss_descriptor, cs_selector.rpl);
    if (ss_descriptor.u.segment.d_b)
      ESP = new_esp;
    else
      SP  = new_esp;

      validate_seg_reg(BX_SEG_REG_ES);
      validate_seg_reg(BX_SEG_REG_DS);
      validate_seg_reg(BX_SEG_REG_FS);
      validate_seg_reg(BX_SEG_REG_GS);

}


// stack
>	bochs.exe!BX_CPU_C::iret_protected(bxInstruction_c * i) Line 318	C++
 	bochs.exe!BX_CPU_C::IRET32(bxInstruction_c * i) Line 569	C++
 	bochs.exe!BX_CPU_C::cpu_loop() Line 109	C++
 	bochs.exe!bx_dbg_stepN_command(int cpu, unsigned int count) Line 2083	C++

总结

        iret指令本身没什么复杂的，就是出栈修改cs,ss,esp,eip,eflag这个几个值。我们之后如果遇见retf来在进行对比一番，并不复杂。
