尝试用STM32F103C8T6做个并行LCD驱动

机缘巧合之下博主手里拿到了5寸的一块液晶屏幕，驱动芯片是ILI9806G，手里刚好还有之前剩下的C8T6，苦于C8T6没有FSMC模块，博主突发奇想能不能自己模拟一下FSMC信号做个驱动把屏幕点亮，省流：失败了，来求助各位大佬的。下面是博主的历程。

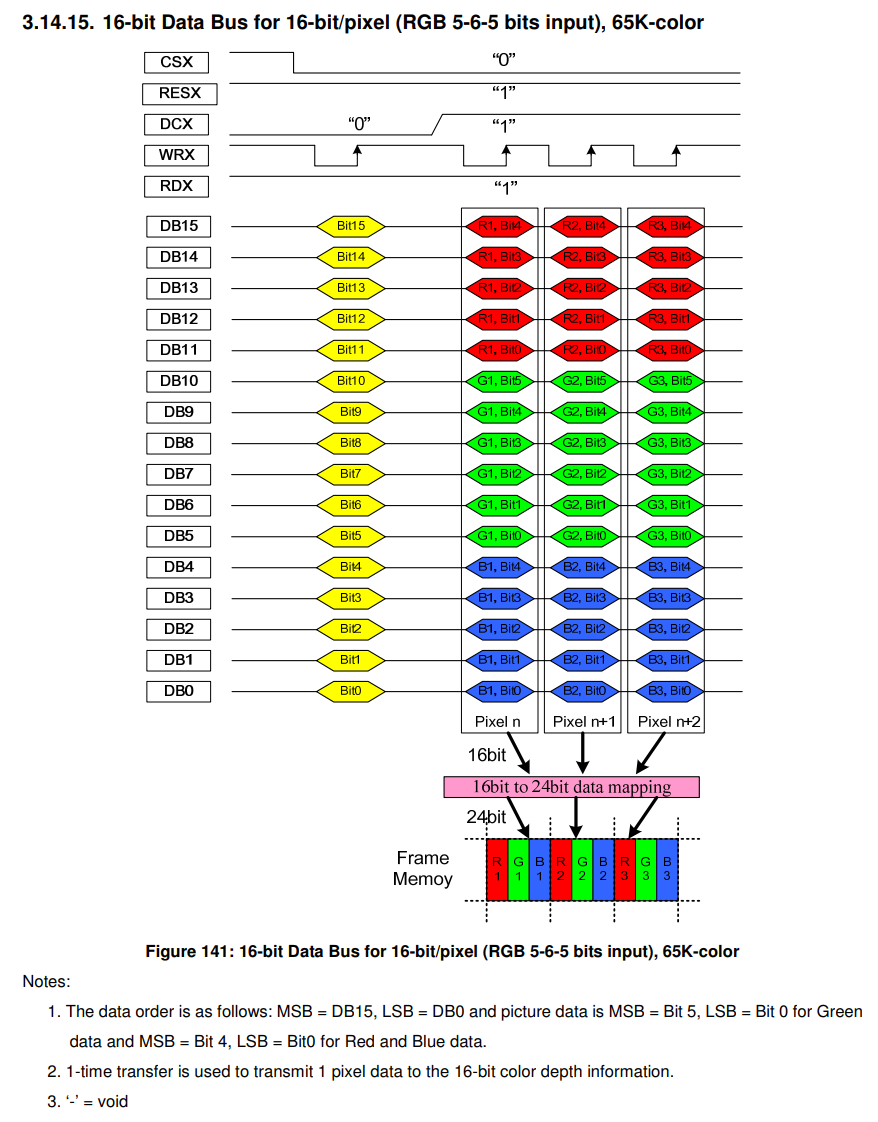

刚开始研究了一些FSMC的原理，看了一下芯片的手册，总体来说就是信号控制线和数据线、地址线，针对不同的外设用FSMC不同的模式，这样看起来跟其他通讯协议差不多，于是就没有深入去钻研FSMC的协议，转而从芯片的信号入手，如下图。

这个图很明确的把信号组成给出来了，CS作为片选信号，RES复位信号，DC作为选择指令or数据信号，WR和RD分别是读取和写入的时钟信号，按照这个思路，博主写了一个简单的时序函数，不出意外地失败了，分析原因可能是没有考虑到信号的长度，用nop函数调整了每个函数中间的延时，也是没有成功，已经下单了ZET6的板子，贴出来博主写的函数给大佬看看，求助一下。

void Write_Comm(uint16_t comm)	//写指令函数
{
	HAL_GPIO_WritePin(GPIO_RESX, PIN_RESX, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIO_RDX, PIN_RDX, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIO_CSX, PIN_CSX, GPIO_PIN_RESET);
	__nop();
	__nop();
	__nop();
	__nop();
	GPIO_DATA->ODR = comm;
	__nop();
	__nop();
	__nop();
	__nop();
	HAL_GPIO_WritePin(GPIO_DCX, PIN_DCX, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIO_WRX, PIN_WRX, GPIO_PIN_RESET);
	__nop();
	__nop();
	__nop();
	__nop();
	__nop();
	HAL_GPIO_WritePin(GPIO_WRX, PIN_WRX, GPIO_PIN_SET);
	__nop();
	__nop();
	__nop();
	__nop();
	__nop();
}

void Write_Data(uint16_t data)	//写数据函数
{
	HAL_GPIO_WritePin(GPIO_RESX, PIN_RESX, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIO_RDX, PIN_RDX, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIO_CSX, PIN_CSX, GPIO_PIN_RESET);
	__nop();
	__nop();
	__nop();
	__nop();
	__nop();
	GPIOB->ODR = data;


	__nop();
	__nop();
	__nop();
	__nop();
	__nop();
	HAL_GPIO_WritePin(GPIO_DCX, PIN_DCX, GPIO_PIN_SET);
	__nop();
	__nop();
	__nop();
	HAL_GPIO_WritePin(GPIO_WRX, PIN_WRX, GPIO_PIN_RESET);
	__nop();
	__nop();
	__nop();
	__nop();
	__nop();
	HAL_GPIO_WritePin(GPIO_WRX, PIN_WRX, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIO_DCX, PIN_DCX, GPIO_PIN_RESET);
}

补充一下，博主是用了PA1-PA6作为背光、片选这类信号，数据线使用了整个PB口，这中间也是在调节每个信号的位置和nop的数量，不过也是没有成功，上一级的函数是参考商家给的初始化函数和画点函数做的，现在正在尝试用定时器把信号长度统一一下再试试。
