关于LTspice参数扫描的Decade方法解析记录

前言

作为业余的玩家，没有定期更新博客的习惯，只有用到了怕自己后面再用会忘记所以记录一下，也希望能帮到读到这篇文章的朋友

参数扫描怎么设置？

我是直接使用的软件的语法添加的。这个网上比较多，我简单写：

这两个选项都可以，在下面对话框里面输入

.step param L1 1e-9 1e-12 1e-10

实际上后面四个参数可以随便填，然后回车确定就能打开参数扫描的框

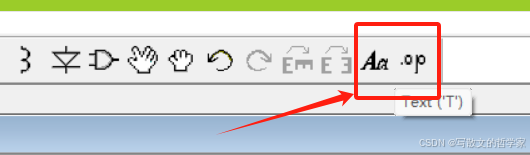

我的版本比较落后但是习惯了就没更新，在我这是右键添加的文本就能打开参数扫描框

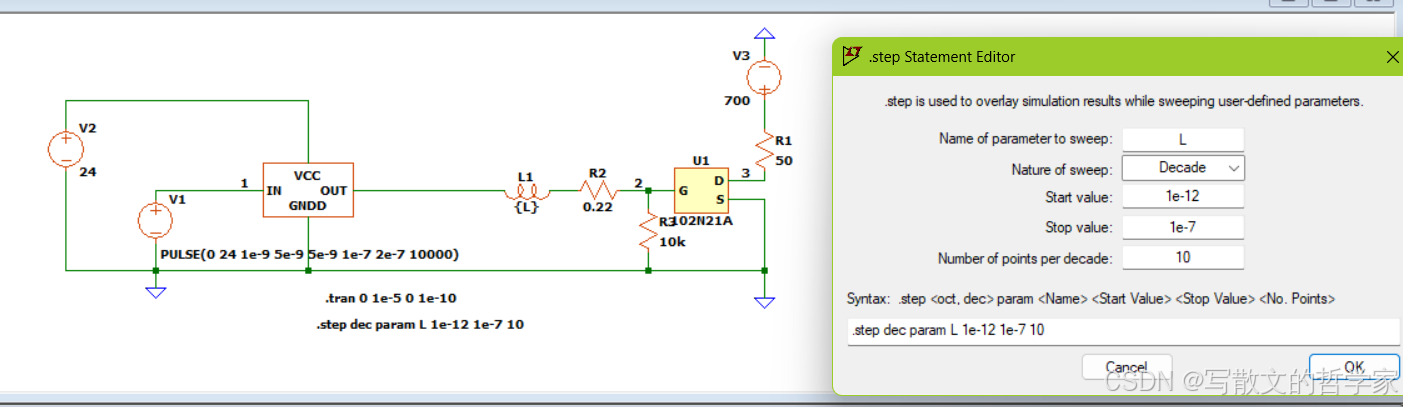

由于是仿真需要我就直接放了我使用的电路图，这里需要注意把改变的参数使用{L}代替，然后我们更改L的值（要加上大括号）。

Decade的解析

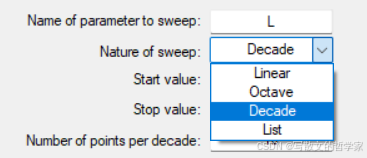

然后就是第二个参数，里面有四个选项。

线性个表格都比较好理解，我主要记录一下另外两个八倍和十倍的用法。

首先十倍频程，输入起始值和终止值之后，下面那个参数的含义是指每个十倍里面的点数，假如说两个值是1e-7和1e-12，第三个值给10，这时之间相差了5个10倍，每个十倍里面有10个点，就相当于一共有50个点，那这五十个点怎么分布呢？

第一个点是起始点，然后我们看后面的取点：

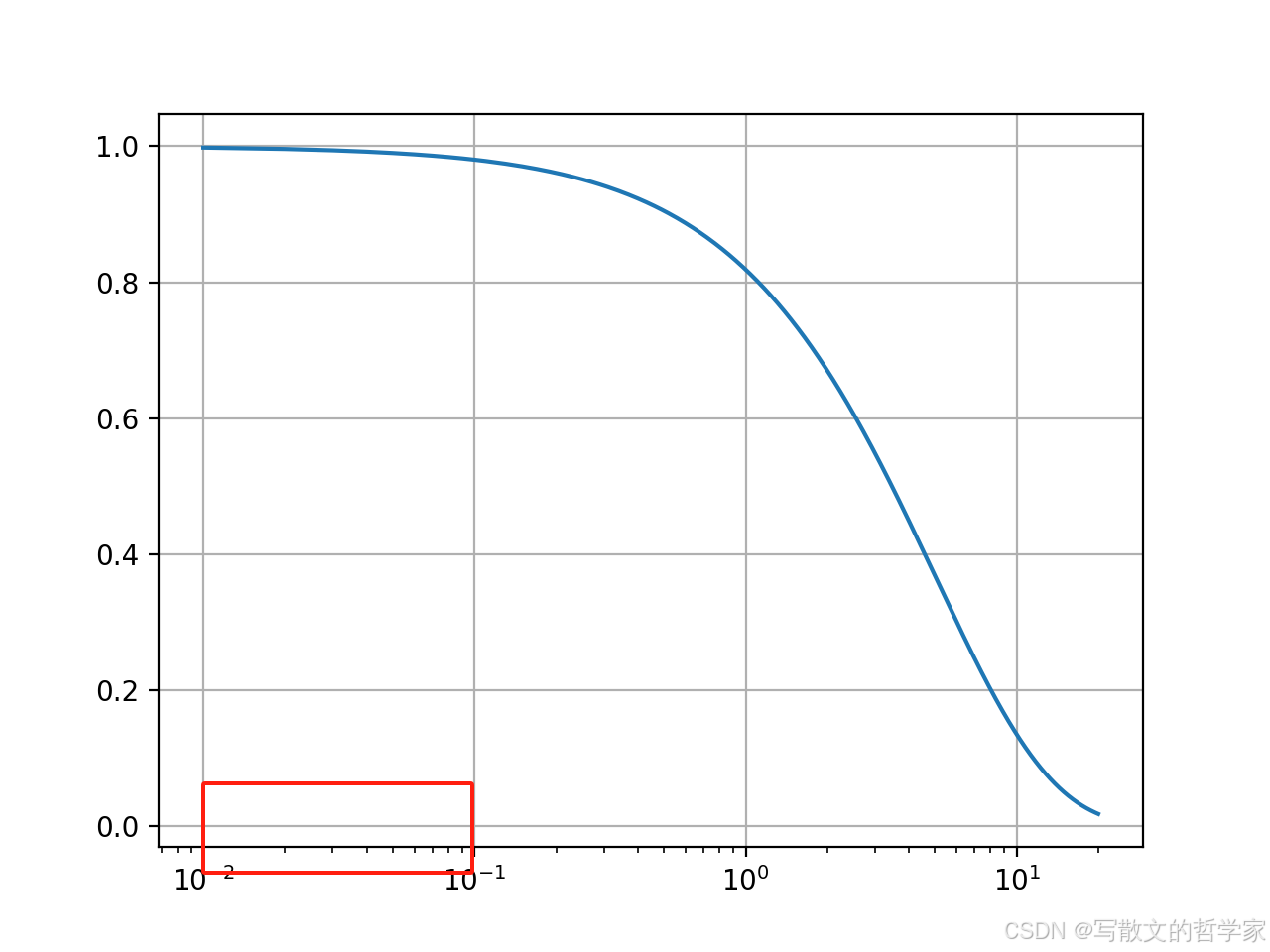

取了两个点我们其实就能发现规律了，这个实际上是在对数轴上平均取出来的点，以10为底的对数中1.255893刚好是0.1，1.58489刚好是0.2，如下图：

相当于是在框中的轴上均匀地取了10个点。

那么八倍的参数可能是类似的道理，这里就不过多尝试了（太懒了）。
