本文介绍了如何使用VirtualBox仿真Pickering开关板卡和程控电阻，以便在等待硬件到货期间进行编程工作。通过搭建虚拟机箱，客户可以预先进行软件测试和编程，从而在设备到货后能迅速进行上机调试。

随着PXI的不断发展，PXI仪器种类越来越丰富，已经在测试领域占据了一席之地，广州虹科电子科技有限公司具有丰富的基于PXI的开关板卡和程控电阻板卡，在各种测试领域均得到广泛应用。由于货期的原因，客户在购买后，不能立刻进行编程，这对客户造成了不小的影响；为了解决这个问题，特此推出了使用虚拟机设备模拟开关及程控电阻的方法，可以使客户在等在货期的同时，开展编程工作，在收到货物后即可上机调试，为客户带来了很大的便利性。本文主要针对如果使用虚拟机实现对Pickering开关及程控电阻仿真进行说明。

1、 VirtualBox仿真Pickering开关板卡

对于身边没有LXI实物的情况下，我们设计了仿真测试，即仿真出一个虚拟的LXI机箱来实现对软件的测试。这就需要我们自行搭建一个虚拟机箱。通过虚拟机的方式，可在多种开关/程控电阻板卡中进行选择，实现仿真。

注意：在搭建虚拟机箱之前，需要确保您使用的电脑开启了BIOS硬件虚拟化功能，具体可按以下的方法配置。

重启电脑，在出现画面时按下快捷键进入BIOS（具体进入方式查看电脑品牌）
进入BIOS后，选择“System Configuration”
找到“Virtualization Technology”，将其设置为“Enable”
保存设置，退出
通过以上的方法即可以保证此电脑具备搭建虚拟机箱的能力。

虚拟机箱的搭建步骤：
（1）安装VirtualBox，下载地址：https://www.virtualbox.org/wiki/Downloads，选择下载合适自己系统的最新版并且安装，
（2）下载Pickering公司的Virtual LXI device ISO，下载地址：http://www.downloads.pickeringtest.info/downloads/LXI_Simulator/

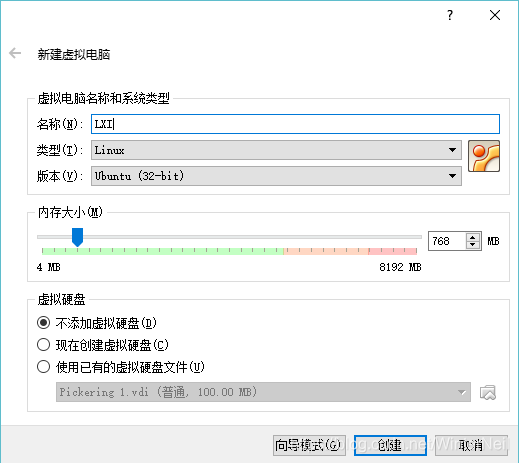

（3）打开VirtualBox，选择新建虚拟机，具体设置如下图，类型选择Linux，版本选择Ubuntu（32-bit），然后点击创建，即可创建一个虚拟机。

（4）选中创建好的虚拟机，然后点击工具栏中的设置，即可打开设置窗口。（5）设置窗口配置：

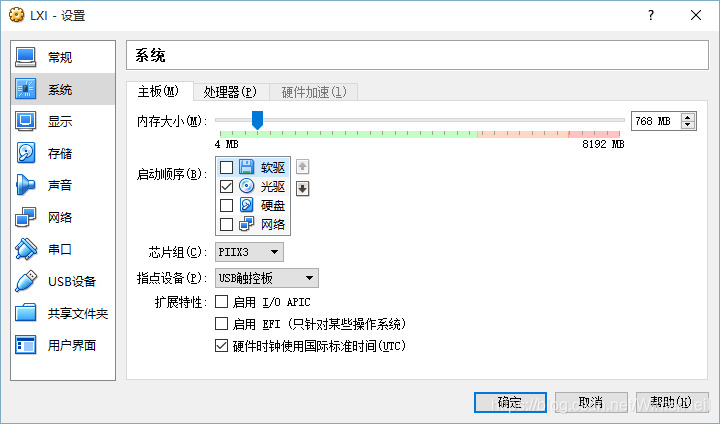

打开“系统”选项卡，然后在“启动顺序”窗口中只勾选“光驱”，如下图所示：

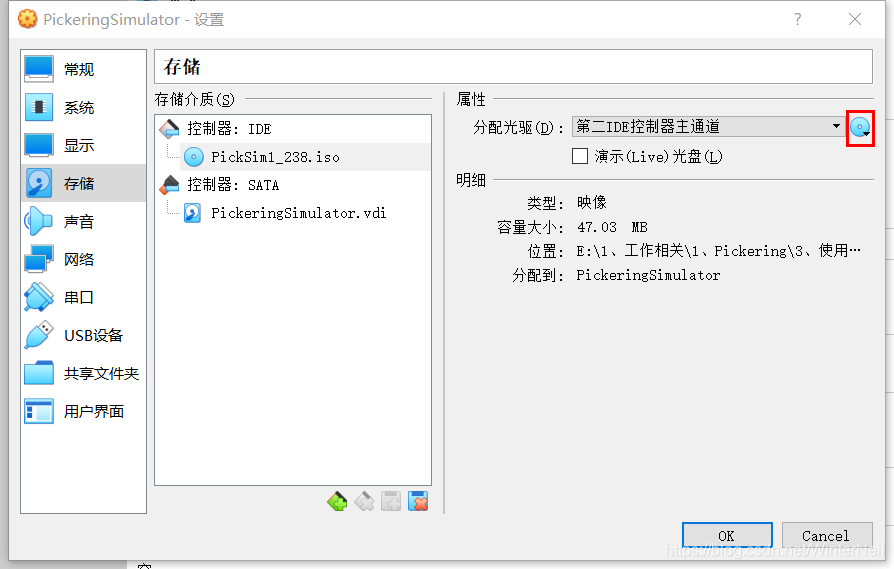

切换到存储选项卡，在“储存树”窗口中选择“控制器：IDE”，点击“没有盘片”，可以在右侧的属性栏里看到该控制器分配的光驱，单击选择控制器下拉菜单后边的光盘按钮，载入刚刚下载好的LXI device ISO，即可看到如下图界面：

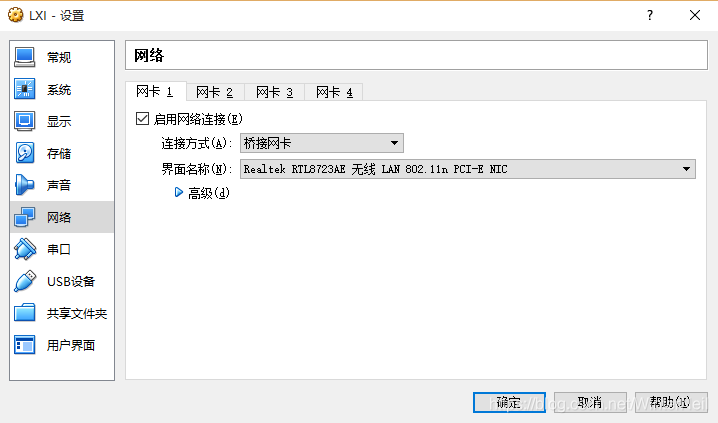

切换到网络选项卡，勾选“启用网络连接”，连接方式选择“桥接网卡”，如下图所示：

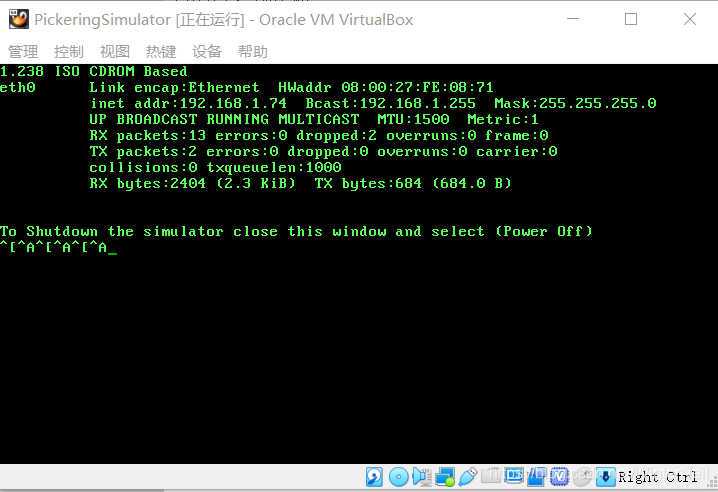

（6）设置完毕后，点击确定保存设置，然后运行虚拟机，就会出现如下界面：

以上操作结束后，已经成功的创建了一台LXI虚拟机箱，其中inet addr后边的IP地址就是机箱的IP地址。我们用浏览器连接该IP，就会出现LXI的控制面板，与实际机箱的控制面板相同。点击左下角的Simulation，可以打开仿真机箱的设置界面，在这个界面中可以选择不同的机箱以及板卡。在选择了正确的机箱和板卡以后，就可以运行软件进行相关功能的测试。

2、虚拟机箱板卡选择

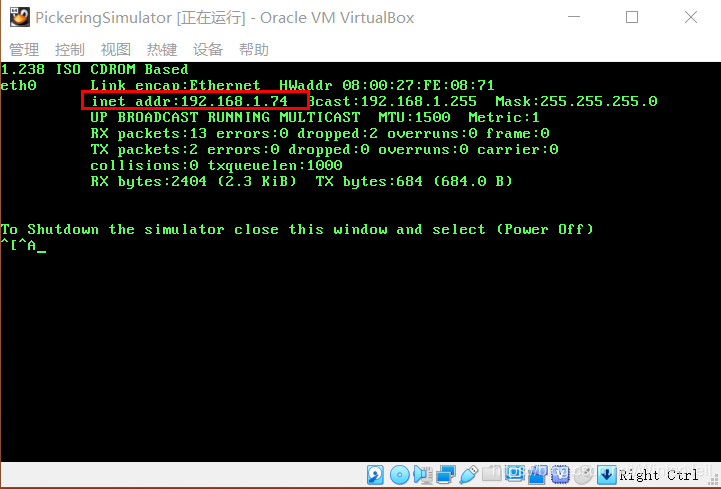

通过上述的步骤，我们已经成功的创建了一个LXI，在下图红框出，是LXI机箱的IP地址。

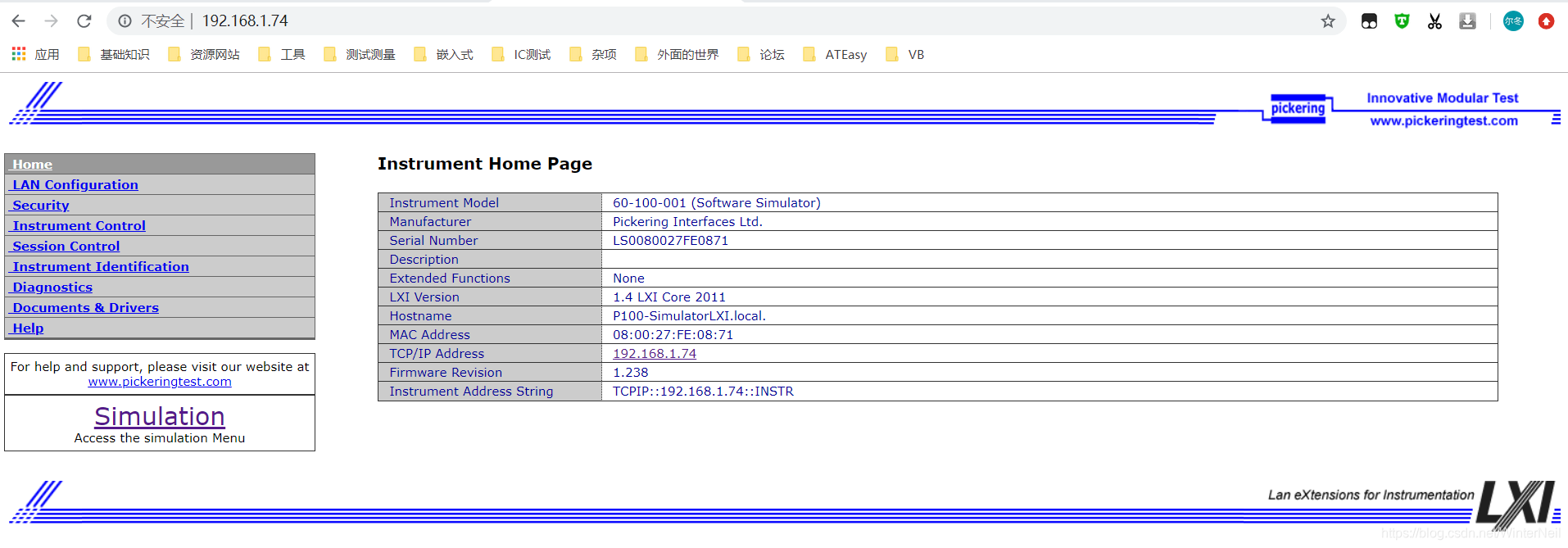

以图虚拟机为例，在浏览器中输入192.168.1.74，即可打开网页。

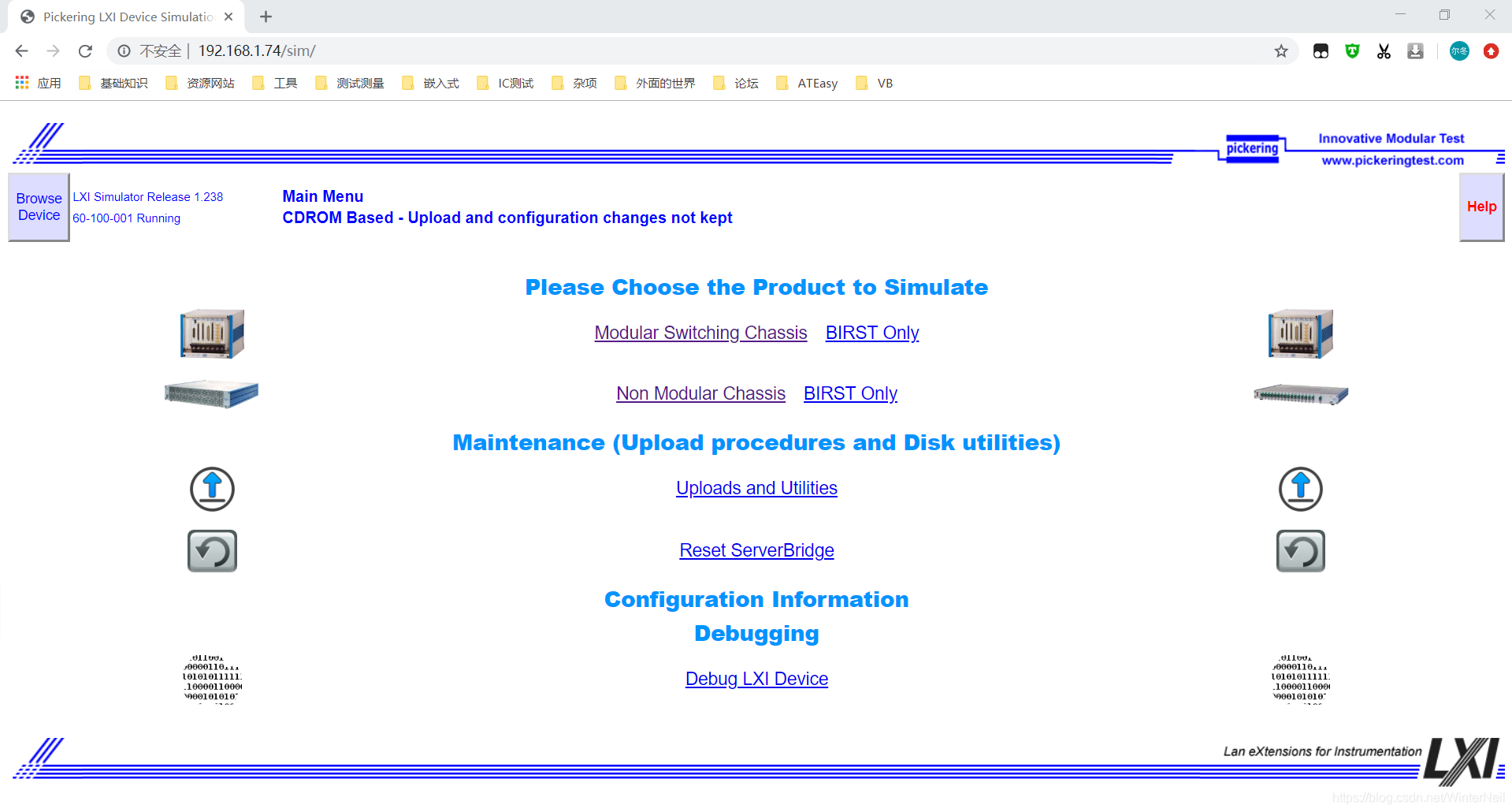

如果要配置虚拟机箱中的板卡，则点击Simulation，即可进入下面的网页中。

选择Modular Switching Chassis选项，可以进入机箱板卡配置。

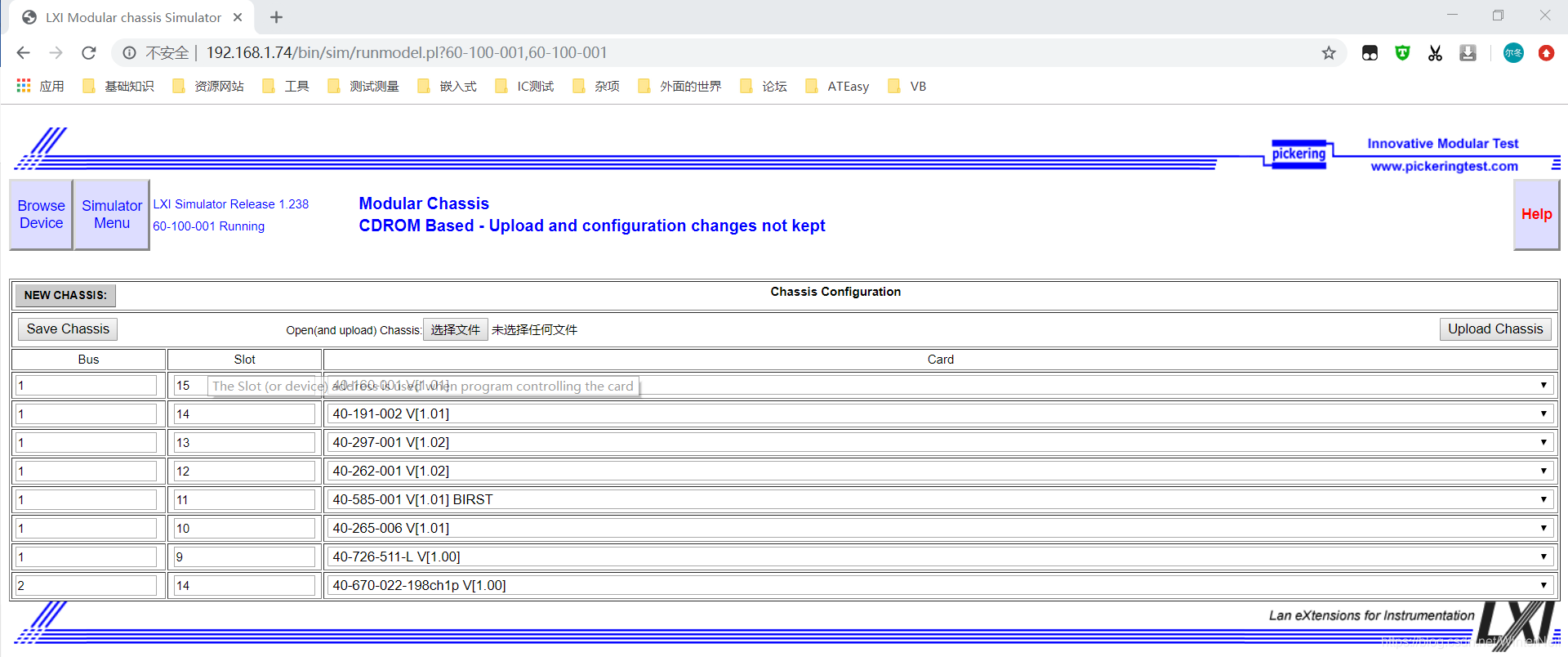

在上图的表格区域内，可以选择您需要控制的板卡，在对应位置点击右侧下拉框，进行选择，然后点击Upload Chassis，即可以上传到虚拟机箱中。

3、 SFP使用及编程

（1） SFP使用

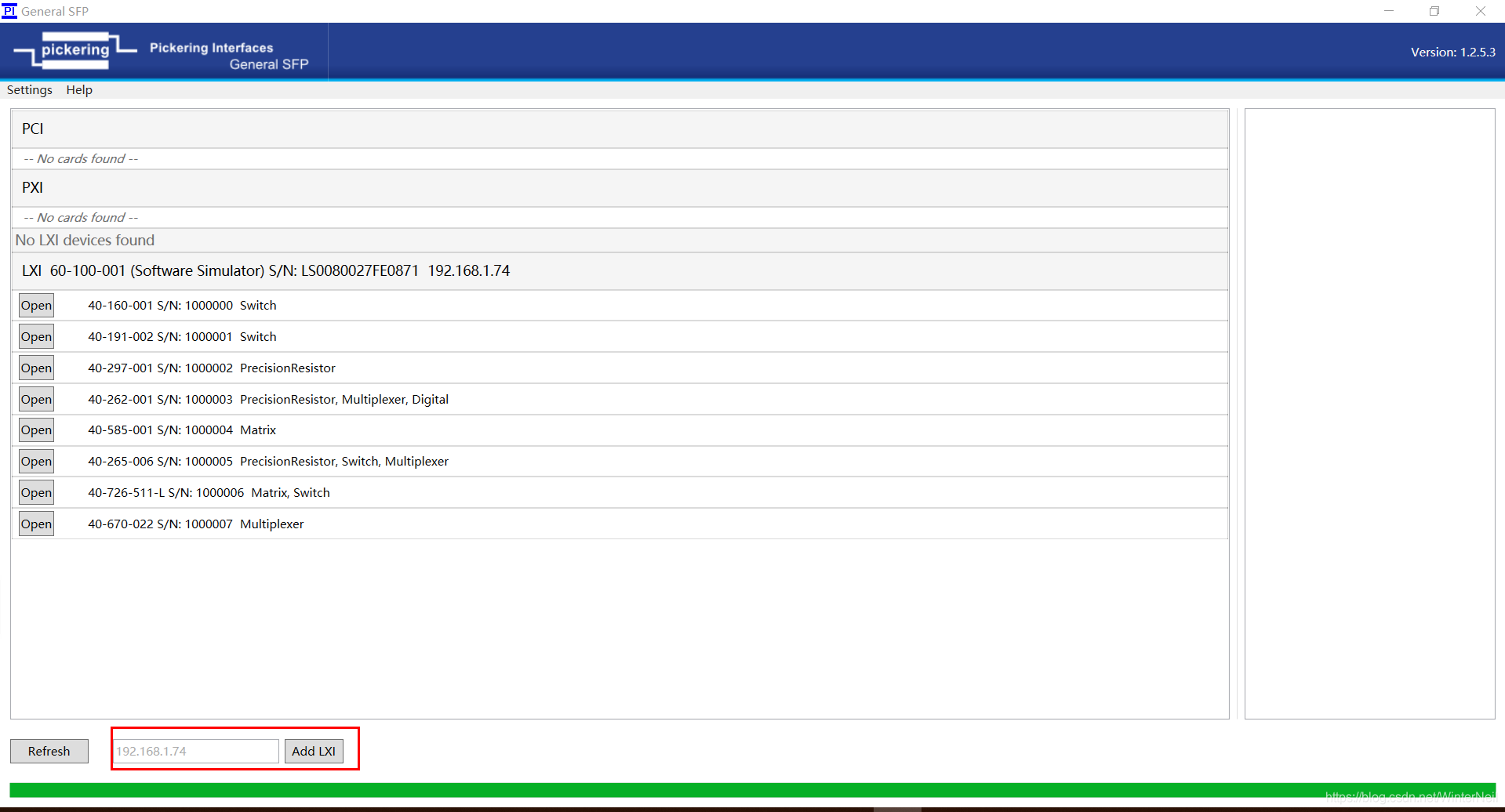

打开Pickering的SFP软件，在下图红框中输入IP地址，点击Add LXI，即可以在SFP中看到虚拟机箱的板卡信息。

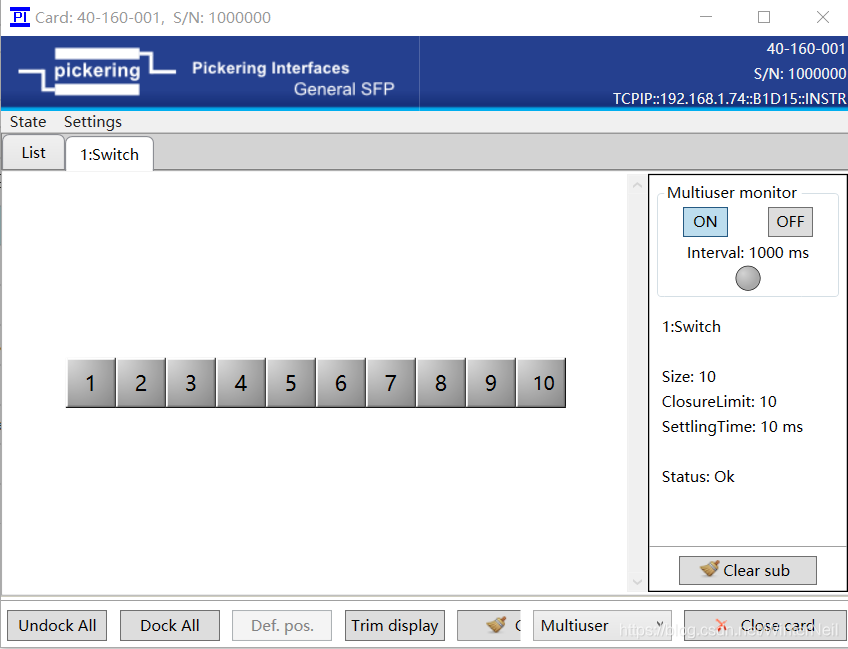

与实际使用机箱和板卡类似，选择需要控制的板卡，可以查看该板卡的bus和slot编号，点击对应位置的Open按键，可进入到实际的面板控制图中，实现板卡控制。

（2）编程

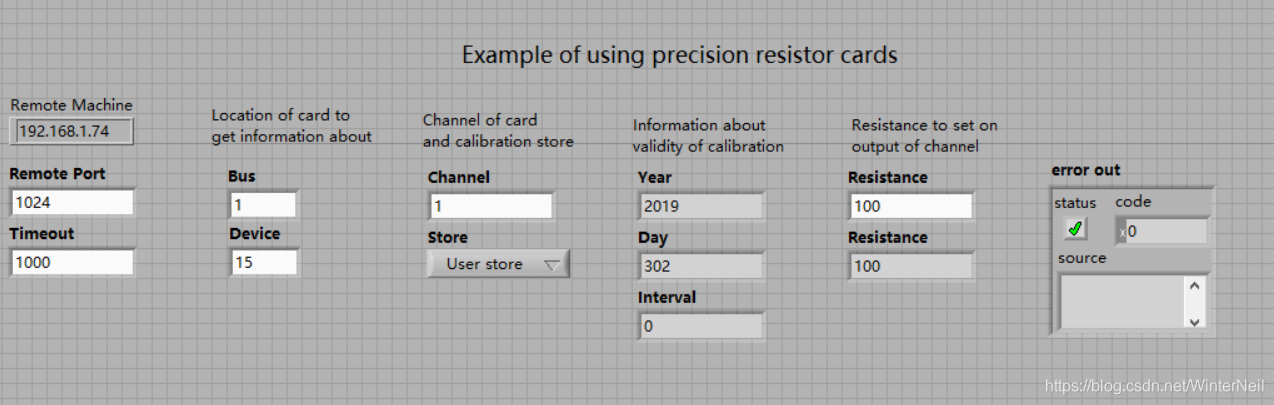

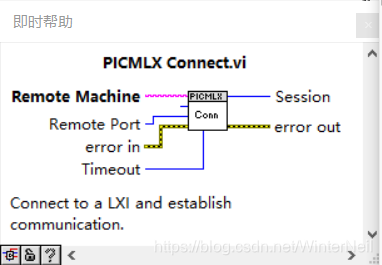

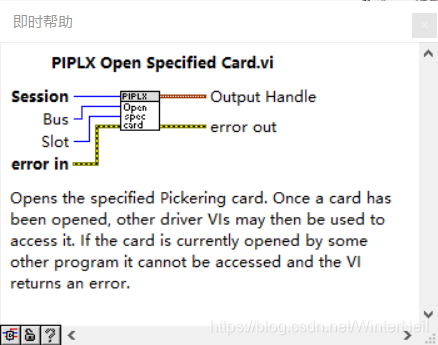

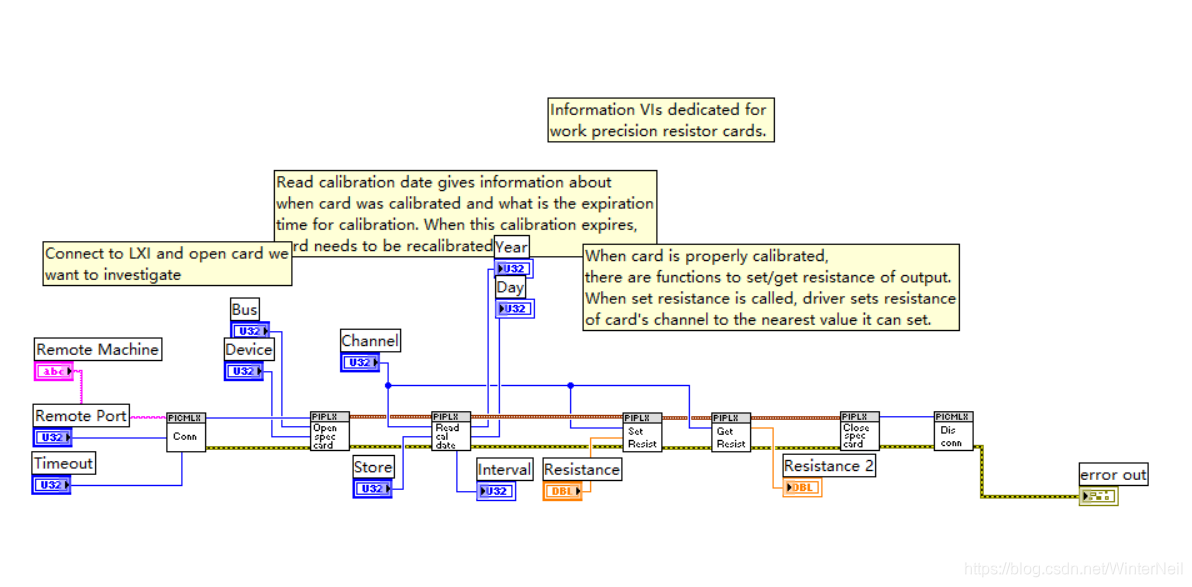

虚拟的机箱也可以通过程序控制，使用方法和实际LXI机箱相同，即在编程过程中，先在PICMLX Connect函数中输入对应的IP地址：比如上文的192.168.1.74。即可打开虚拟机箱，然后通过SFP获取需要控制的板卡的Slot和Bus编号，输入到PIPLX Open Specified Card函数中，即可以实现对指定位置板卡的控制。
