思科-配置单臂路由

一、单臂路由

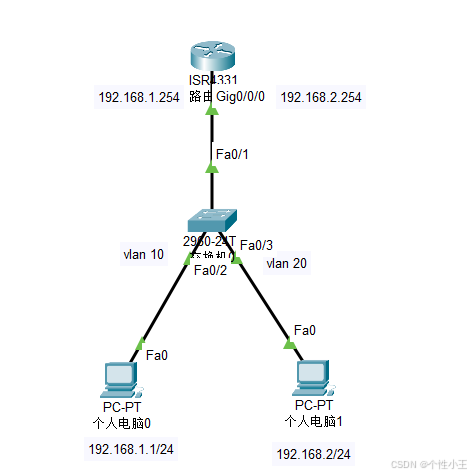

1.拓扑图

2.交换机的基本配置

Switch>ena
Switch#conf t
Switch(config)#hostname SW1	# 命名
SW1(config)#vlan 10	# 创建vlan10
SW1(config-vlan)#vlan 20	# 创建vlan20
SW1(config-vlan)#exit	# 退出
SW1(config)#int f0/2	# 进入接口f0/2
SW1(config-if)#sw acc vlan 10	# 配置接口模式为access并且只允许vlan10通过
SW1(config-if)#exit		# 退出
SW1(config)#int f0/3	# 进入接口f0/3
SW1(config-if)#sw acc vlan 20	# 配置接口模式为access并且只允许vlan10通过
SW1(config-if)#exit		# 退出
SW1(config)#int f0/1	# 进入接口f0/1
SW1(config-if)#sw mode trunk	# 设置接口模式为trunk允许多个vlan通过
SW1(config-if)#sw trunk all vlan all	# 允许所有vlan通过
SW1(config-if)#exit

3.配置路由

Router>ena
Router#conf t
Router(config)#hostname AR1	# 命名
AR1(config)#int g0/0/0	# 进入接口g0/0/0
AR1(config-if)#no shutdown 	# 开启接口
AR1(config-if)#exit	# 退出
AR1(config)#int g0/0/0.1	# 进入接口g0/0/0的子接口.1
AR1(config-subif)#encapsulation dot1Q 10	# 接口绑定vlan10
AR1(config-subif)#ip add 192.168.1.254 255.255.255.0	# 配置子接口IP地址
AR1(config-subif)#exit	# 退出
AR1(config)#int g0/0/0.2	# 进入接口g0/0/0的子接口.2
AR1(config-subif)#encapsulation dot1Q 20	# 接口绑定vlan20
AR1(config-subif)#ip add 192.168.2.254 255.255.255.0	# 配置子接口IP地址
AR1(config-subif)#exit	# 退出

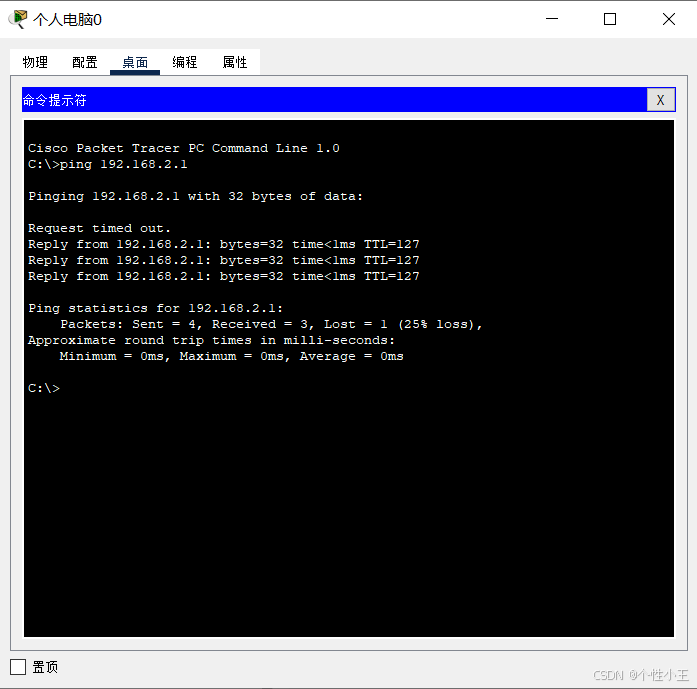

4.测试
